HAWK DLGの製作プラン

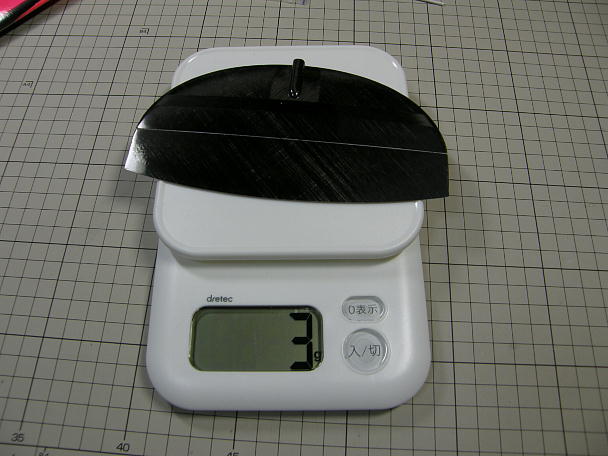

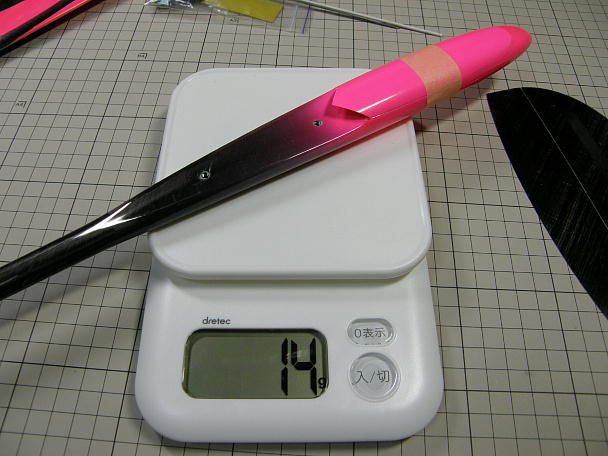

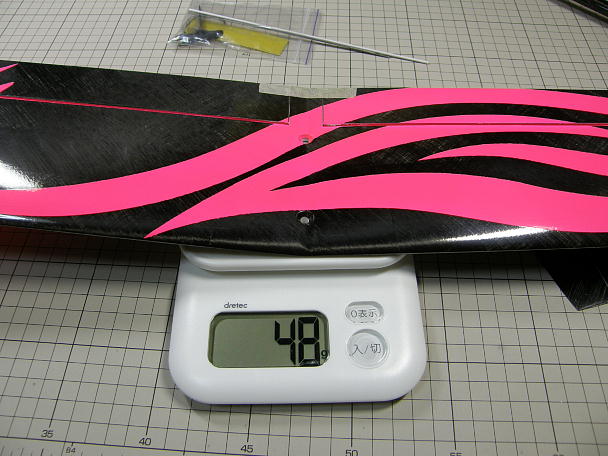

High Quality MODELSのHAWKの製作です。 小振りな1m機ですが構成はフルサイズとなんら変わりが ありません。 サーボベッドやペグ、ホーンなどの小物パーツが付属します。 当然、説明書類は付属しません。 主翼 48グラム 胴体 14グラム 垂直尾翼 3グラム 水平尾翼 2グラム |

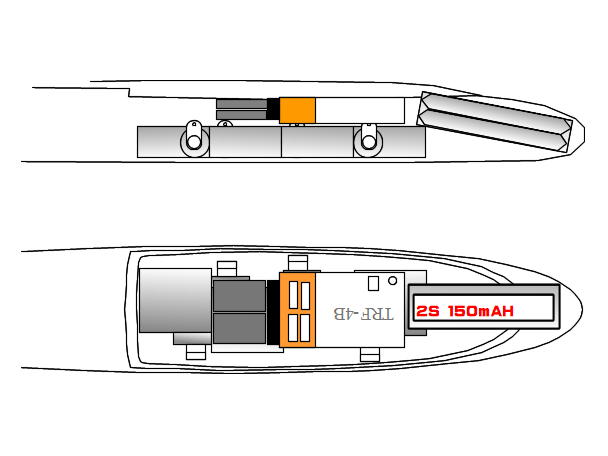

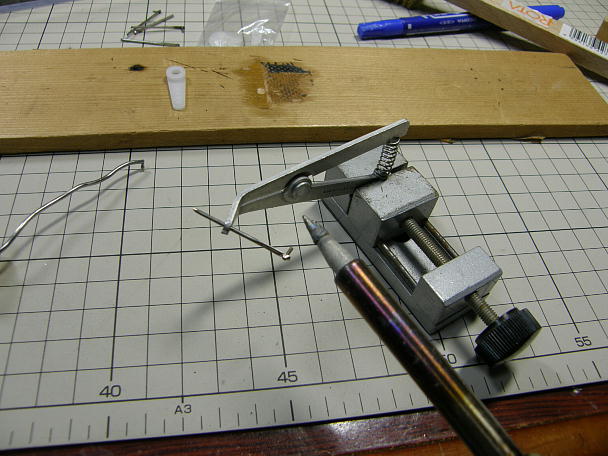

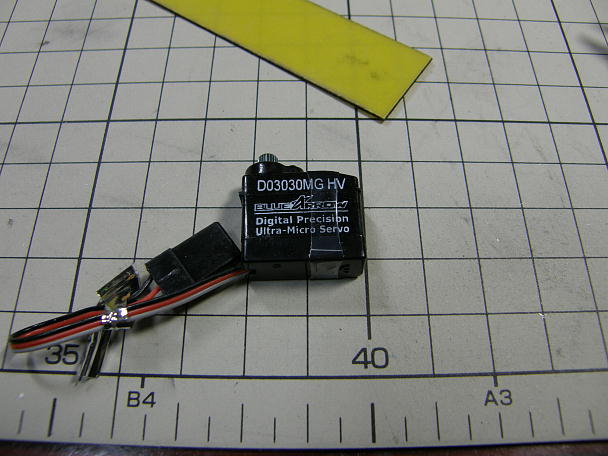

RC Groups等にも製作例が出ていますが、サーボレイアウトはこの様にしました。 サーボを一列に寝かせて 、その上に受信機を乗せます。 電源にLipo2セルを使いたいので、バッテリーの居場所を確保すると言う事もあります。 仕様するサーボはKK Hobbyで購入したBlue ArrowのD03030MG HVで、メタルギヤのデジタルサーボ です。 HV仕様なので、Lipo2セルがそのまま使用できます。 エレベーターラダーリンケージは例によってカーボンロッドで行います。 使用するロッドエンドは量産して おきました。 |
