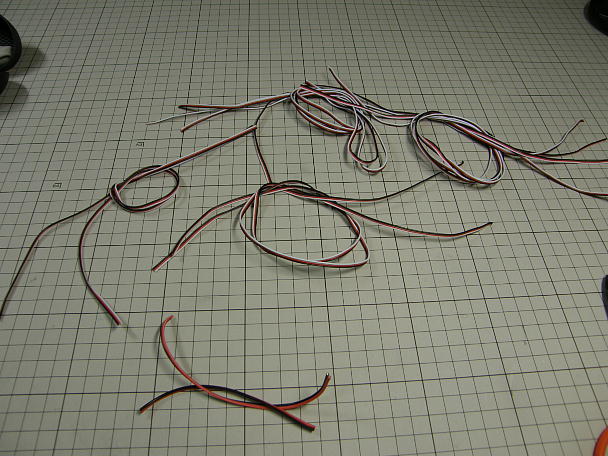

先ずはワイヤーハーネスの製作からです。　　コード類を必要な長さに切って、部署毎に束ねておきます。
手前の２Ｗの物は、電源用なので２６ＡＷＧの物です。

受信機用のコネクタを作ります。　コネクタ端子は愛用のカシメ機でカシメます。　芯線部分は１．６ミリで、被覆を
０．５ミリから１ミリ巻き込むように。

被覆部分は１．９ミリでカシメた後に、１．６ミリで締めます。

出来上がったコネクタとコードの付け根部分にはスーパーＸを塗って保護します。

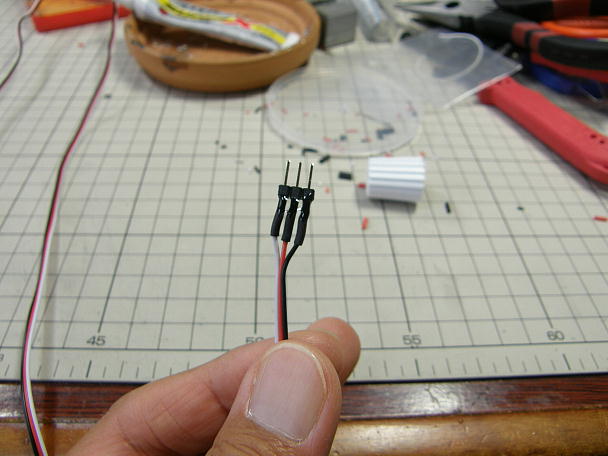

サーボと対向するコネクターは２．５ミリピッチのピンヘッダーです。　こちらもハンダ付け後、シュリンクチューブを
掛けて、付け根にスーパーＸを盛って保護とします。

主翼、胴体連結用のＤ－ＳＵＢ９ピンコネクタには、プラスとマイナスの電源部分を束ねて、ヨビハンダを施して
おきます。

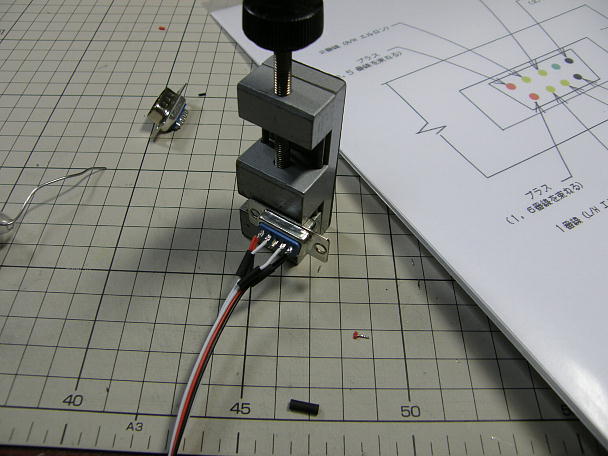

自作のコネクタパターン図を見ながらハンダ付けします。　全機同じパターンにしてあるので、基本ね主翼の
乗せ替えが可能です。

シュリンクチューブをシュリンクさせたら、首部分にスーパーＸを盛って補強とします。

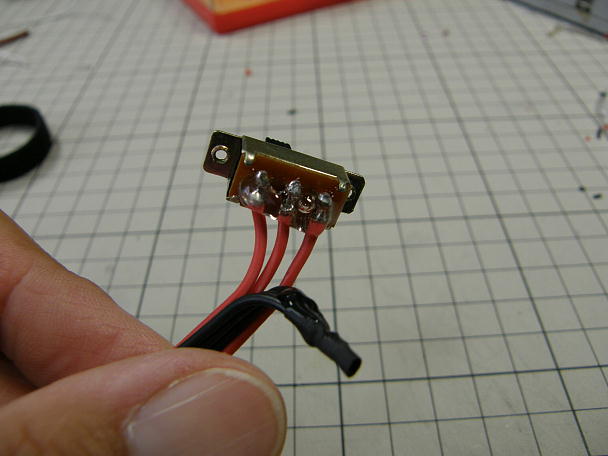

スイッチの組み立てです。　安いスライドスイッチを使います。　電源と充電用のケーブルを作ります。

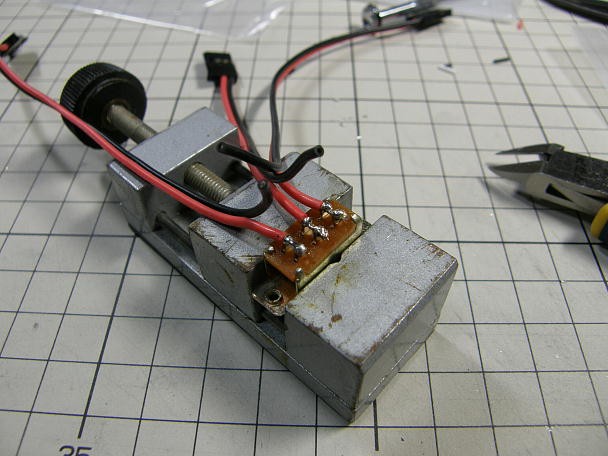

こちらもハンダ付け後ん接点の絶縁も兼ねてスーパーＸを盛っておきます。

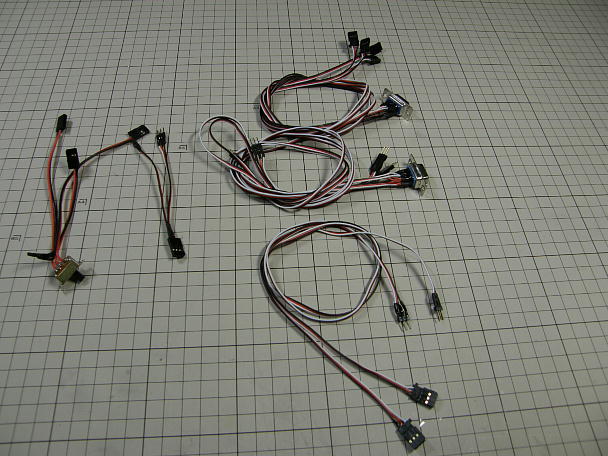

完成したワイヤーハーネス一式、一機分です。

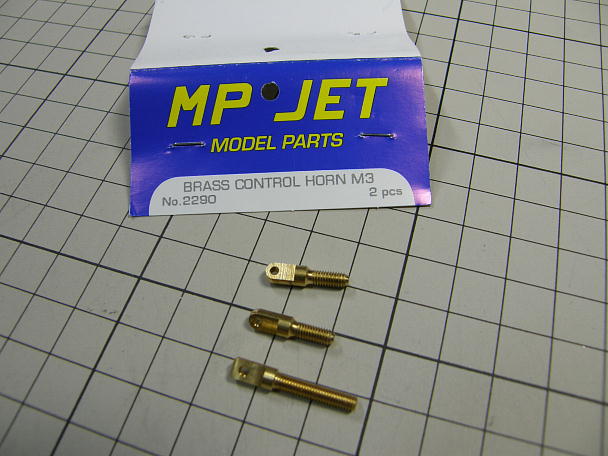

エルロンとフラップのコントロールホーンは、キットの物は使わず、ＭＰ－ＪＥＴの物を使用します。

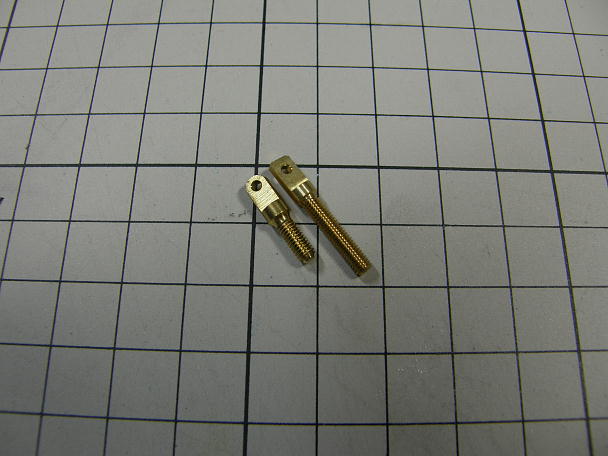

左がキット付属の物で、左がＭＰ－ＪＥＴの物です。
キットの物しなぜか角が立っています。
