Xplorer3の製作 2

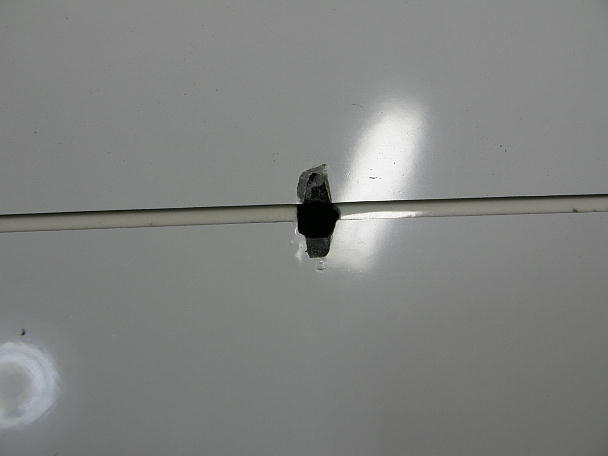

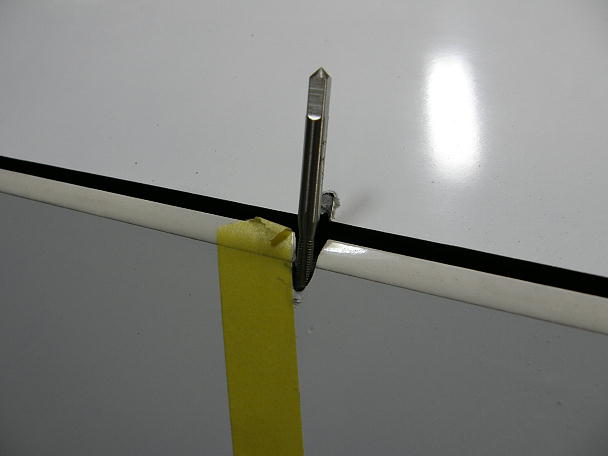

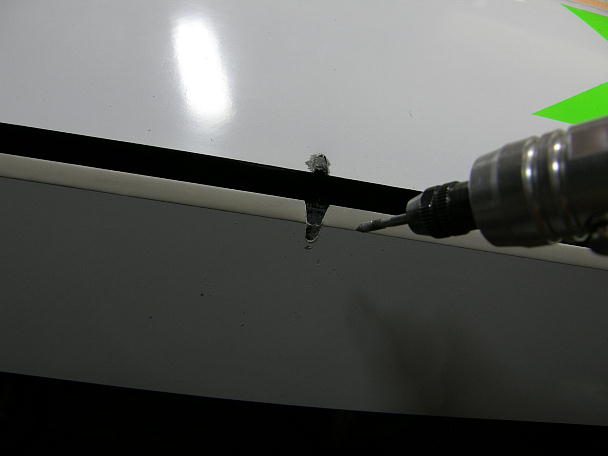

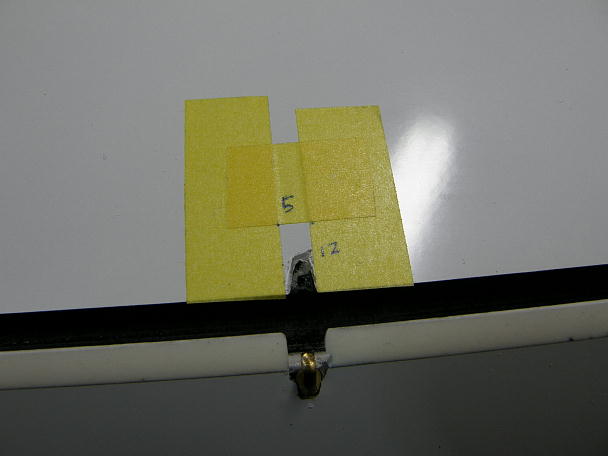

フラップホーンの加工です。 インサートされている雌ネジは例によって樹脂などの異物があり、しっかり奥まで ブラスホーンがねじ込めないので、M3のタップで奥までさらっておきます。 スムーズにブラスホーンの首が収まるように周囲を削ります。 取り付けて具合を見て削って...の繰り返し になります。 こんな感じに削った所でブラスホーンが首までスッポリと収まりました。 コントロールロッドの取り出し穴を加工します。 今までの作例から、はば5ミリ、長さ12ミリの切り欠きにします。 超音波カッターでザックリとしたサイズに切り取ります。 その後、リューターを使って、穴の形の整形と後縁スパーの穴開けまで行います。 今回の後縁スパーも Xplorer2.5と同様、ロハセルにカーボンを貼った物でした。 仕上がったフラップホーン回りです。 |

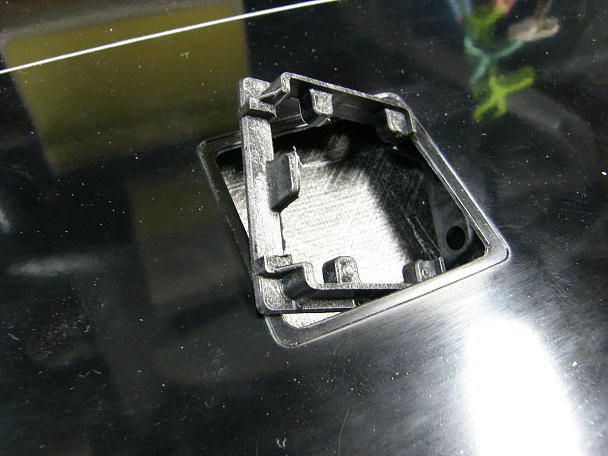

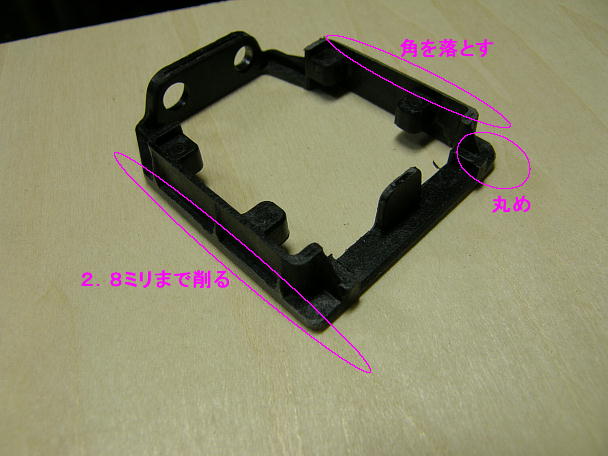

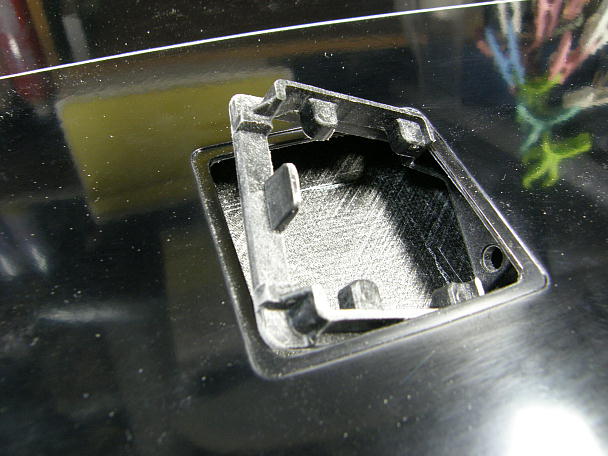

サーボの取り付けは、今回もサーボロックを使用します。 今回はボールベアリング支持の物にしましたが、 サーボホールより若干大きくて、そのままでは入らなそうです。 サーボホールを広げるやり方もありますが...。 サーボロックもあと一息で入りそう...な感じもしましたので、挿入に当たる部分を少し削ってみました。 ついでに、接着面も樹脂のヒケの分と主翼内面のカーブに合うように削ります。 この角度で沈めていくと... スポッと入るようになりました。 |
