Xplorer3の製作 5

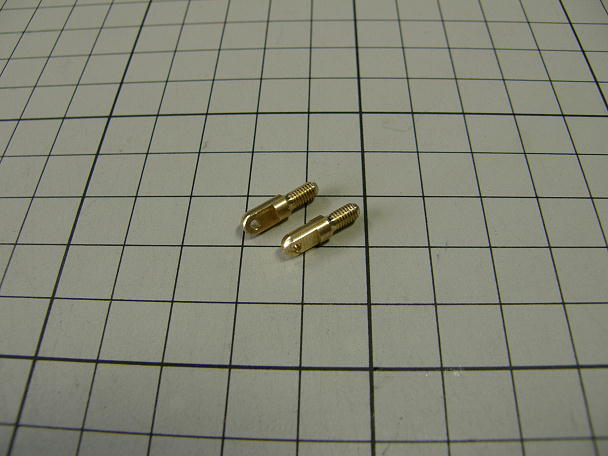

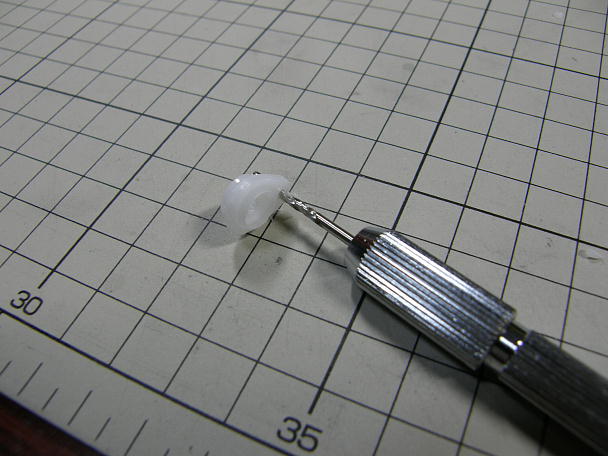

エルロンホーンもネジ穴をM3のタップでさらっておきます。 やり過ぎると、反対側に突き抜けてしまうので 注意をしなから行います。 ブラスホーンをホーン穴に合わせて短くカットします。 カットして、カット部分を整形したブラスホーンです。 |

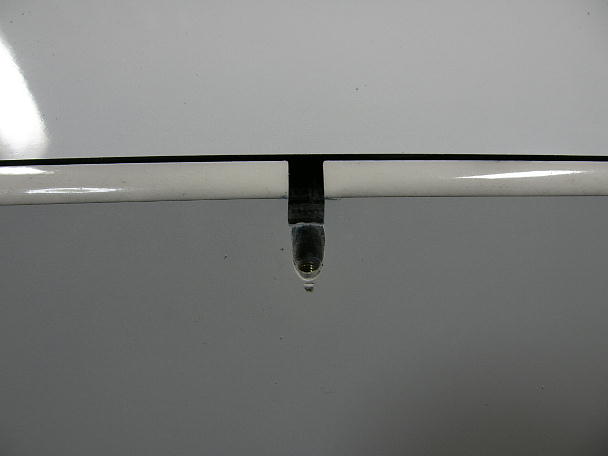

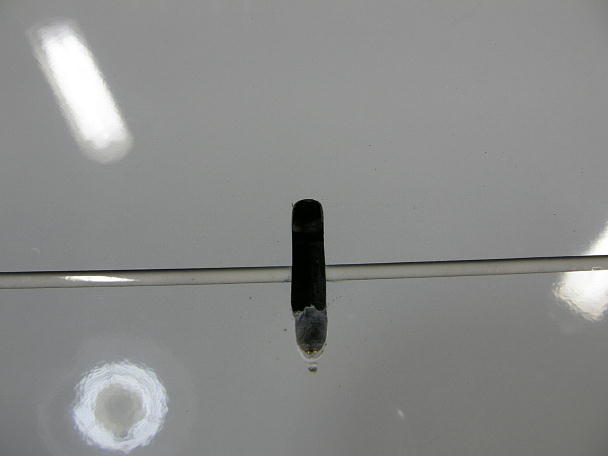

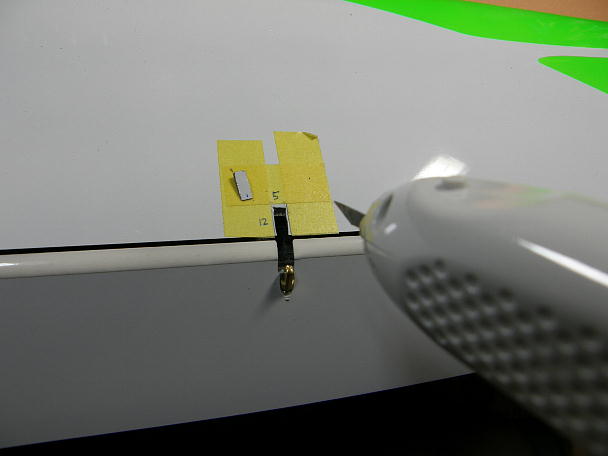

ホーン穴周辺を可動範囲で樹脂クレビスが当たらないように整形します。 リンケージの取り出し口を加工します。 これも、今までの経験から、幅5ミリ、長さ12ミリで加工します。 超音波カッターで切り取ってから、リューターで整形します。 加工が終わった取り出し口です。 |

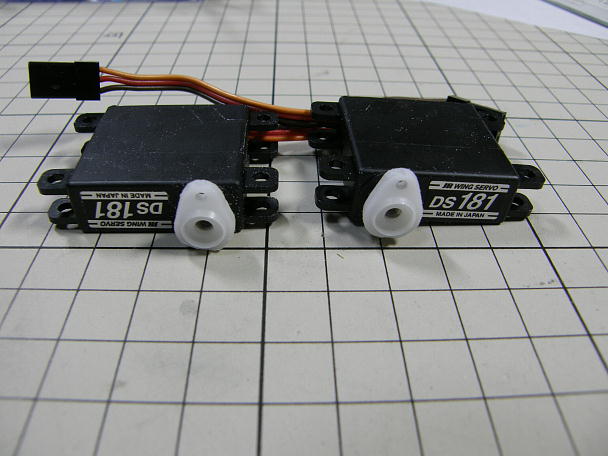

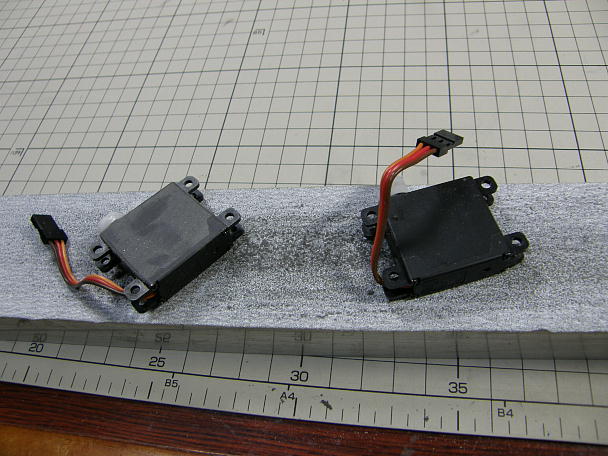

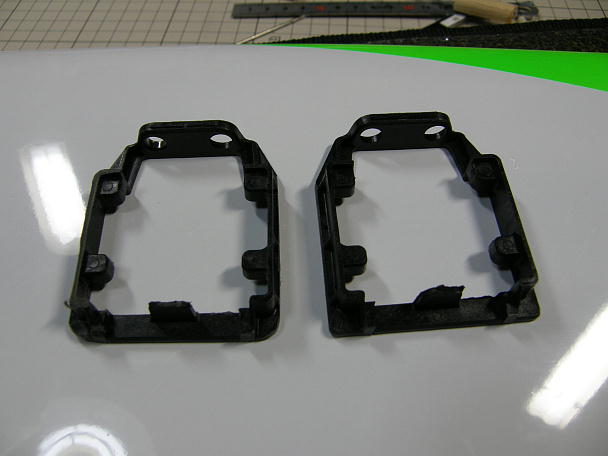

エルロン側もサーボロックを使用します。 フラップ側同様、角を落としてサーボホールに入るようにしておきます。 サーボホーンは一番短い穴を使用します。 穴を1.8ミリに広げておきます。 サーボにニュートラルを合わせて取り付けておきます。 サーボの底面になる所をフラップサーボの例がありますので、予め削っておきます。 |

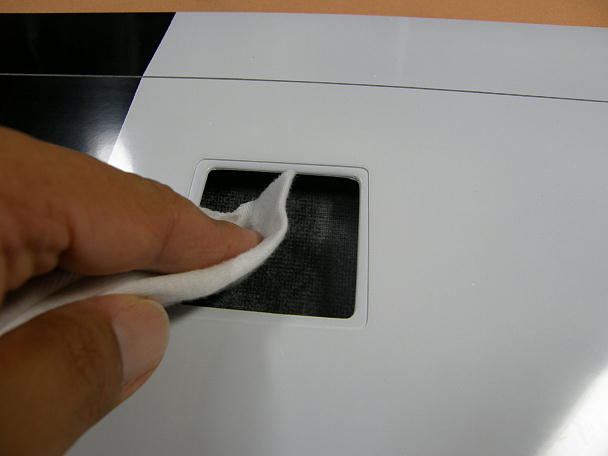

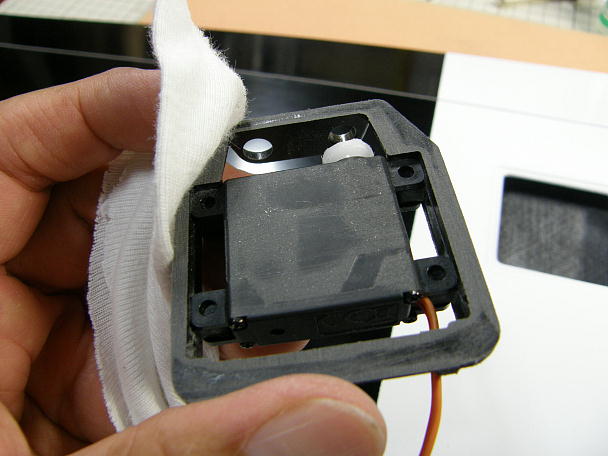

サーボホールの接着面をサンディングしておきます。 離型剤残りの心配もありますし、結構デコボコなんです。 サンディングをしたサーボホールを硬化促進剤で拭いておきます。 これにより、接着が確実になり、表面がデコボコになりにくくなります。 サーボロックも接着面のサンディング後、硬化促進剤で拭いておきます。 |
