Xplorer3の製作 7

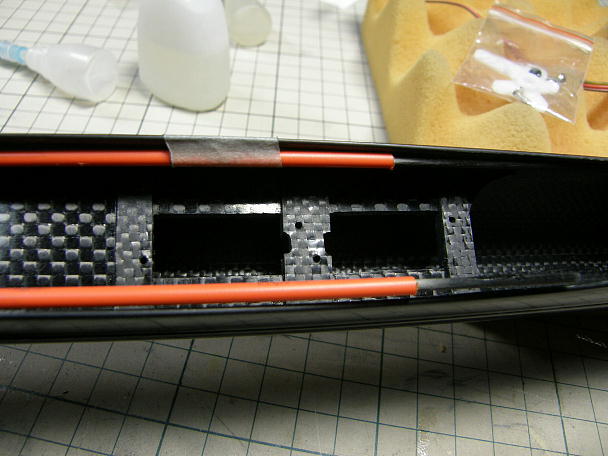

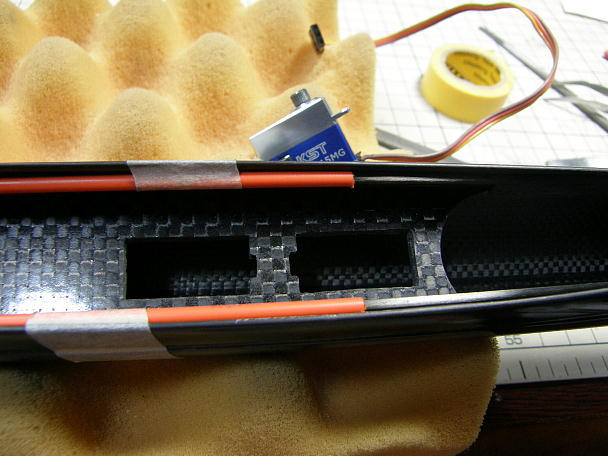

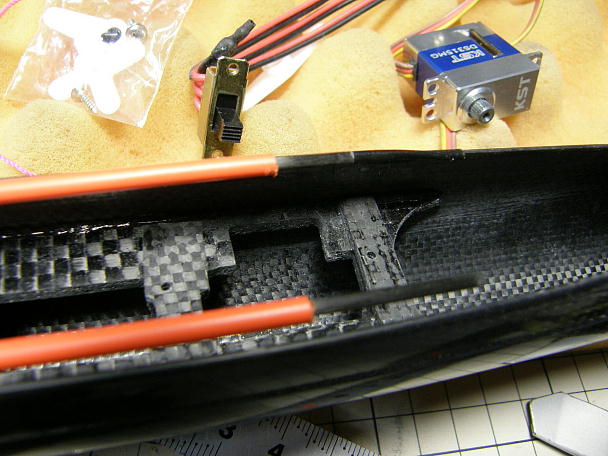

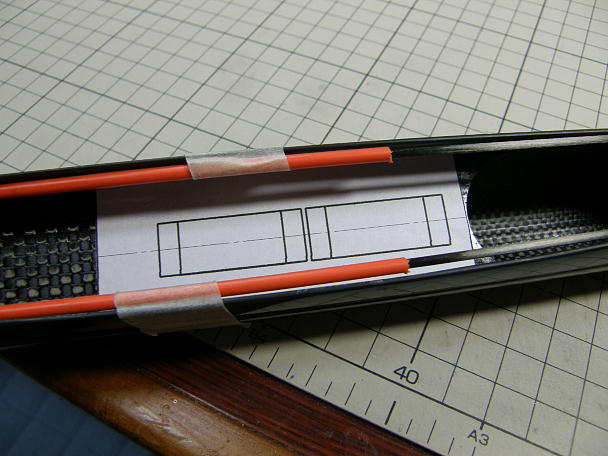

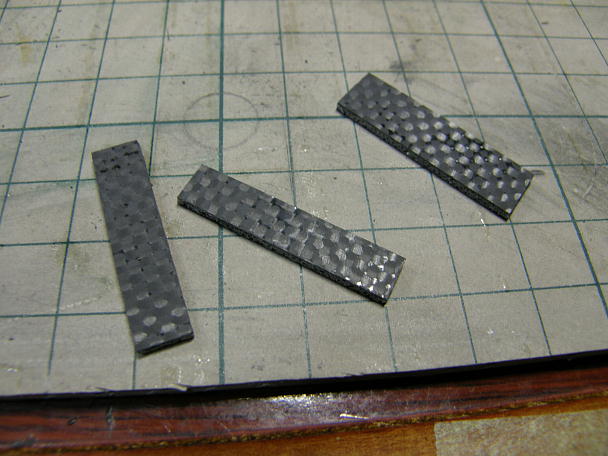

サーボベッドは今までのXplorerと違い、ロハセルをカーボンでサンドイッチした物です。 サーボ穴がモールド されていないただの板です。 サーボベッドの加工用に、パソコンでテンプレートを作り、スプレー糊でサーボベッドに貼り付けました。 超音波カッターで切り取り、リューターとヤスリで仕上げます。 サーボコードの逃げも加工しました。 サーボを入れてみたら、1ミリ程サーボベッドから浮いています。 今回用意したKSTのサーボは耳が上寄り だったみたいです。 切り取ったサーボベッドを再利用、加工してサーボベッドのかさ上げをする事にしました。 思った以上にサーボが大きかったようです。 取り付けねじの穴も開けて、これなら底付きしません。 今までの機体同様、スイッチの取り付けスペースをサーボ脇に設けます。 この様に入ります。 |
キャノピーに2ミリのカーボンロッドを瞬間接着剤で接着した後にマイクロバルーン入り5分エポキシを盛って 補強します。 瞬間接着剤で接着した後に、マイクロバルーン入り5分エポキシを乗せる周辺はサンディングしてしっかりと 足付けをします。 いとも簡単に外れてしまいます。 完成したキャノピー。 固定用ロッドは白いFRP棒より黒いカーボンロッドの方が目立たないようです。 |
