Xplorer3の製作 8
胴体用のワイヤーハーネスはD−SUB9ピン付近のコードにスパイラルチューブを掛けて保護をしておきます。 この辺りはバラストが出入りしますので。 |
リンケージロッドにはテフロン加工を施します。 ティッシュにテフロン材を染みこませて拭いておきます。 垂直尾翼はそのまま自立しますので問題ありませんが、水平尾翼は垂直尾翼とセットで無いと自立しません。 ですので、ダミー垂直尾翼(10ミリのバルサ棒)で自立させます。 水平尾翼の翼型が、特に動翼の形が結構いい加減で、ニュートラルがハッキリしません。 ボール紙を貼り 付けて、スムーズに馴染む形をニュートラルとします。 ピンぼけですいません。 ロッドをカットして接着面をサンディングしておきます。 サーボのニュートラルを合わせて、ロッドエンドとロッドを瞬間接着剤で接着します。 振れ止めの馬です。 バルサブロックから削り出しました。 写真中央にチラッと見えるのが接着された馬です。 |

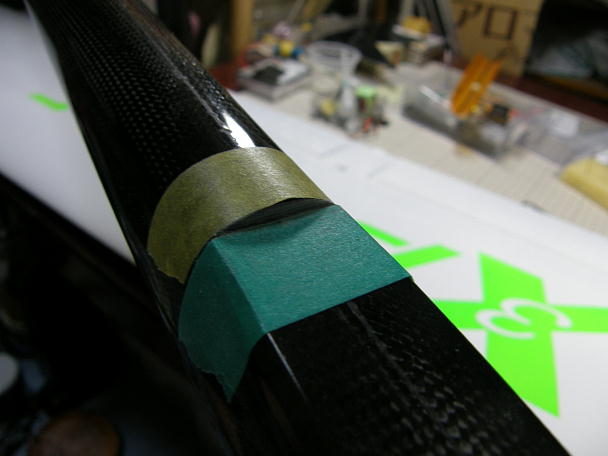

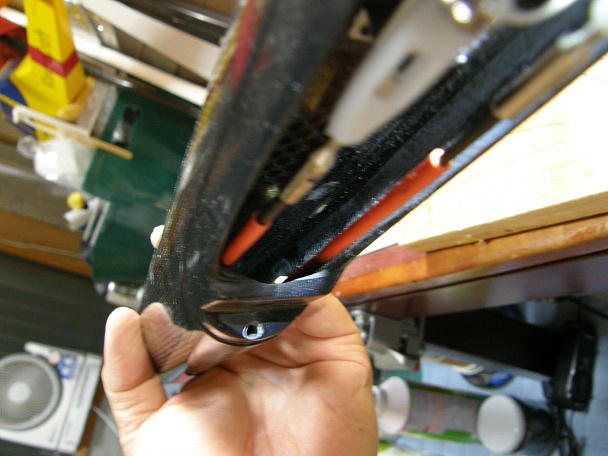

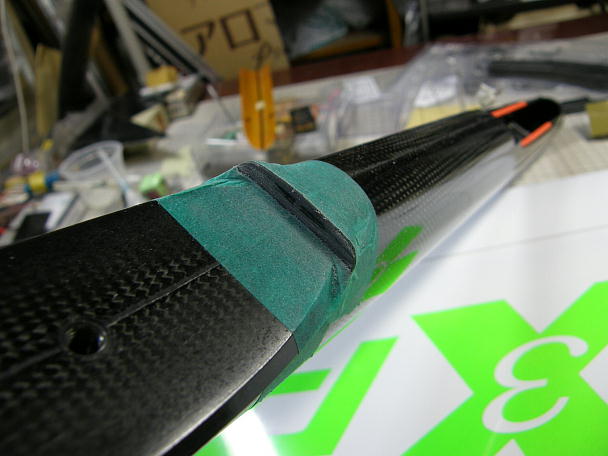

重心位置を合わせようとしたら、主翼が胴体に乗りません。 主翼と胴体の主翼取り付け部分の長さが合わない見たいなので、胴体側を削って調整しました。 後ろ側も削りました。 |

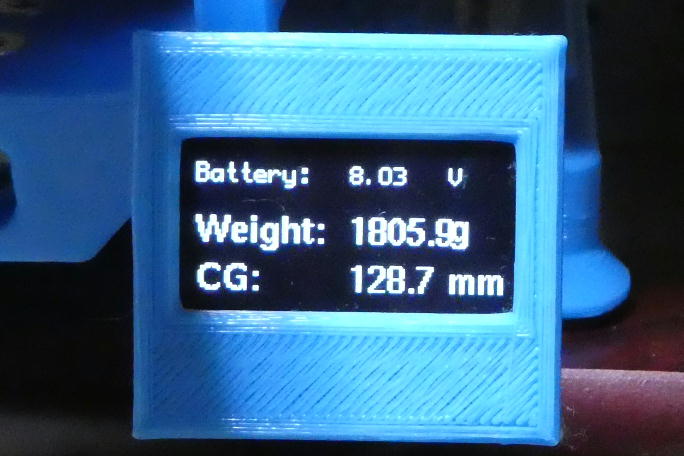

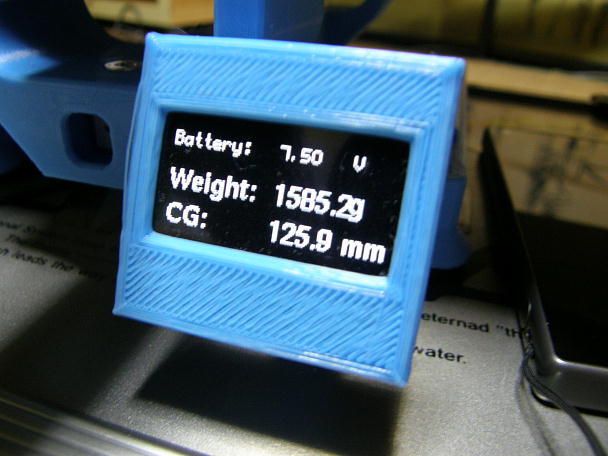

使用するリポです。 コネクターを付け替えてあります。 ノーズバラストと合わせた重量です。 少し前気味ですが、この数字で仕上がりました。 |

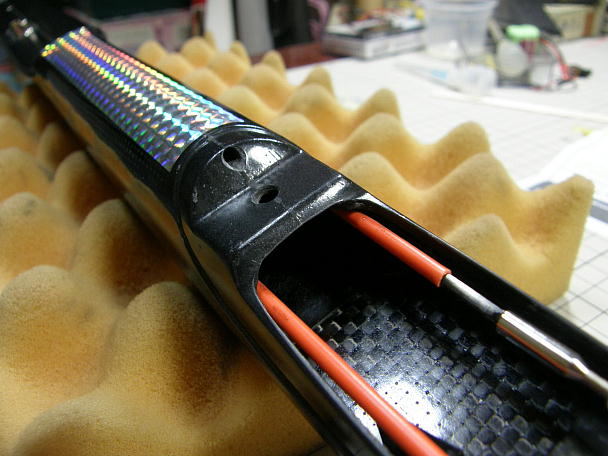

翼端には自作の静電気放電シールを貼りました。 胴体には遮熱用にキラキラテープを貼っています。 |
せっかく軽く仕上がった機体ですが、F3Jの2019年ルールにより、最低翼面荷重が20g/uに決まり、それに 合わせたバラストを積む羽目になりました。 |

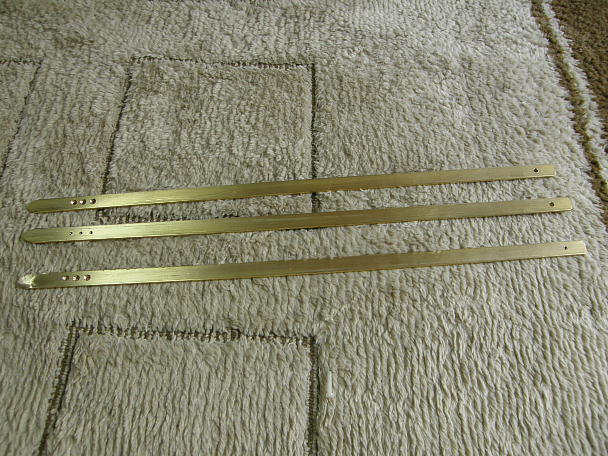

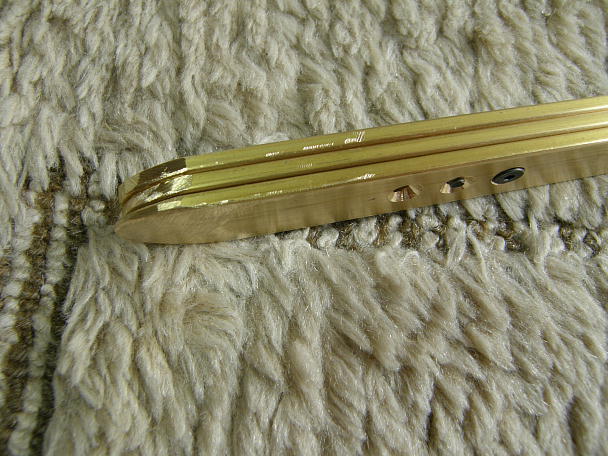

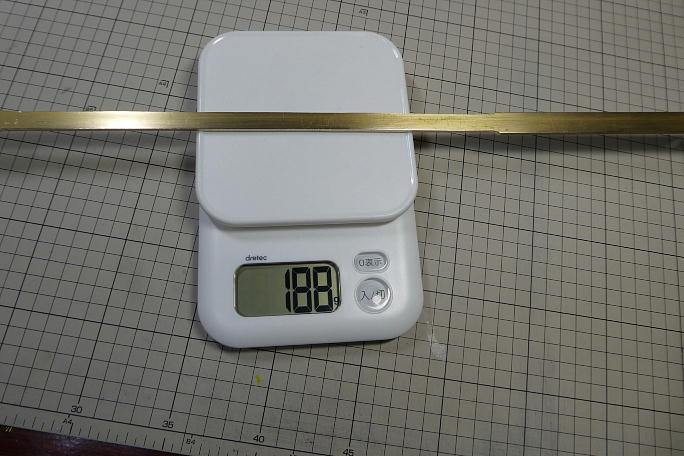

こちらは風対策用のバラストです。 一本あたり200グラム強で、最大で三本束ねる事ができます。 と言っても、元が軽いので最大で2200グラム程度にしかなりません。 Xplorer2.5は最大で2400グラムになりますので、風によって使い分けるのが良さそうです。 |
