Q12xの製作 1

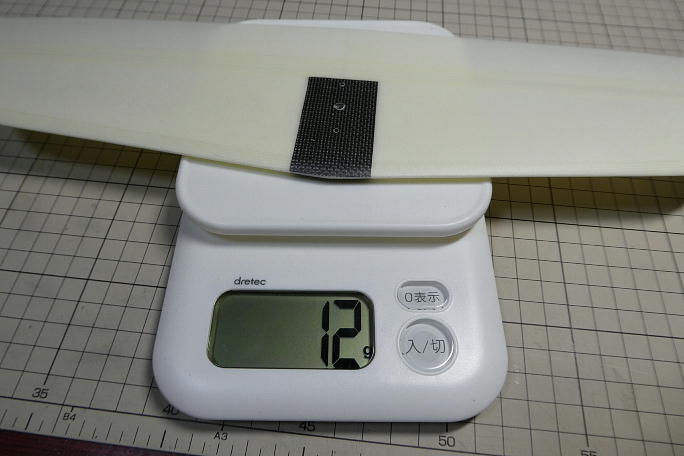

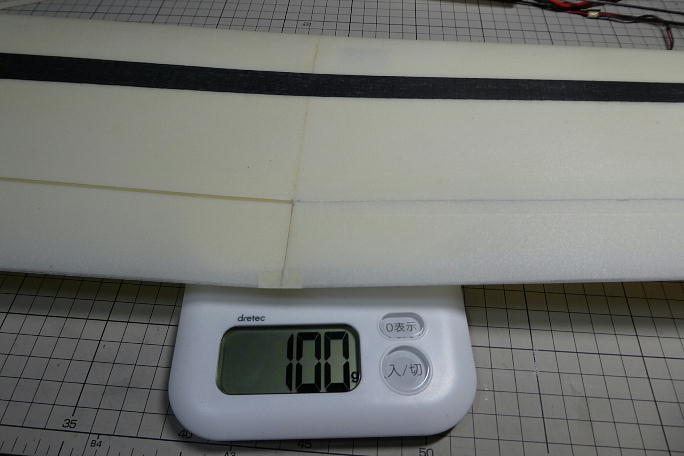

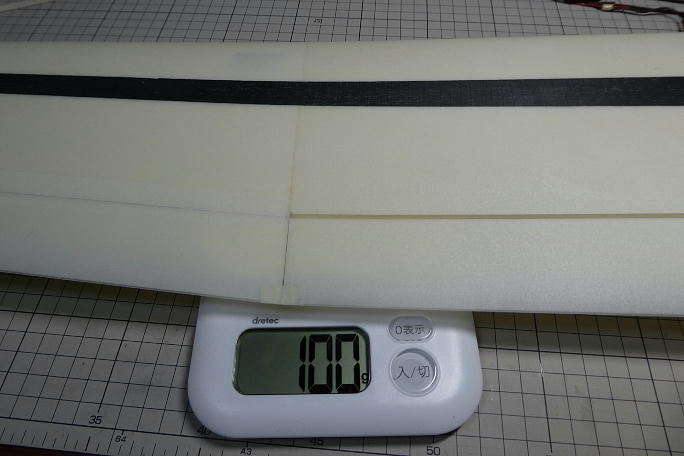

先ずは体重測定です。 胴体はポッドとブームが別になっていて、製作時に接合するタイプです。 ポッドはカーボンケブラー でかなり丈夫です。 主翼はフォームにグラス貼り、スパー部分はカーボンで補強されています。 ヒンジ部分はフラップは下ヒンジ、エルロンは 上ヒンジです。 水平尾翼、垂直尾翼もフォームにグラス貼り、要所にカーボンの補強が入ります。 垂直尾翼はブームとの接合部分に バルサが埋め込まれています。 |

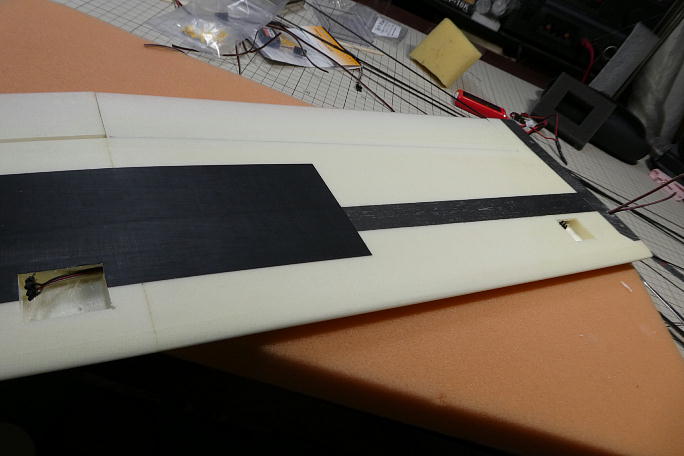

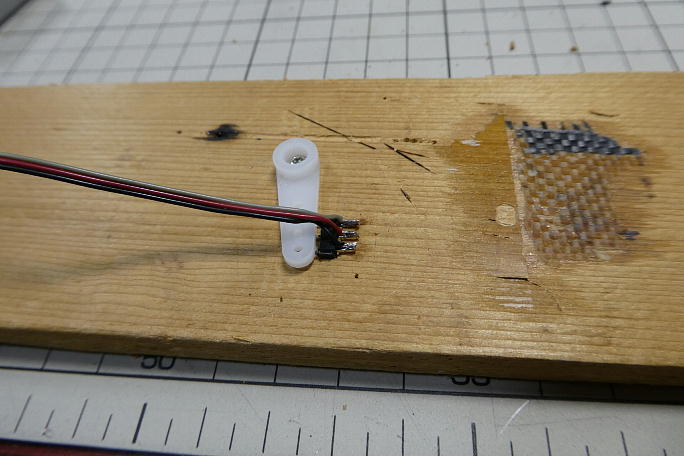

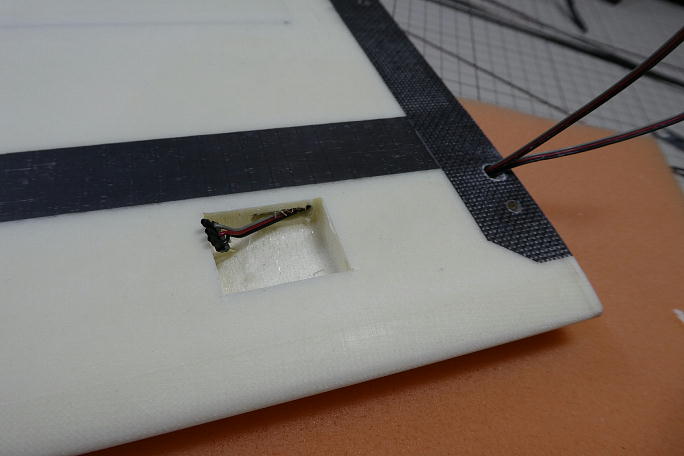

ハーネスを作ります。 スペース確保の為にいつもとピンの向きが逆になます。 いつものミニバイスが使えないので、 ジグを作りハンダ付けをしました。 主翼にコードを通します。 コードホールはモールドされているのですが、幾分かの修正は必要です。 こんな所からコードが出る様になっています。 |

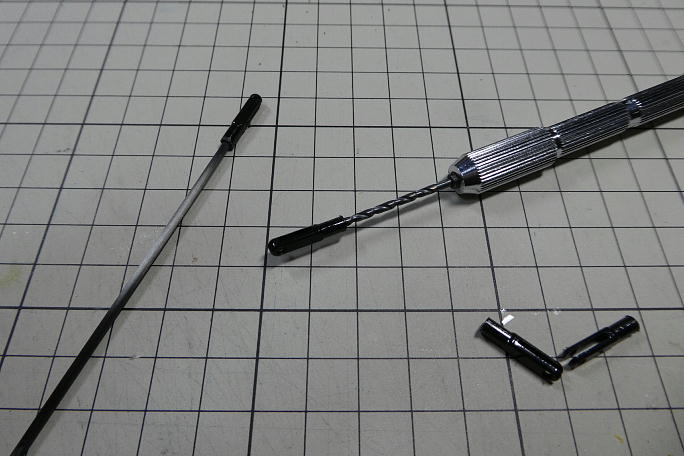

サーボはタマゾーのTS1002で、一番厚いホーンから穴を追加して作ります。 リンケージ用の1ミリピンクレビスに2ミリカーボンロッドを直接差し込みます。 この樹脂クレビス、ナイロン素材ですが、 瞬間接着剤が効きます。 |
