Q12xの製作 2
主翼にコードを通します。 特に、エルロンサーボのコードは道中が長いので苦労しまし。 コードホール内壁がささくれて いるので、引っかかってしまいます。 サーボの耳が入る溝を加工します。 サーボは、この耳部分と、僅かな接着剤で固定されますので、この溝の精度は 結構重要です。 |

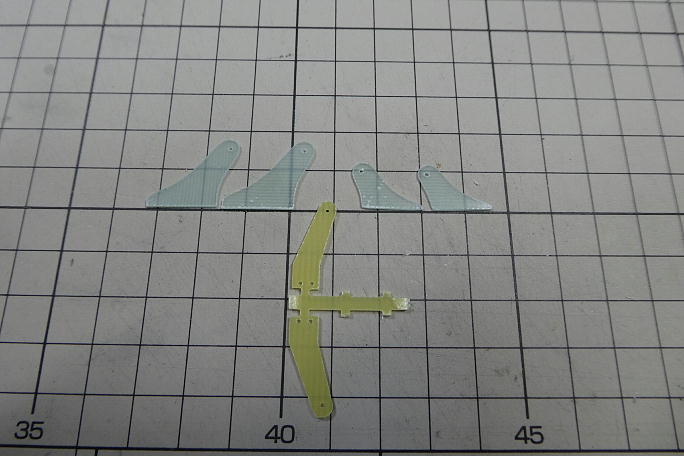

エルロンとフラップホーンは1ミリFRP板から作り直しました。 黄色いのが付属していたホーンですが、接着面積が 不足と感じたために作り直しています。 |

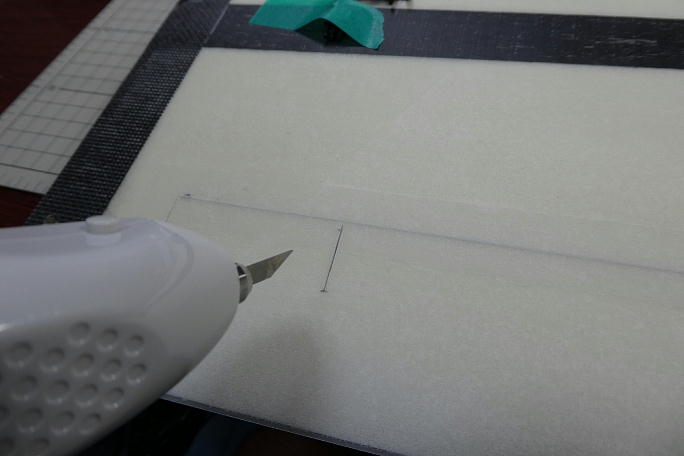

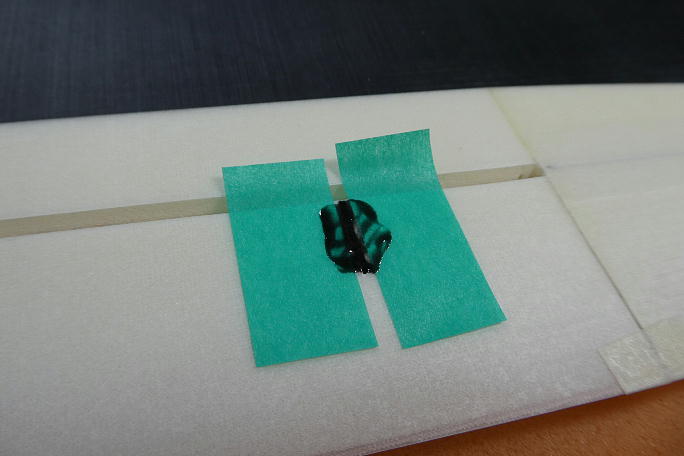

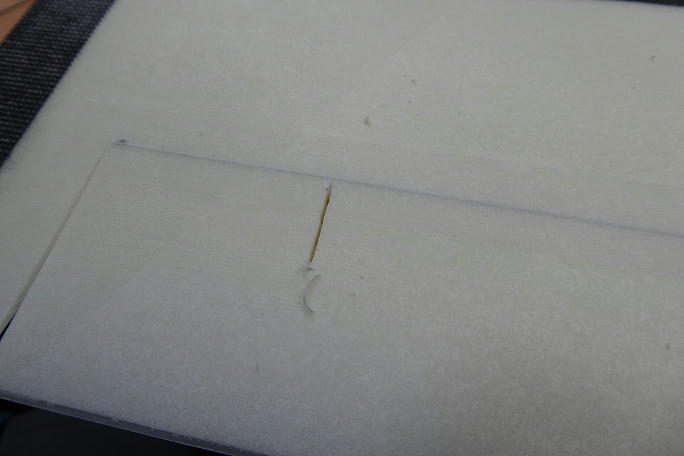

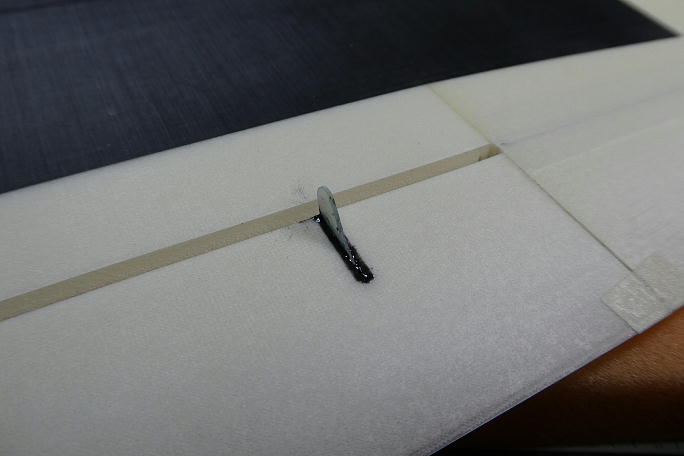

サーボのホーン位置からホーンを取り付ける溝位置を決め、超音波カッターで表皮を1ミリ幅で切り取ります。 表皮を切り取った後、中のコアを上面の表皮裏まで掻き出します。 ホーンの接着準備で、周囲をサンドペーパーで荒らしておきます。 テープの幅を狭めて、カーボンパウダー入り5分エポキシを充填します。 ホーンを溝に沈めて、直ぐにマスキングテープを剥がします。 少し汚くなってしまいましたが、アルコールを染みこませた綿棒で拭き取っておきました。 |

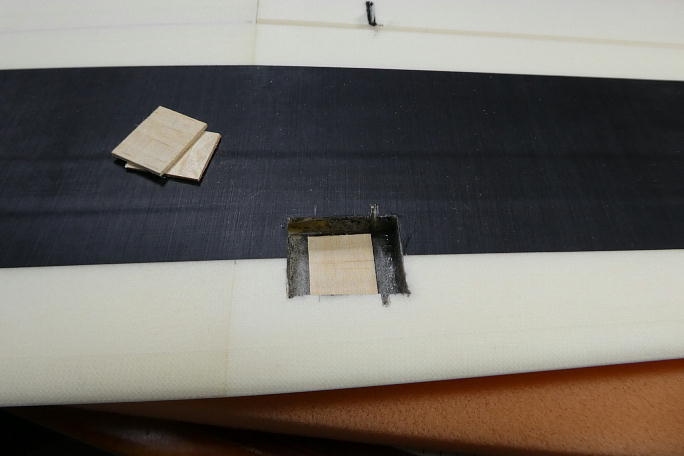

ホーンが主翼に潜ってしまうため、主翼下面とサーボがツライチになるようにバルサを敷きました。 高さが丁度良くなるようにバルサを削って調整します。 サーボの接着される部分を削って足付けをしておきます。 主翼をマスキングして、サーボと主翼の境目だけマイクロバルーン入り5分エポキシを充填、接着します。 サーボが接着されました。 |
