スバル09号 2号機の製作 プラン

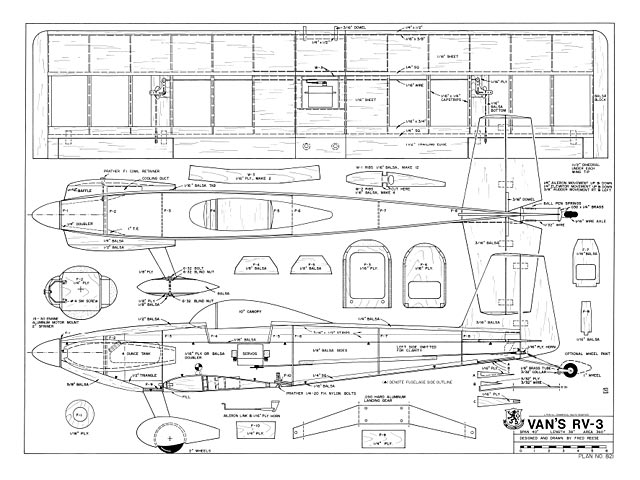

15年飛ばし続けた電動スバル09号の一号機(写真奥)が、墜落歴も大きな修理も無く飛んでくれていますが、いい加減 くたびれてきたので、新しく作り直す事にしました。 一号機の製作当時はニッカド全盛期でモーターもQRPの400クラスモーターにギヤダウンの組合せで、軽量化 が成功の条件だったのですが、プレイリー号をスカイビバーに改造した際、今時のメカ類の組合せで、特に軽量化を しなくても充分な飛行性能が得られる事が判っていますので、ちょっと色を付けて製作することにします。 デザインの参考にしたいのが、VAN’S AIRCRAFTのRV−3やRV−4です。 ネットでラジコンの図面などが閲覧できますので、この形を取り入れて行きますが、ムサシノらしさは残す様に、 最小限の変更で行います。 図面などを元に、簡単なラフスケッチを作ります。 垂直、水平尾翼のデザイン変更、キャノピー位置の変更で、 随分と印象が変わってきます。 オリジナルのスバル09号は富士重工のFA200エアロスバルをモチーフにして、4座席の前寄りキャノピーのデザイン ですが、単座のRV−3ではパイロットを重心位置付近に座らせるため、キャノピー位置は主翼上になります。 |

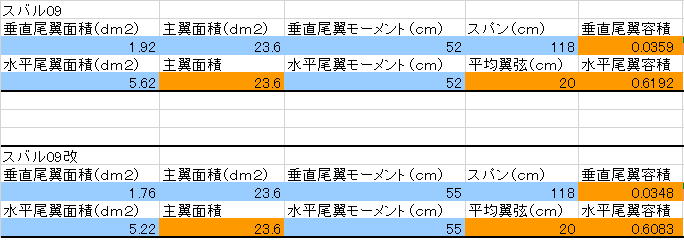

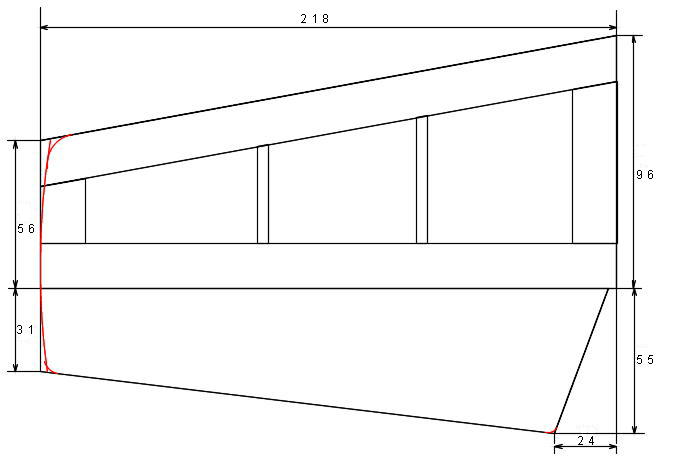

オリジナルのスバル09号の図面を元に、水平、垂直尾翼の設計を行いました。 オリジナルとの水平、垂直尾翼容積を比較しています。 ヒンジラインが前進している関係で、テールモーメントが 伸びていますが、オリジナルと似た数字で収まりました。 |
モーターはE-MAX GT2215/10 1100KVの物を用意しました。 このシリーズは、スカイビーバー号や マーチ540にも使っています。 モーターに合わせて、モーターマウントも設計します。 空気の取り入れ口は左右では無くて、下に大きく穴を開ける 事にしました。 |
