スバル09号 2号機 胴体の製作 2

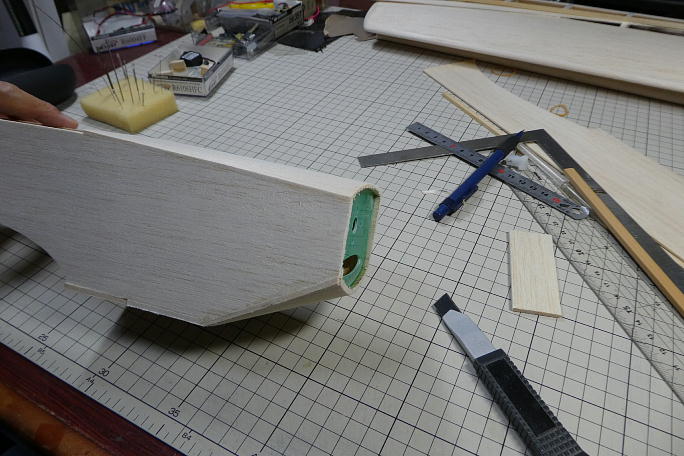

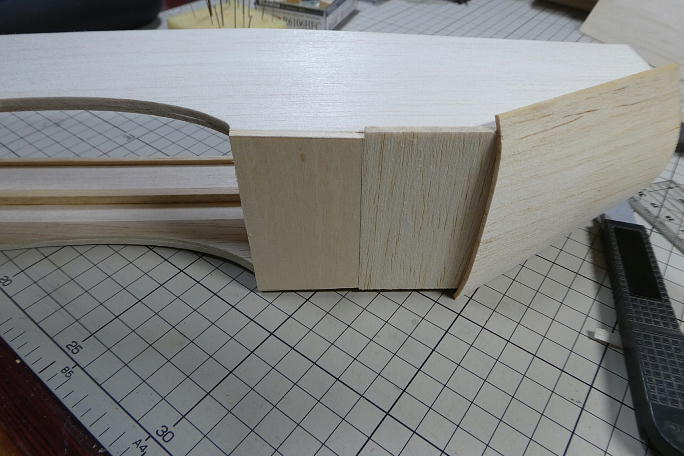

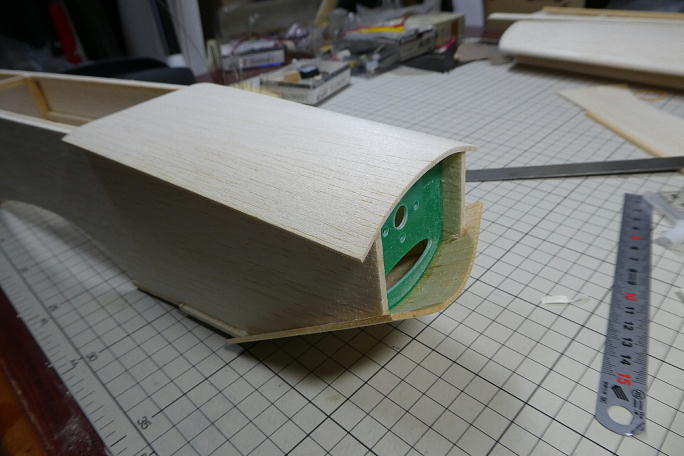

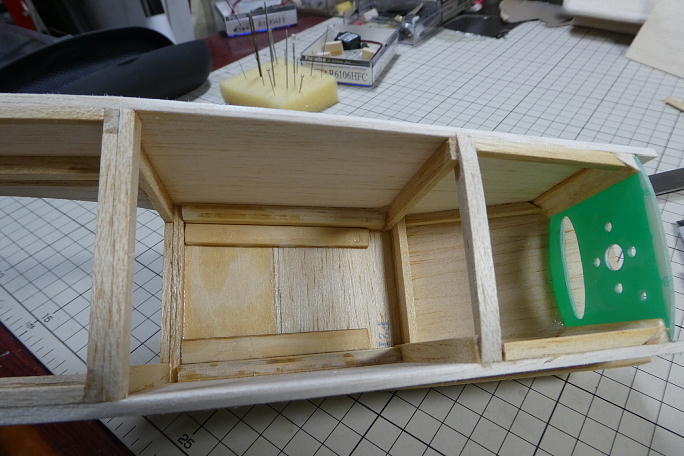

メインギヤ取り付け部は3ミリベニヤでプランク、内部に更に3ミリベニヤの補強を入れて、井桁構造にします。 この部分は負荷の掛かる面積広げて、負荷分散を図ります。 メインギヤ取り付け部分に繋がるプランクは3ミリバルサで、機首部分は2ミリバルサでプランクします。 曲げに少し 無理がありますが、力業で。 上面も2ミリバルサでプランクします。 はみ出た部分のみ切り取りサンディングしておきます。 後で、全体を見ながら整形します。 底部もはみ出た部分のみのサンディングです。 |

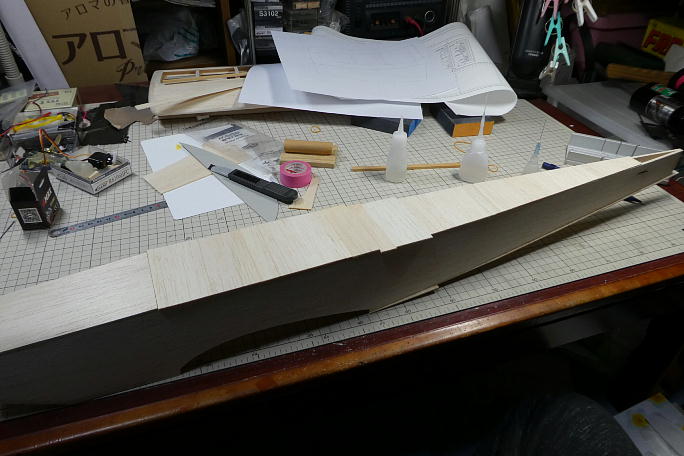

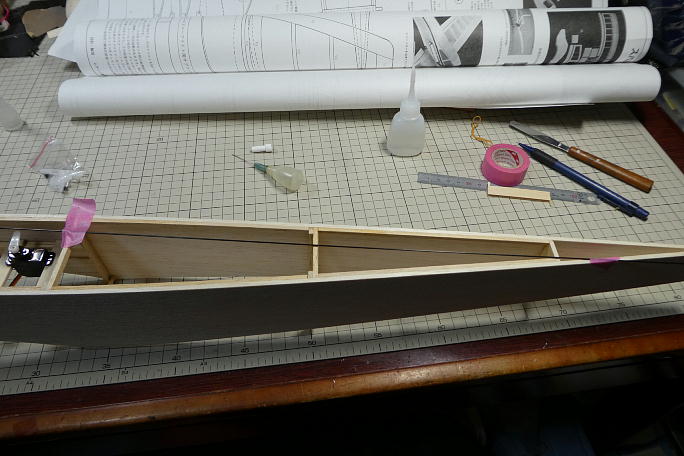

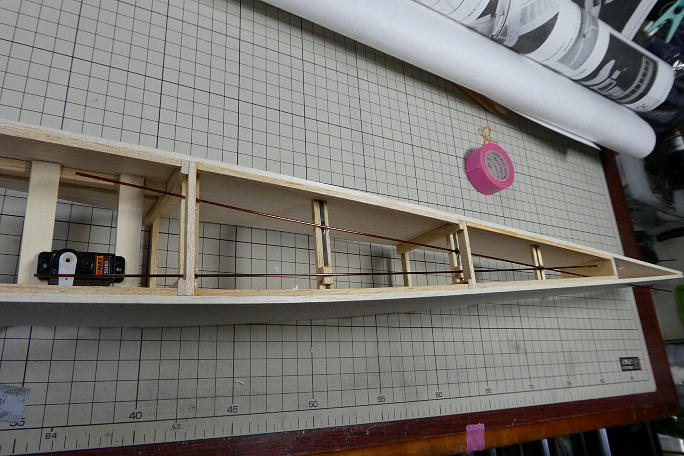

リンケージは1ミリカーボンロッドです。 アウターにはポリイミドチューブを使用します。サーボを仮止めして、リンケージ のラインを確認します。 ラダー、エレベーターリンケージの取り出し口の加工もしておきます。 ポリイミドチューブの表面を硬化促進剤で拭いて、接着を確実にします。 胴枠にスクラップバルサのサポートを渡し、ポリイミドチューブを接着していきます。 この時、ポリイミドチューブにはカーボン ロッドを通しておき、リンケージラインの直線を出しています。 胴体のプランク材を準備します。 マスキングテープで繋げて、極少量のタイトボンドで接着、デスクマットの下に入れて 一晩放置します。 瞬間接着剤でプランク材を接着します。 後のサンディングに備えて、不要部分のみカットしました。 |
