スバル09号 2号機 胴体の製作 5

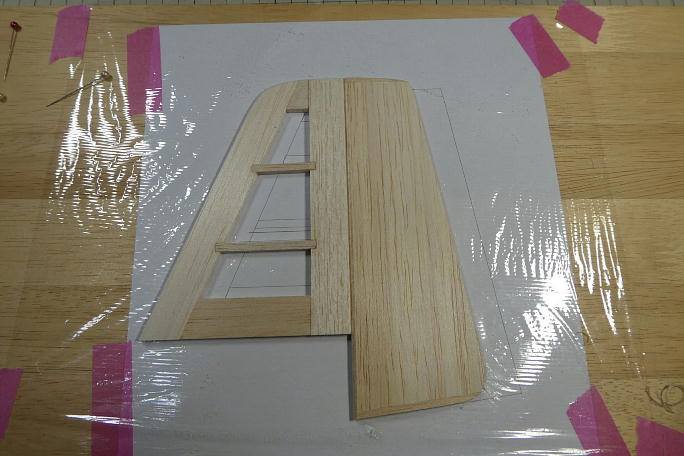

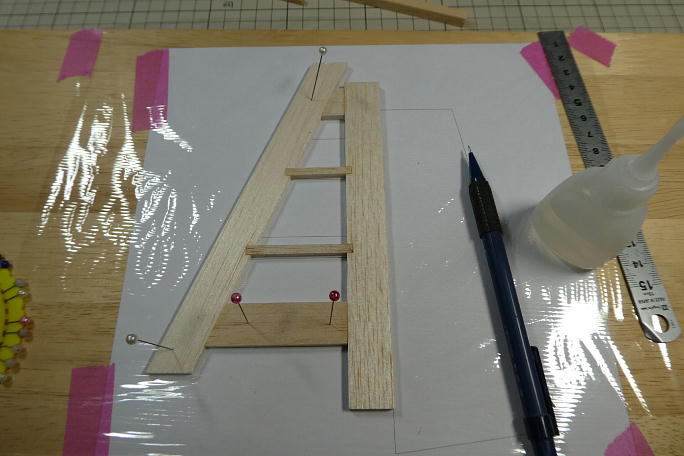

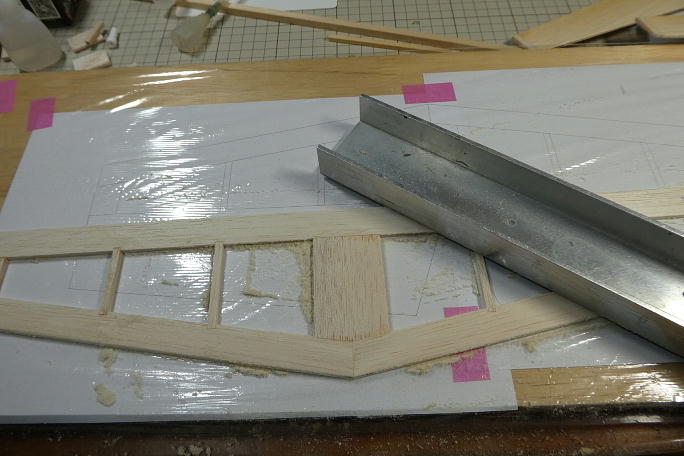

垂直尾翼を作ります。 プリントアウトした図面の上で製作します。 キットの部材を極力使うようにしているので、 はみ出し方が不格好です。 組み立てと不要部分の切り取りが終わった垂直尾翼です。 動翼は上下に木目の違う部材を入れて、曲げ強度を出しています。 動翼部分はバルサカンナで削った後でサンディングして仕上げます。 後縁は、運用を考えてカツカツには削らず、 1ミリを目安にしています。 角を丸めて、整形まで終わった垂直尾翼です。 |

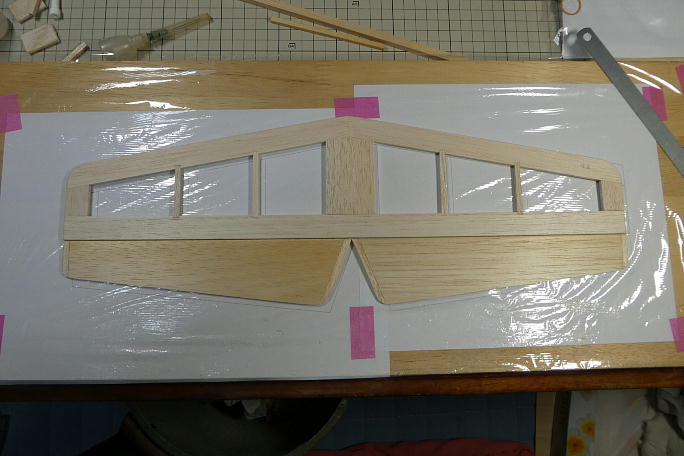

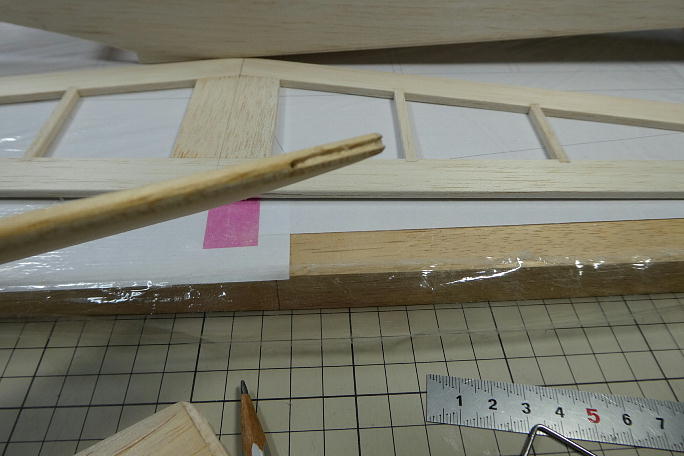

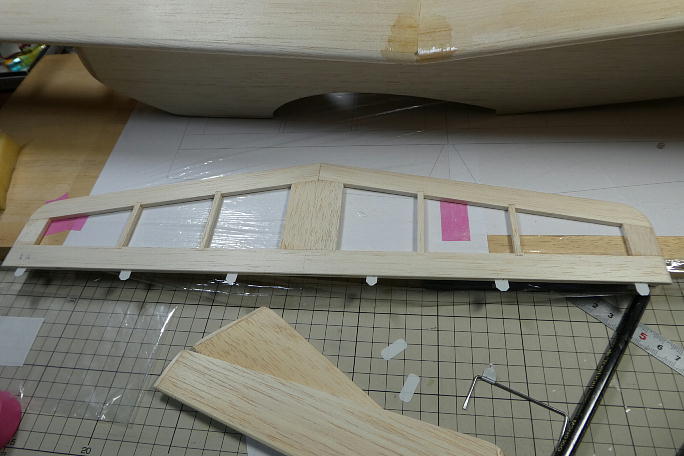

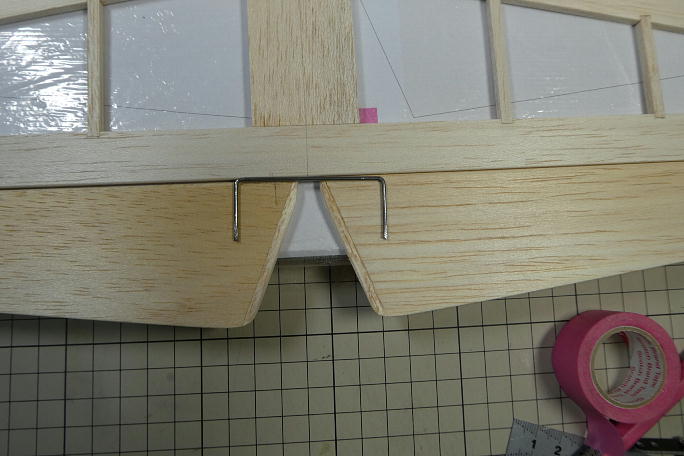

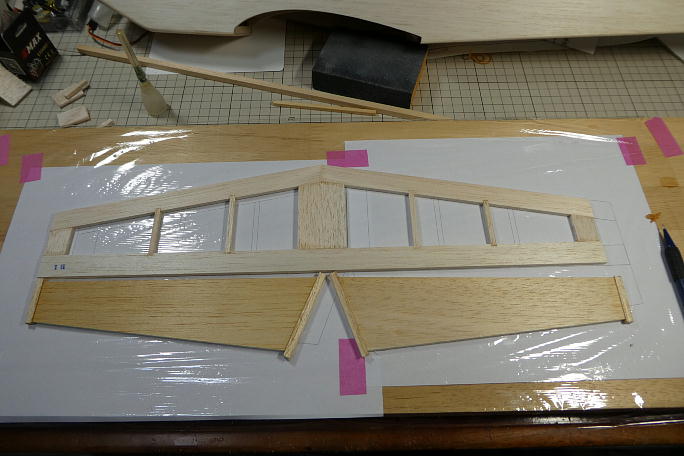

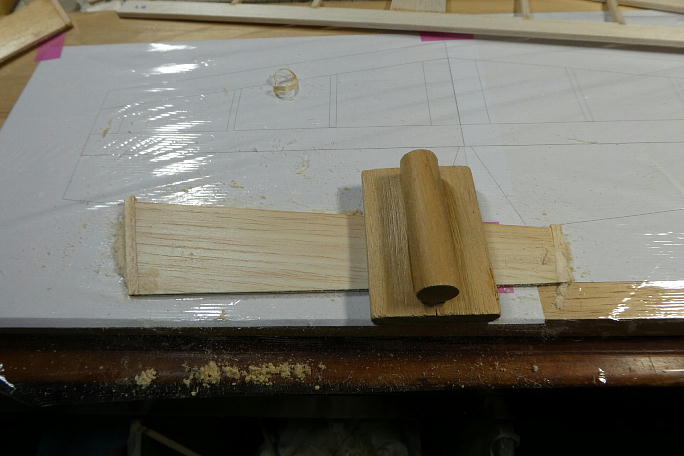

水平尾翼を作ります。 こちらも、プリントアウトした図面の上で製作します。 図面は片側分しか作っていないので、 反転させた物を作って印刷しています。 こちらも部材は極力、キットの物を使っています。 こちらも、動翼には木目の違う部材を入れて、曲げ強度を持たせています。 動翼部分を整形しています。 こちらもバルサカンナで荒削り、サンディングで仕上げています。 水平尾翼の固定翼部分は大きなサンディングブロックで全体を平滑にします。 サンディングが終わった水平尾翼です。 左右の動翼を連結させるコの字金物は1.8ミリピアノ線から作りました。 動翼に差し込む部分は削って鋭利 にしてあります。 コの字金物が入る溝を加工します。 ビールの空き缶からコの字金物のサポートを作りました。 固定翼側に差し込み、コの字金物の動きを正確に します。 使うヒンジはムサシノのライトヒンジです。 フイルムを貼る前にヒンジの入るスロットを加工しておきました。 尾翼が組み上がった所で、胴体に主翼を取り付け、両翼端に水糸を張って水平尾翼とのアライメントを確認します。 |
