PROGRESS 主翼の製作1
エルロンサーボのサーボホールにカーボンパウダー入り5052を塗ります。 特に、剥き出しになったコアとスキンの 境目に塗り、接着を強固にします。 また、剥き出しになったコアの強度を上げて、飛ばし込んでいく内に主翼が柔くなって行くのを防ぎます。 エルロンリンケージの取り出し口もコアとスキンの境目を重点的にカーボンパウダー入り5052を塗っておきます。 |

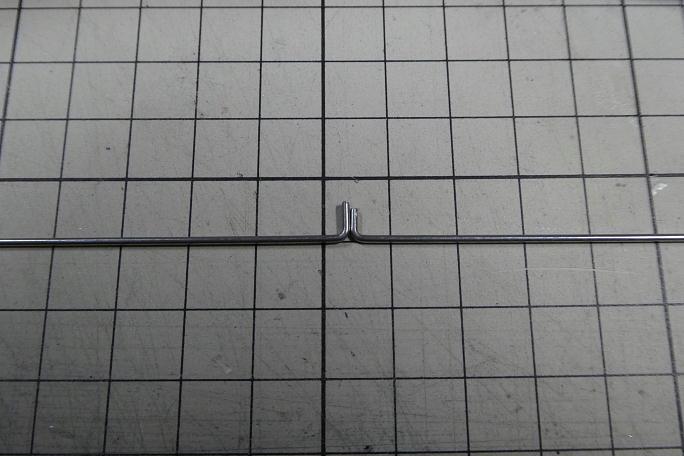

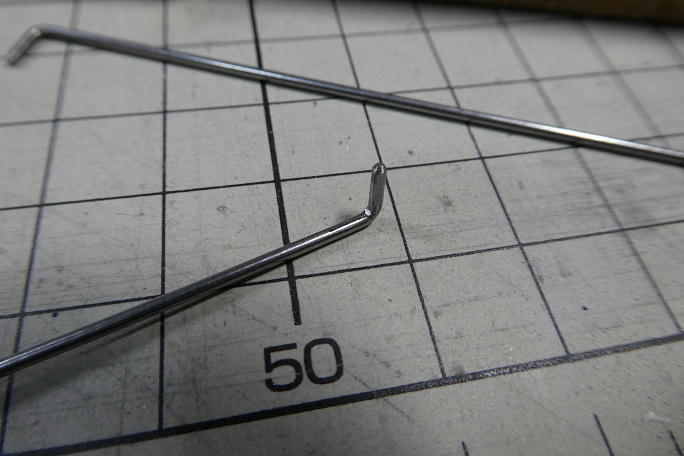

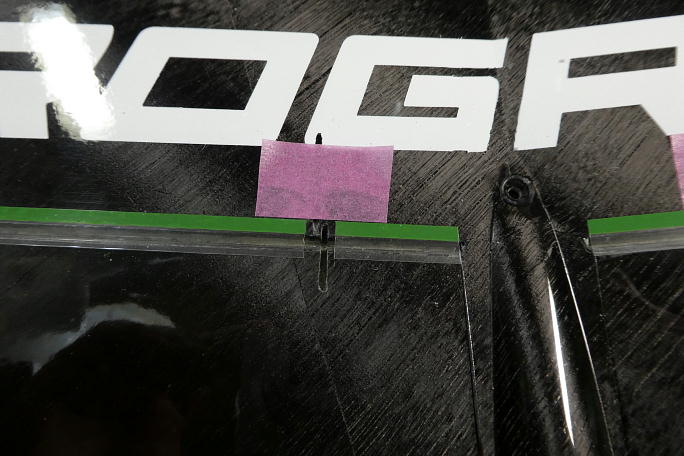

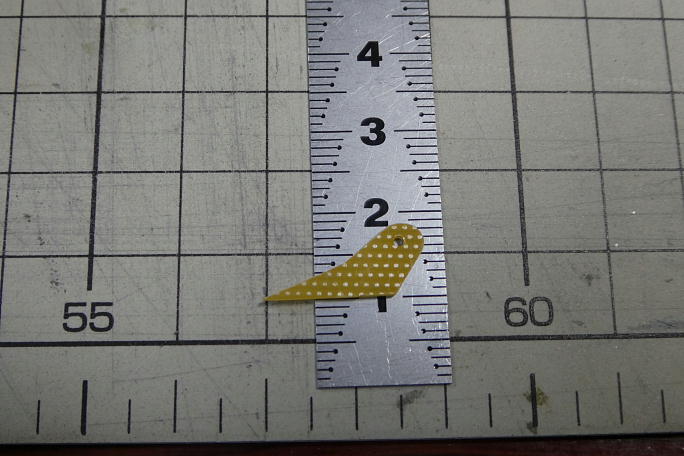

付属のエルロンホーンです。 レバー長は6.5ミリです。 リンケージロッドの曲がりをよりシャープにすべく、曲がっている内側を軽く削っておきます。 曲がった部分の長さが5ミリあって長すぎるので、1ミリカットして4ミリにします。 エルロンホーンとリンケージロッドを組み合わせると、ロッドとホーンの隙間はこのくらい。 加工されているリンケージの 取り出し口とエルロンホーンの取り付け部分の位置関係と合致します。 エルロンホーンの接着部分をサンドペーパーで荒らして足付けにします。 |
仮組みをして動作確認をしたところ、エルロンがUP側に行った時に主翼側にあるエルロンホーンの逃げが少なかった ので追加加工します。 約1ミリ、主翼側に削り込むと、エルロンの動作角が改善されました。 |

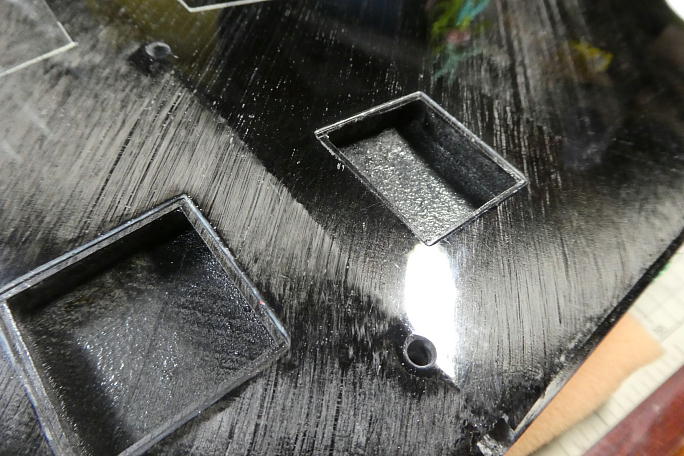

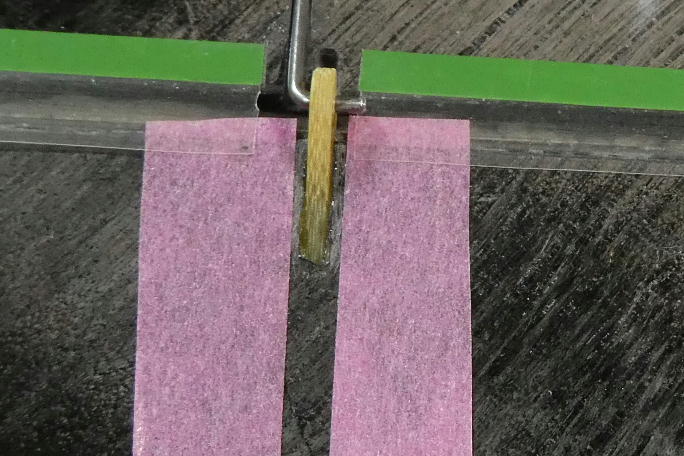

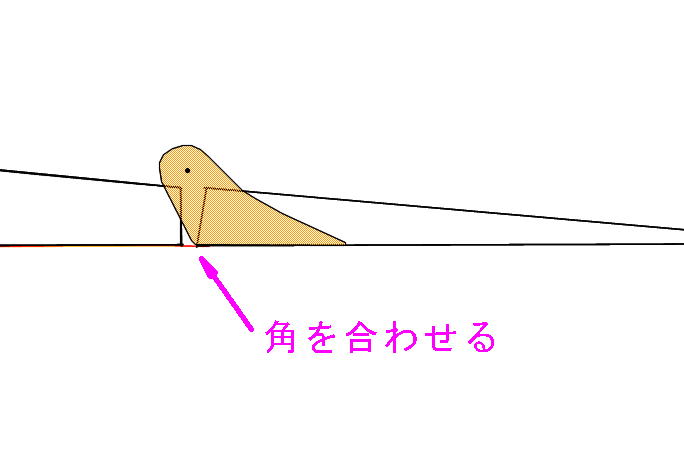

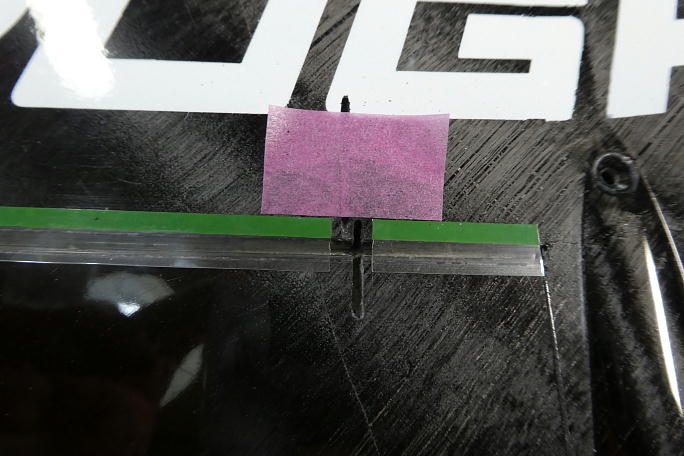

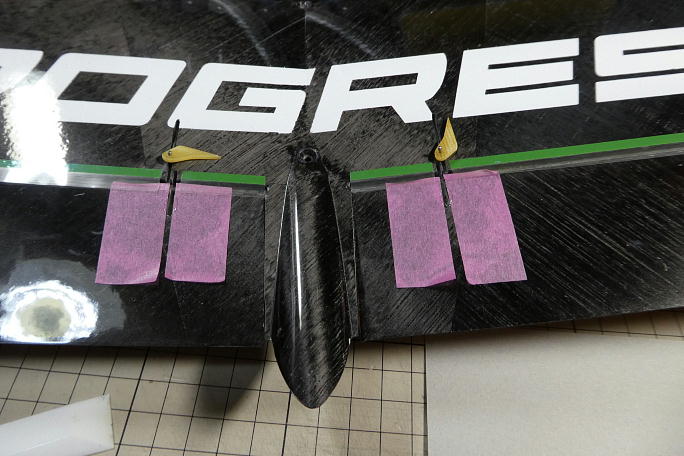

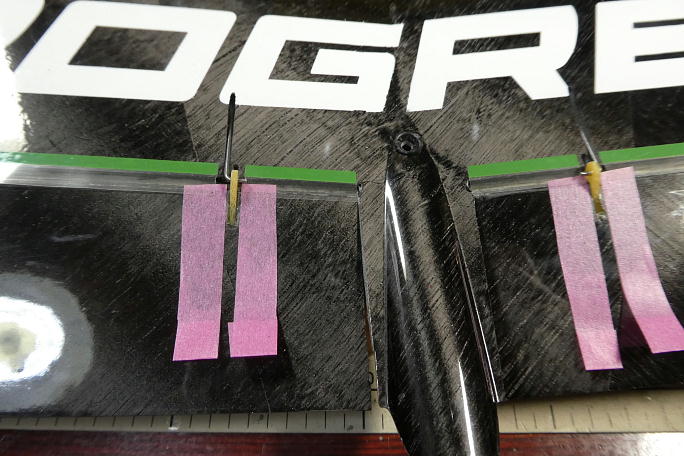

エルロンサーボの取り付け部分をサンドペーパーで平らに均しておきます。 サーボベッドとサーボホールに浮いた ところがあると、接着面積不足で強度が下がります。 エルロンホーンの取り付け部分から約2ミリ離してマスキングテープで養生をし、サンドペーパーで周囲を荒らして おきます。 後でこの部分にフィレットを形成するので、その準備です。 また、エルロンホーンを取り付ける溝の中のコアは綺麗に掻き出しておき、エアダスターで一吹きしておきます。 エルロンホーンは底部を5分エポキシ、上部を瞬間接着剤で接着する事にします。 瞬間接着剤だけでは底部、エルロンの下面スキンまで到達させるには、かなりの量を流し込まなくてはならないのと、 5分エポキシだけでは、硬化までに位置がずれてしまう恐れがあるからです。 ホーンを接着してしまうと、そのままではもうエルロンホーンからリンケージロッドを外す事は出来ませんので、ホーンと ロッドし組み合わせておきます。 周囲に5分エポキシを付けたくないので、エルロンホーン取り付け溝ギリギリにマスキングテープを貼って養生をします。 概ねエルロンホーン取り付け溝の底部全体に5分エポキシが入ったら、エルロンホーンを沈めます。 エルロンホーンの下の角とエルロン構造体の前端の位置にホーンが取り付けられたのを確認したら、ホーンとエルロンの 隙間に、極少量の低粘度瞬間接着剤を流して固定します。 ホーン側面にはほとんど隙間はありませんが、後端には三角の隙間が出来てしまいます。 この部分をカーボン パウダー入り5分エポキシで埋めると同時に補強とします。 マスキングテープをホーンから1ミリ離して貼って養生をし、カーボンパウダー入り5分エポキシを塗布します。 塗布が終わったら、直ぐにマスキングテープを剥がします。 硬化が始まるまでマスキングテープを貼っておくと、 段差が出来てしまいます。 |
