PROGRESS 主翼の製作4

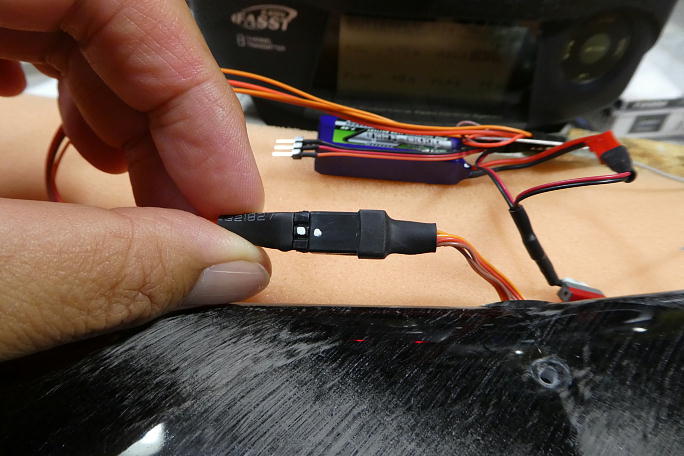

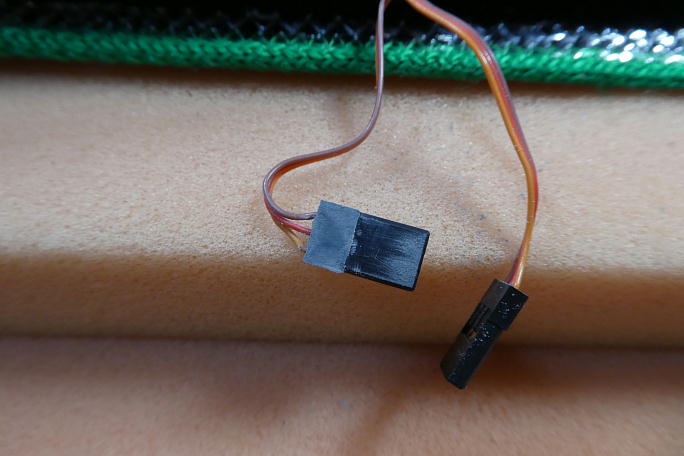

主翼のエルロンサーボのコネクタをまとめます。 メーカーで添付してきた受け側のハーネスは、2列のピンヘッダーを使用 していて、サーボのコネクタを二個重ねた物より若干上下の間隔が狭いのです。 サーボのコネクタの裏側に段差があり、その段差を削り取ると丁度良いピッチになるようです。 段差を削り取って、瞬間接着剤で貼り合わせます。 コードの付け根までシュリンクチューブで保護してあげました。 極性を合わせてアイマークを入れました。 |

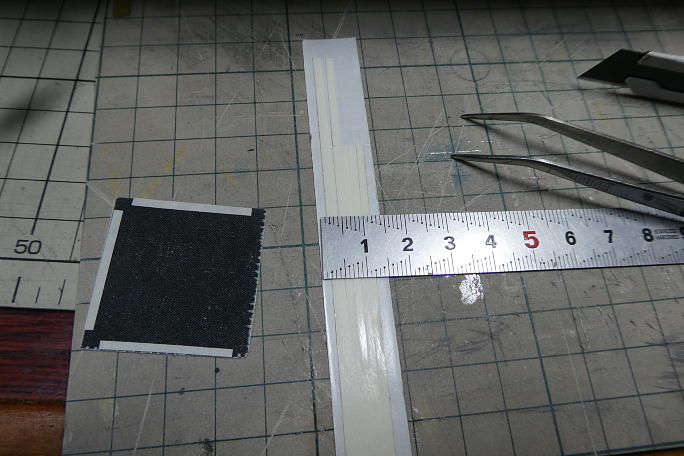

サーボカバーを加工します。 いい加減に切りっぱなしたFRP板が入っていました。 一辺はキッチリ直角になっていた ので、二辺だけマスキングテープでサーボホールを延長し、このマスキングテープのラインに沿ってFRP板をカット します。 角は軽く丸めておきます。 両面テープを細く切って取り付け用にします。 太めの両面テープをカット台に貼り、その上にカットする両面テープを 貼ってから切り出すと、切った物を剥がすのが楽です。 貼り付け完了です。 |
