SUPERSINBAD60 主翼の製作 1

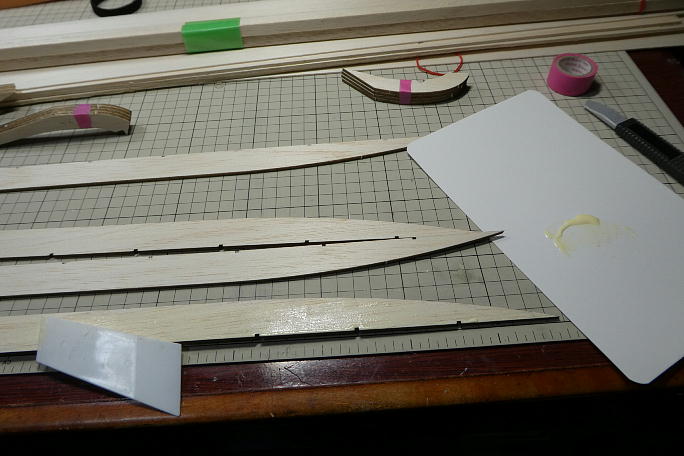

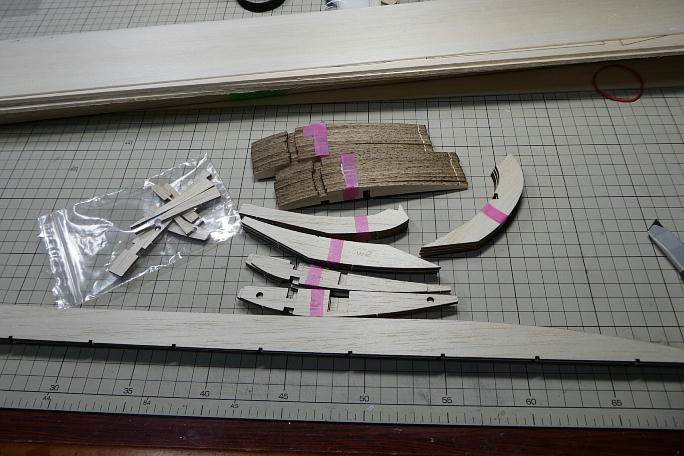

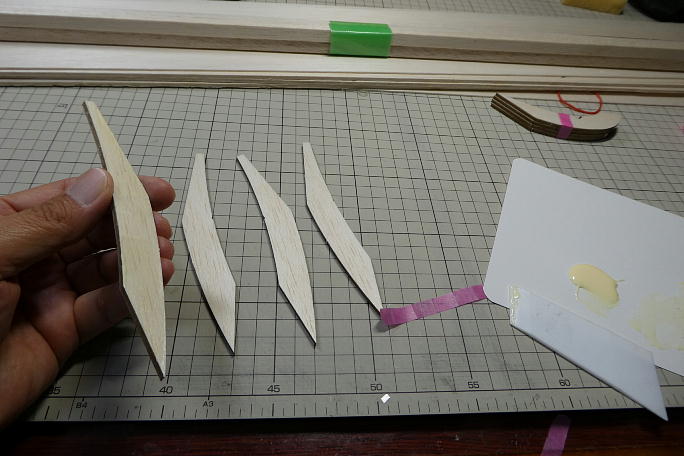

ショートキットではありますが、各部品は3ミリバルサにレーザーカットされています。 レーザーカットはされていますが、 そのままサクサク組めるわけではありません。 各パーツをランナーから外し、部位毎にまとめておきます。 後縁材、翼端材などは3ミリバルサを2枚積層する作りです。 タイトボンドを薄く塗って貼り合わせ、カッティングマットの 下に入れ、重しを掛けて硬化させます。 タイトボンドは硬化後に削れるので良いのですが、はみ出させると、はみ出しを削るのが大変です。 |

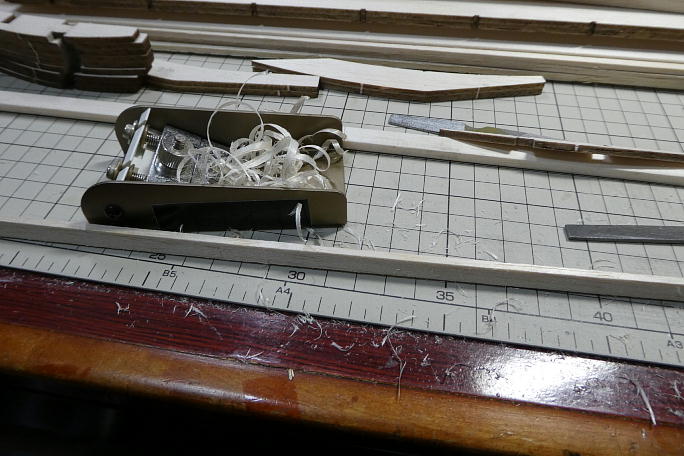

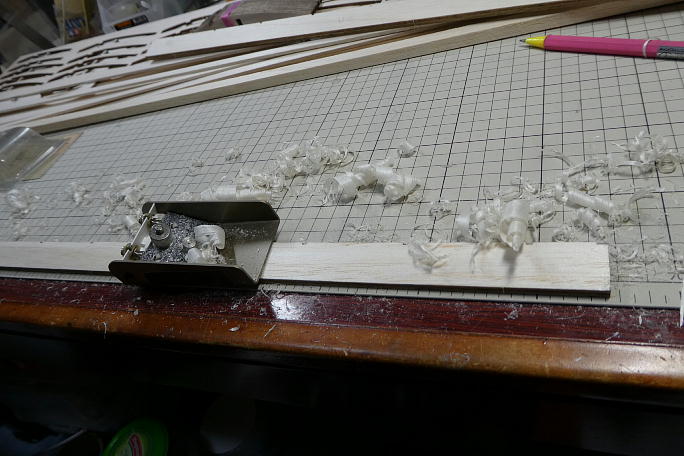

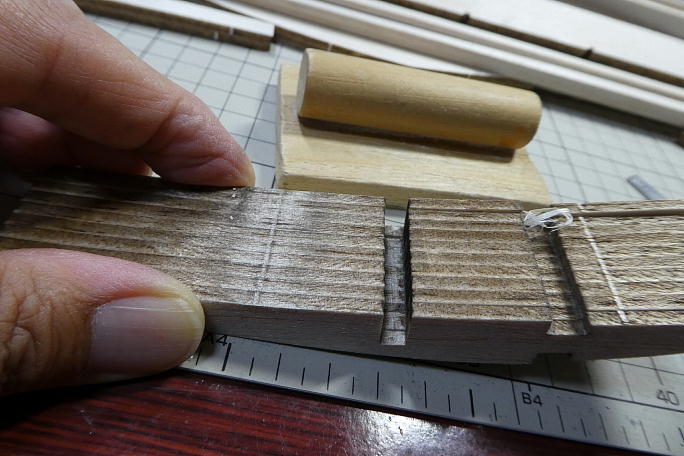

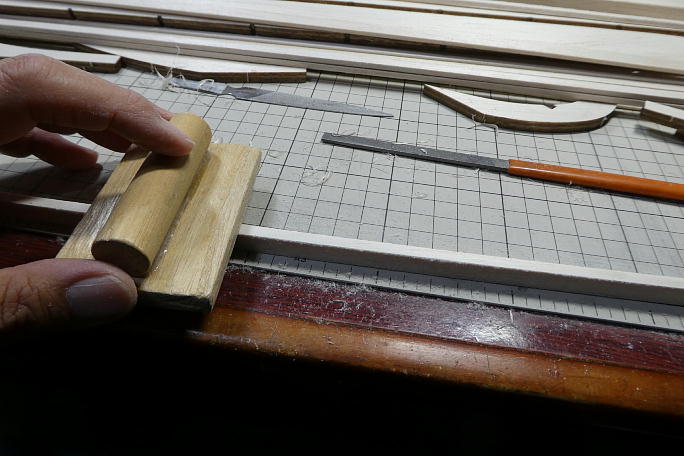

スパーはカットされたバルサ角材ですが、サイズがいい加減です。 サイズを合わせる工作が必要です。 バルサカンナとサンディングで調整しましたが、テーブルソーを使えば楽だったんじゃないかと思いました。 後縁材も2枚合わせの3ミリバルサから削り出します。 後縁は1ミリとします。 リブはスパー溝とレーザーカットの足を綺麗に整形しておきます。 |

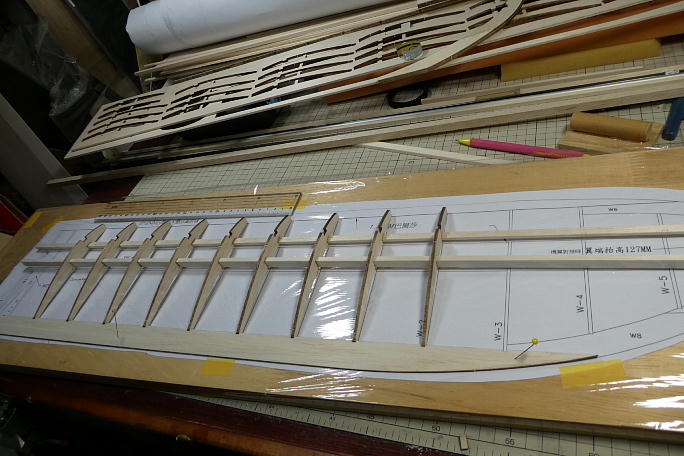

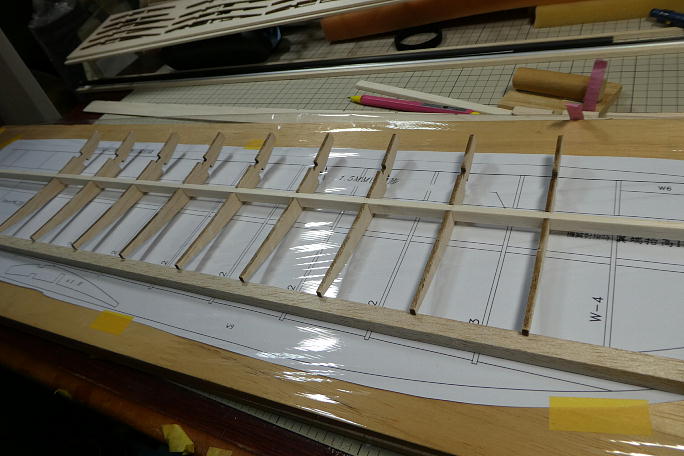

原寸図がありますので、定盤に貼り、その上からラップを敷いておきます。 図面がありますが、アンダーキャンバーの深い翼型のため、ひっくり返した状態でリブとメインスパーを接着します。 角度を決める為、後縁に前縁材用のバルサ角材を枕にして接着していきます。 後縁材、翼端材、サブスパーを接着します。 |

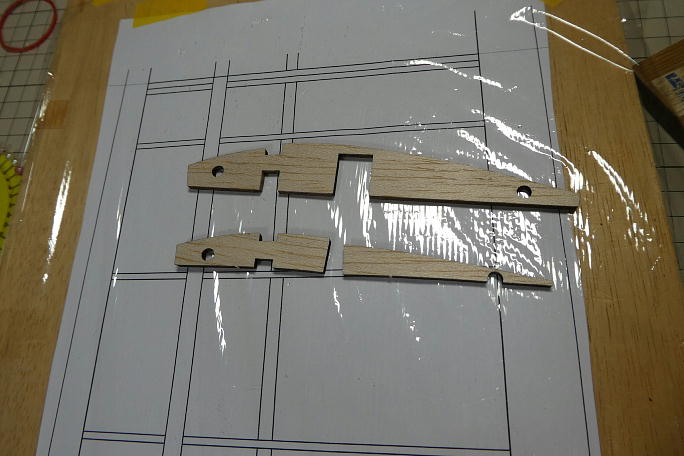

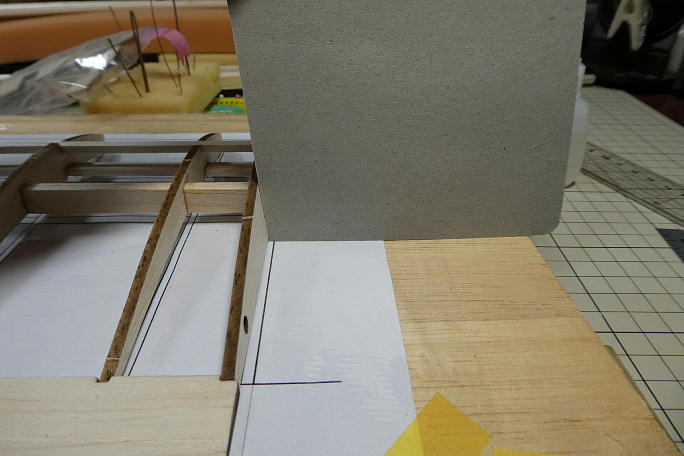

このパーツの使い方が図面から読み取れず、設計者のLiuさんにアドバイスをもらいました。 センターリブは10°の傾きを付けますので、スパーから角度を割り出し、ボール紙の上反角ゲージを作りました。 謎のパーツはこのようにセンターリブに重ねて接着するようです。 中央プランク材の受けになるようです。 |
