SUPERSINBAD60 主翼の製作 2

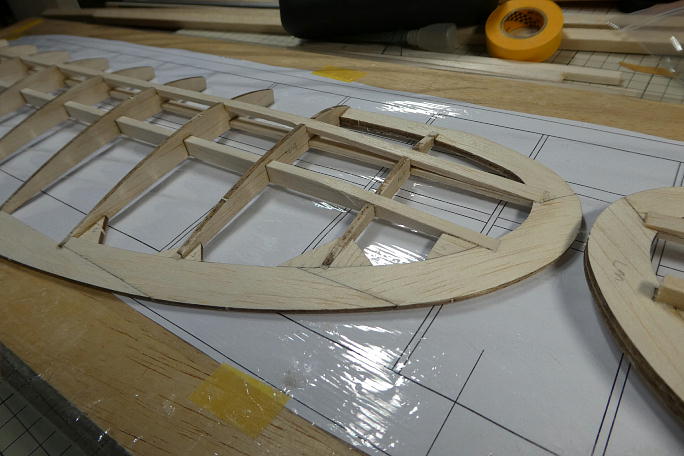

翼端の整形をします。 翼端材も3ミリバルサの二枚重ねで総厚みが6ミリになりますが、後縁材、リブに沿うように
削ります。

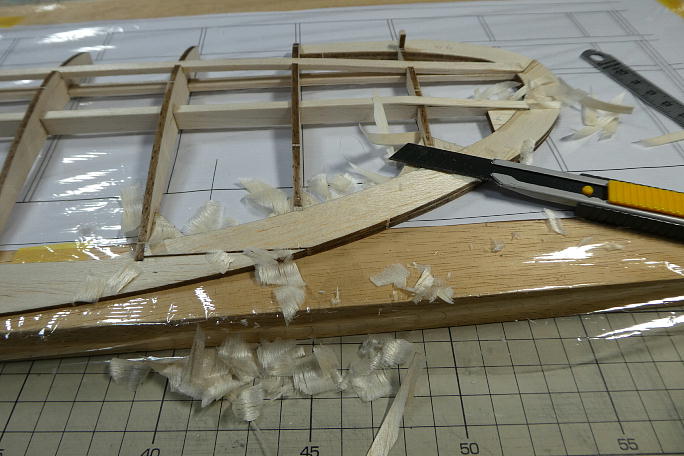

カッターで荒削りをしてからサンディングブロックで仕上げます。

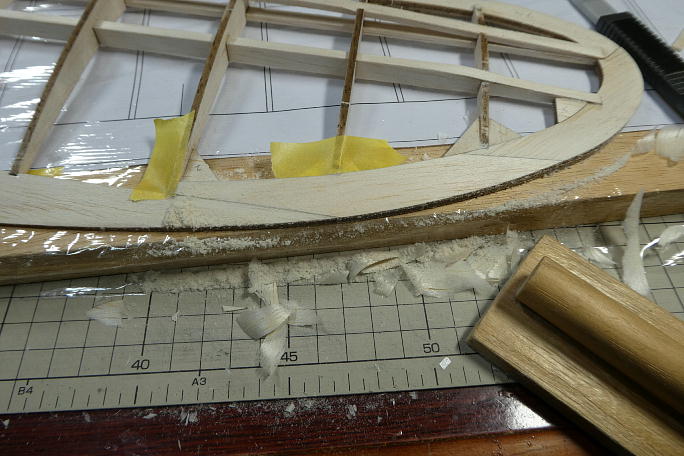

下面も同様に削ります。 この主翼の翼端は、下面が真っ平らではなく、上下対称になっているために下面も削る
必要が出てきます。





左が整形後、右が整形前です。




まだプランク前ですが、どうも主翼が柔い感じがしますので、補強をする事にします。

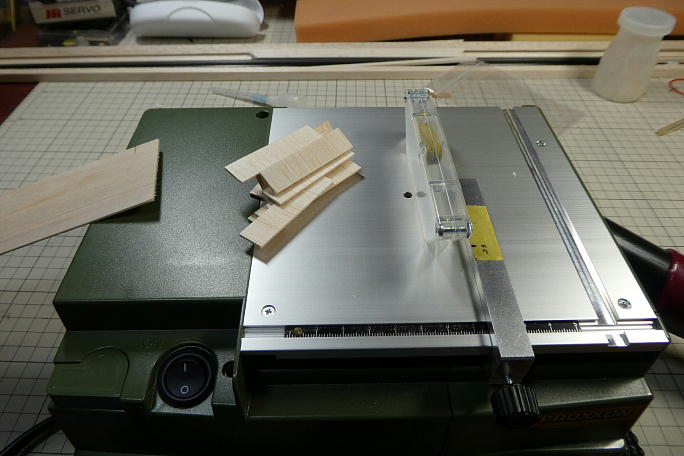

上下に配置されるサブスパーに定番のウエブ材を追加する補強を施します。 テーブルソーで1.5ミリバルサから
ウエブ材を切り出します。

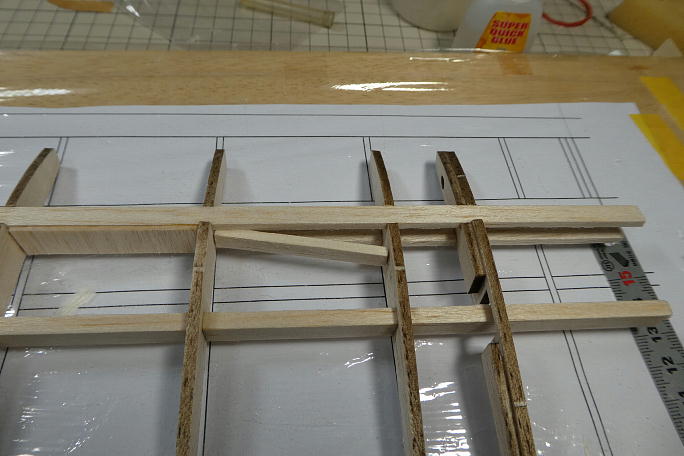

中央から2コマは更に強度な補強をいれますので、3コマ目から5コマ分、上下サブスパーを連結します。



中央2コマは隙間にバルサ角材を埋め込みます。






1.5ミリベニヤからウエブ材を作ります。 こんなベニヤもホームセンターでは手に入らないので、通販だよりです。





ベニヤのウエブ材を接着しました。
