SUPERSINBAD60 胴体の製作 1

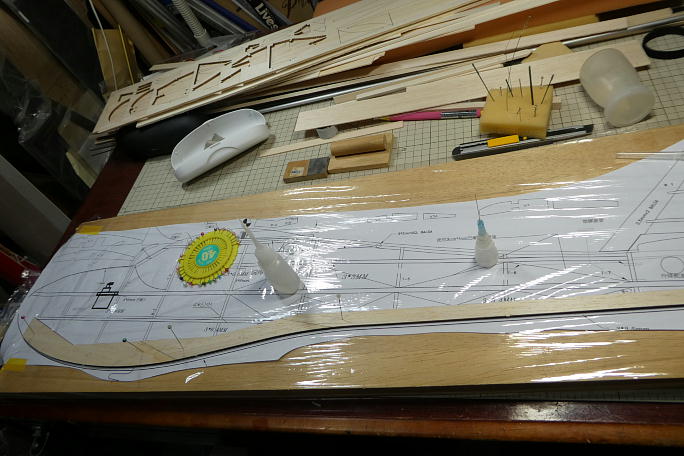

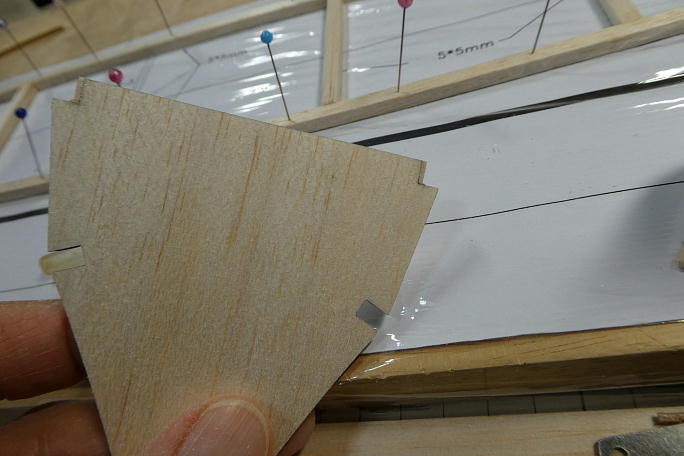

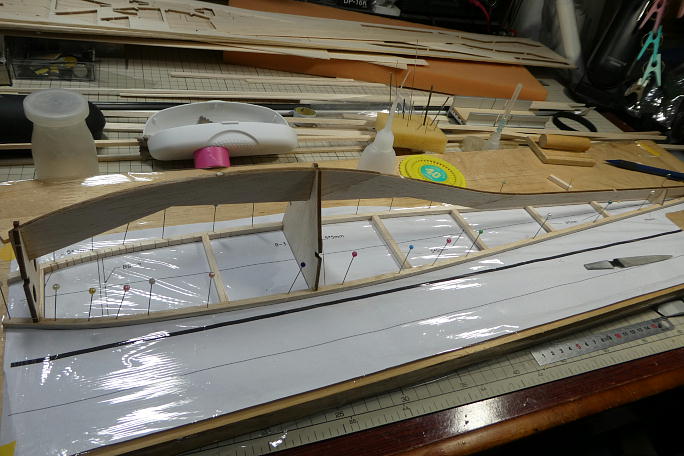

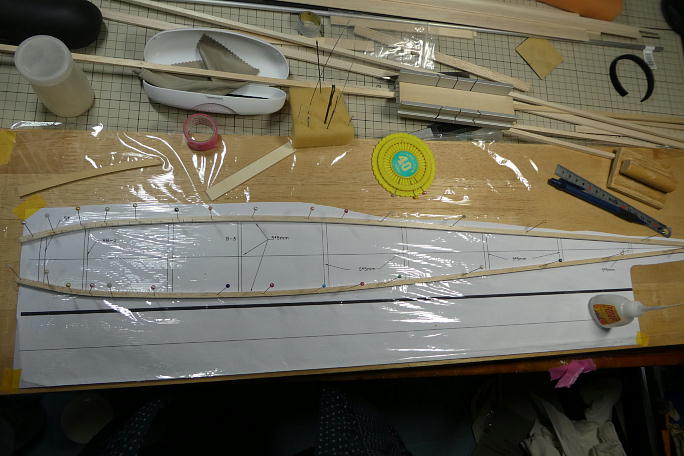

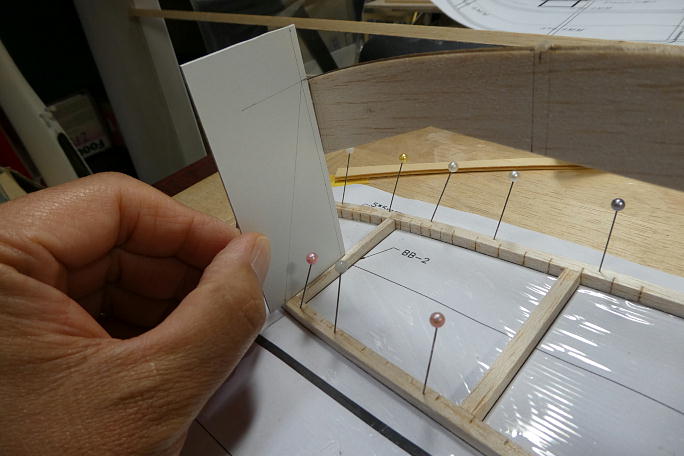

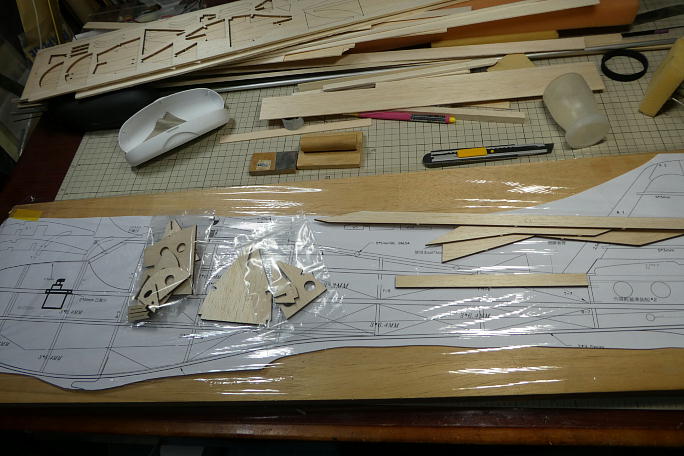

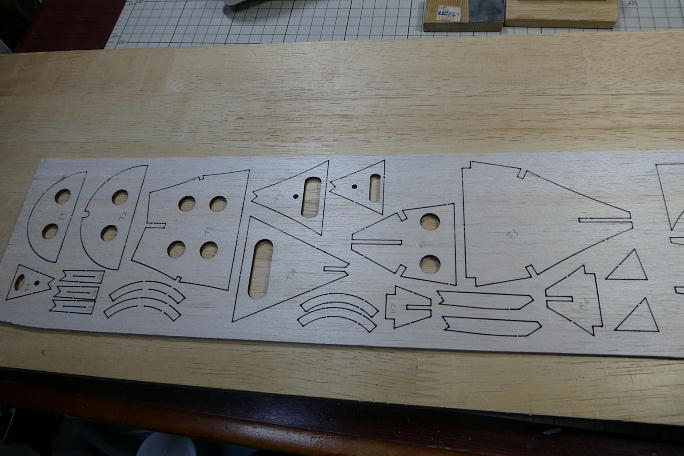

胴体の胴枠などがあるシートです。 似たようなパーツが沢山あるので、図面とにらめっこの上、パーツにパーツナンバー を記入しておきます。 パーツをシートから切り離したら、部位毎に小分けしてビニール袋にいれておきます。 キール部分を組み立てます。 3分割されていますので、図面上で仮固定し、瞬間接着剤を流して組み上げます。 もし、フックなどを付けるのであれば、この時点で補強を入れるのが良いと思います。 4*6ミリ材が入っていませんでした。 また、3*6.4も入ってません。 3ミリ材はシートの余白部分をそれ以外は手持ち のバルサから、丸鋸盤を使って切り出しました。 キールに胴枠を接着する位置をマーキングしておきます。 サイドのフレームになる部材の突き合わせになる部分を加工しておきます。 機首部分にカーブのキツい所があり、その部分が無理なく曲げられるように、3ミリ程切れ込みを入れて起きます。 2ミリベニヤの切れ端をテンプレートにしてマイクロソーで切れ込みを入れます。 胴体の平面図にサイドフレームをマチ針で仮固定します。 機首部分の切れ込みを入れたところは、この時点で 瞬間接着剤を染みこませて形状を固定しておきます。 胴枠とサイドフレームの形状が合いません。 胴枠の方が幾らか小さいようです。 スクラップバルサを継ぎ足してつじつまを合わせます。 桁と胴枠を接着、続いてキールも接着します。 サイドフレームからキールにかけて入れるトラス部材を簡単に作る為、ボール紙でテンプレートを作りました。 テンプレートに合わせてトラス材をカットします。 桁の上にキールに向けたトラス材を接着していきます。 側面ストリンガーもカーブのキツいところがありますので、切れ込みを入れておきます。 側面材を接着しました。 |
