Q12xの製作 2

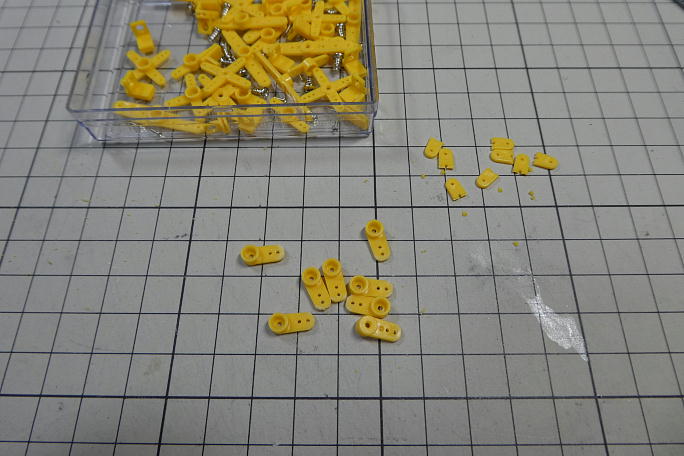

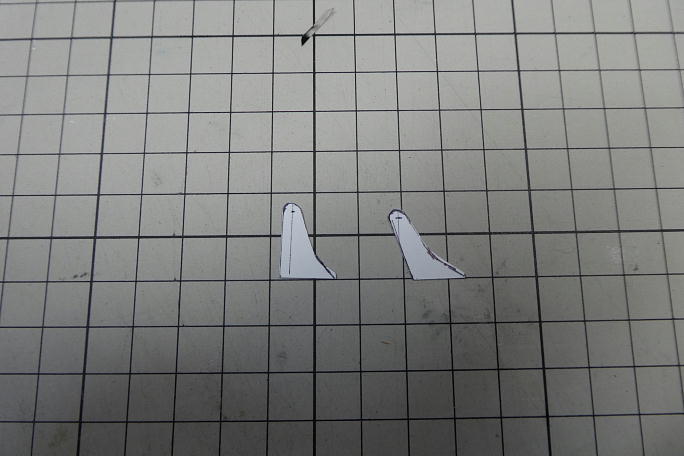

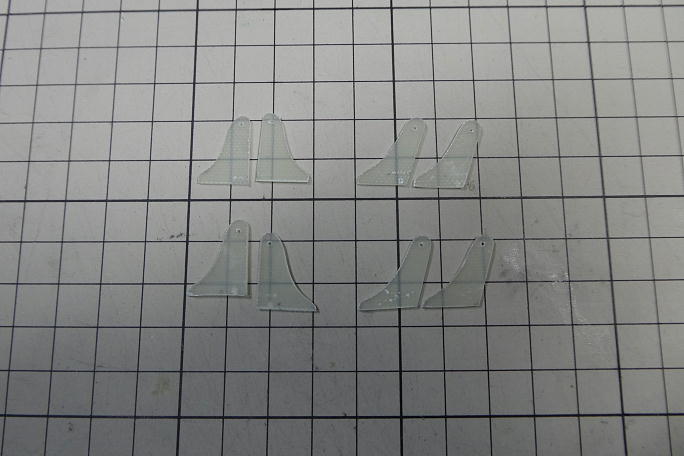

エルロンホーンとフラップホーンを切り出すために型紙を作りました。 左がエルロンホーン、右がフラップホーン です。 1oFRP板から、2機分まとめて切り出します。 サーボホーンも2機分まとめて不要部分の切り落としと成型を済ませておきます。 |

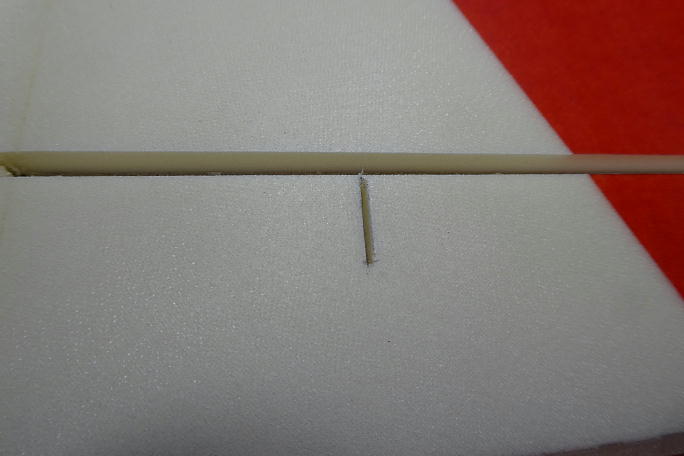

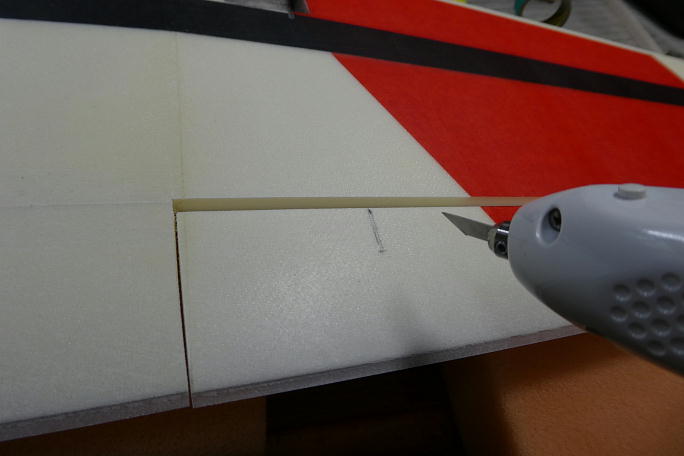

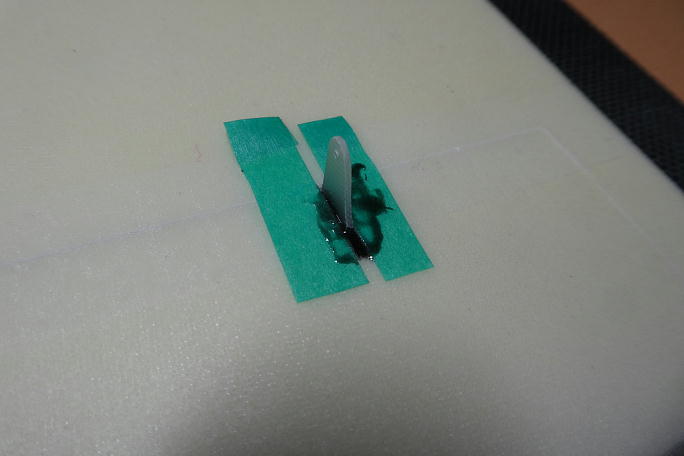

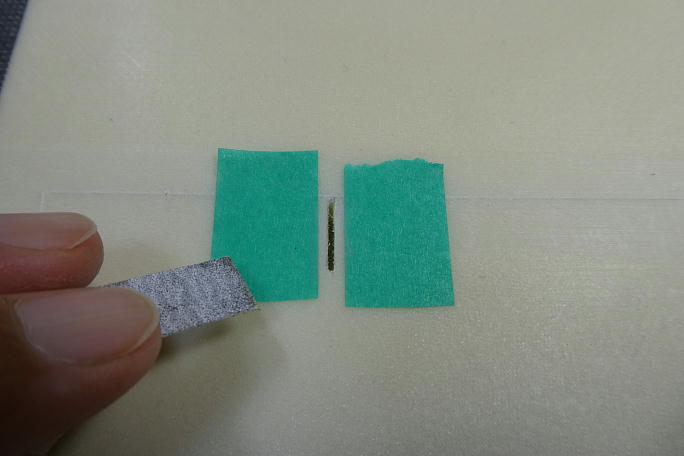

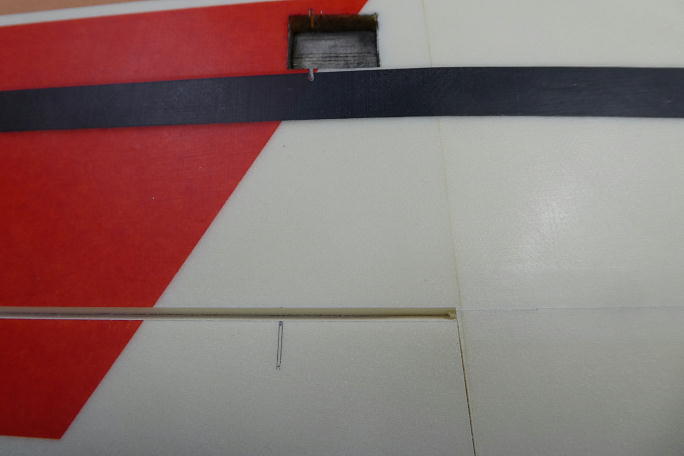

サーボを仮止めして、リンケージラインを想定、ホーンを取り付ける位置を決めます。 リンケージロッドの曲げ部分 の、ホーンの穴に入りきらない部分も考慮します。 エルロンホーンの取り付け位置です。 フラップホーンの取り付け位置です。 表皮を超音波カッターで切り取ります。 カットの終わったホーン取り付け部分です。 接着と同時にフィレットを形成するため、ホーン取り付け部分から3o離してマスキングテープを貼り、周囲をサンディング して足付けとします。 ホーン取り付け穴から2o離してマスキングテープを貼り直し、カーボンパウダー入り5分エポキシを取り付け穴内に 充填します。 ホーンを押し込んでから、はみ出たカーボンパウダー入り5分エポキシを均してフィレットにします。 マスキングテープは工程が終了したら直ぐに剥がしてしまいます。 そのままにしておくと、マスキングテープの境目で 段差が出来てしまいます。 |
