Q12xの製作 5

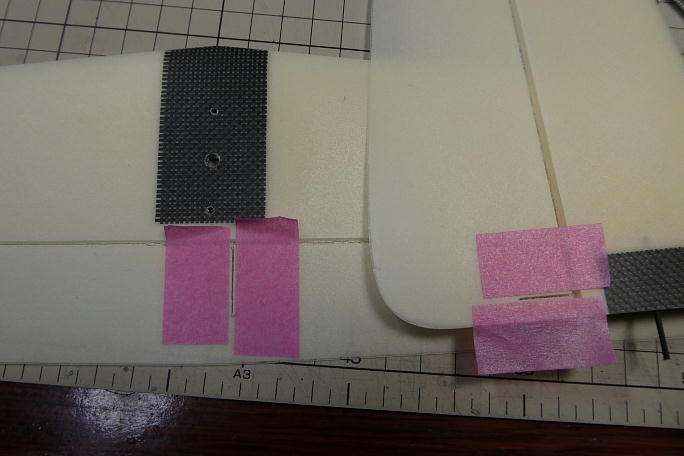

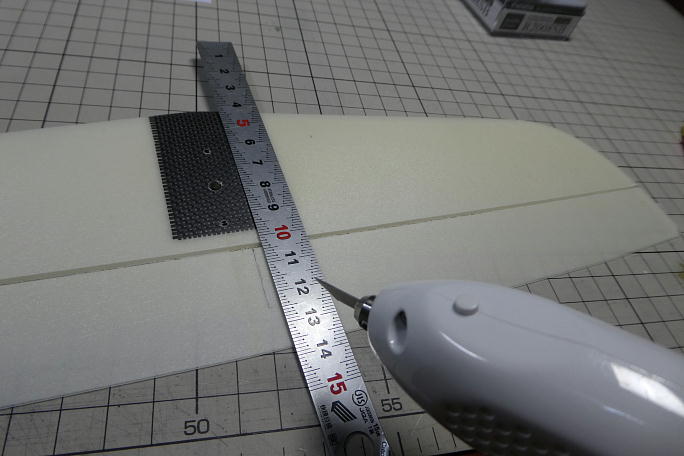

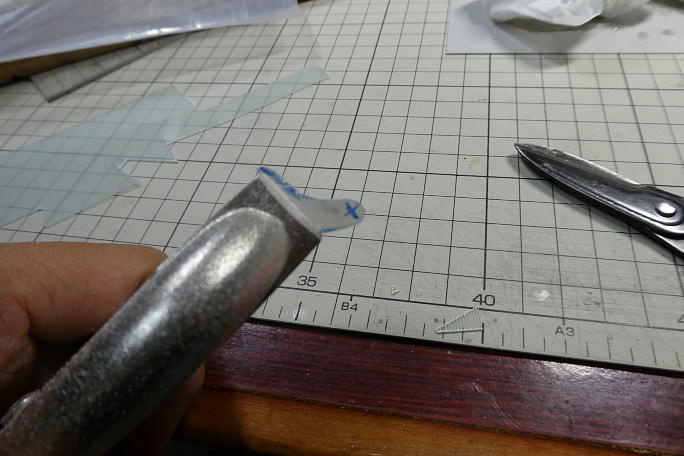

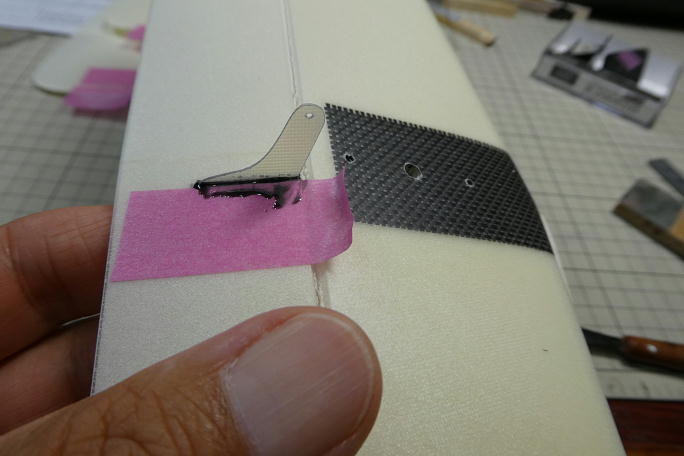

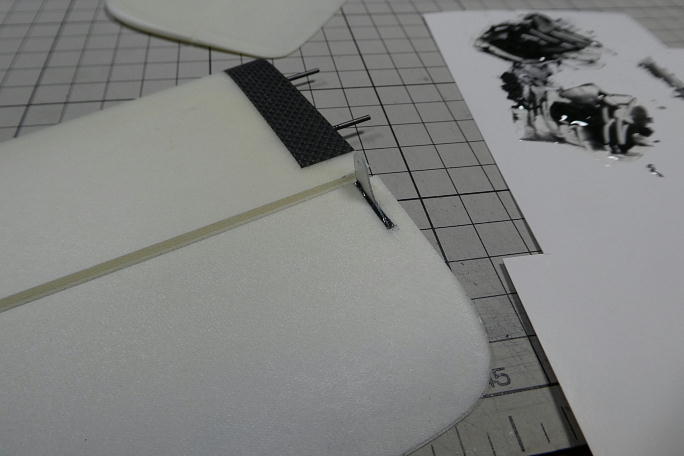

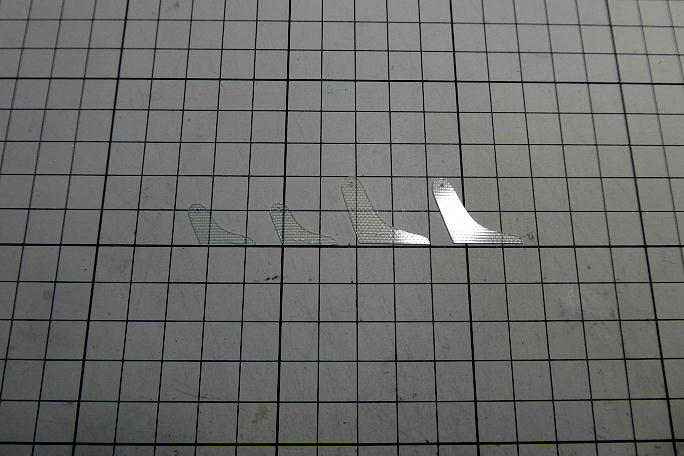

エレベーター、ラダーホーンを作ります。 素材は0.5ミリFRP板で、2機分まとめて加工します。 バイスプライヤー が役に立ちます。 切り出しが終わった2機分のホーン。 短い方がラダー用、長い方がエレベーター用です。 ホーン取り付け部の加工をします。 表皮のみ超音波カッターで切り取り、コアは0.5ミリFRP板の切れ端などで 掘ります。 切り欠きから2ミリずつ離してマスキングテープを貼り、切り欠きの周辺をサンディングします。 ホーン周囲に フィレットを作るので、その部分の足付けにします。 マスキングを切り欠きから1ミリに狭めて貼り直します。 切り欠きにカーボンパウダー入り5分エポキシを充填してからホーンを押し込みます。 体裁が整ったら直ぐにマスキングテープを剥がします。 この様に小さなフィレットが形成されました。 |

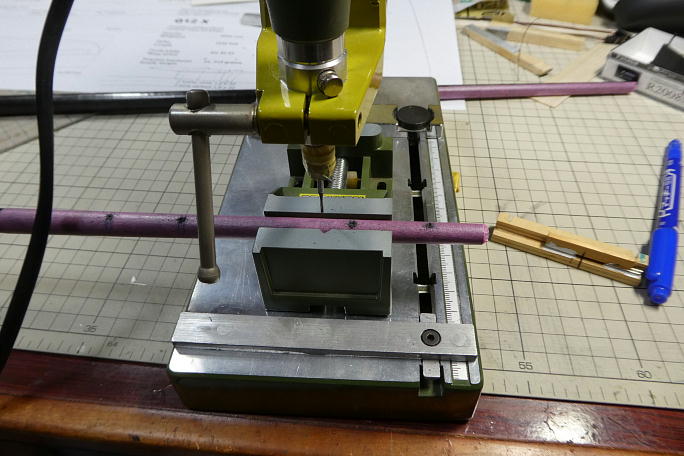

テールブームに尾翼を取り付ける穴を加工します。 中心を出すために水糸を張りました。 ドリルスタンドで下まで貫通した穴を開けます。 パイプがテーパーで、そのままではしっかりと保持出来ないので、 バイスの片側にバルサ片をかっています。 ほぼ中央に貫通穴が開きました。 |
