Snipe DLGの製作 2

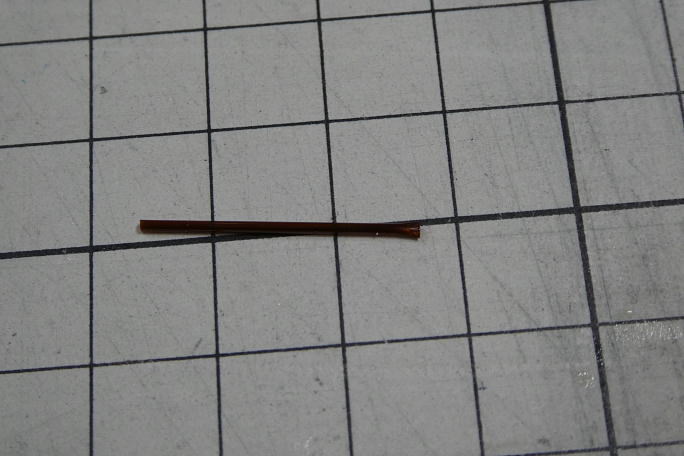

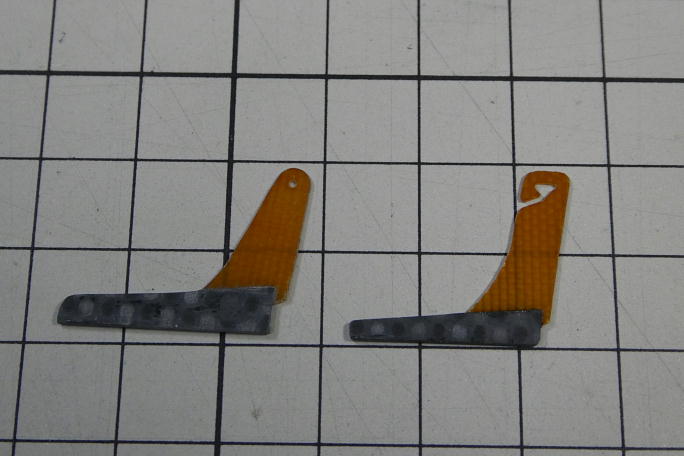

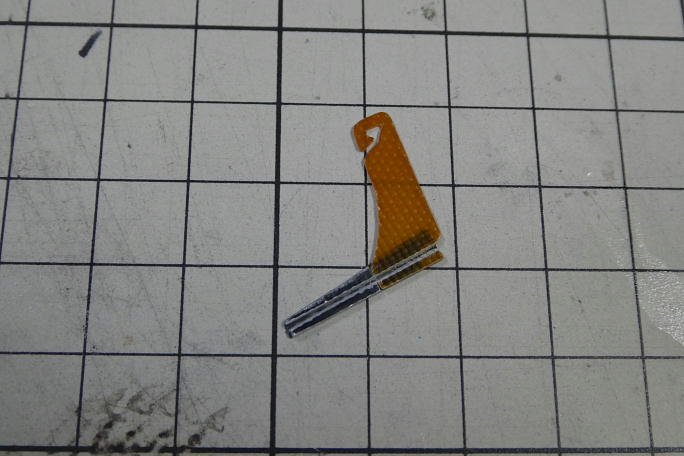

今回はトーションバーで製作します。 通常はホーンを作り直すのですが、キットの物を流用します。 トーションバー の支点をホーンに出来るだけ近づけたいので、ホーンにトーションバーを刺すポケットを作り込みます。 トーションバーの足部分の長さに合わせてあげたいので、カーボンシートで裏打ちして、足りない足の部分を0.5ミリ FRP板を継ぎ足して整形します。 0.5ミリのトーションバーが入る溝を加工します。 ホーンの厚み分彫り込む計算です。 カーボンシートで蓋をして完成です。 写真はエレベーターホーンになります。 補強に使ったカーボンシートの厚みが約0.2ミリなので、加工した部分は1ミリ弱の厚さになっています。 このようにトーションバーの足が刺さります。 ラダーホーン(左)とエレベーターホーン(右)です。 |

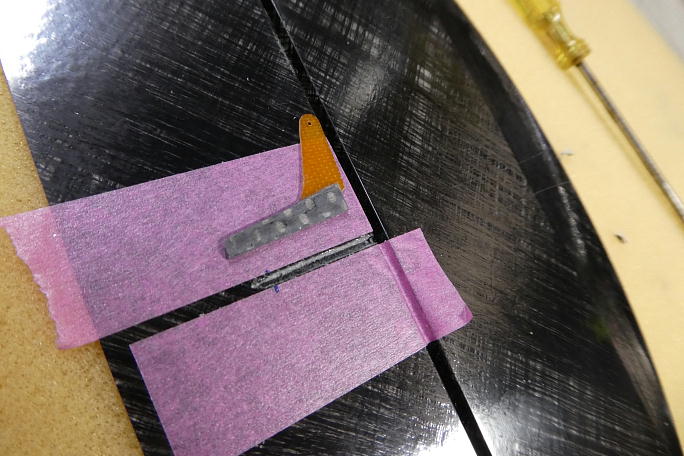

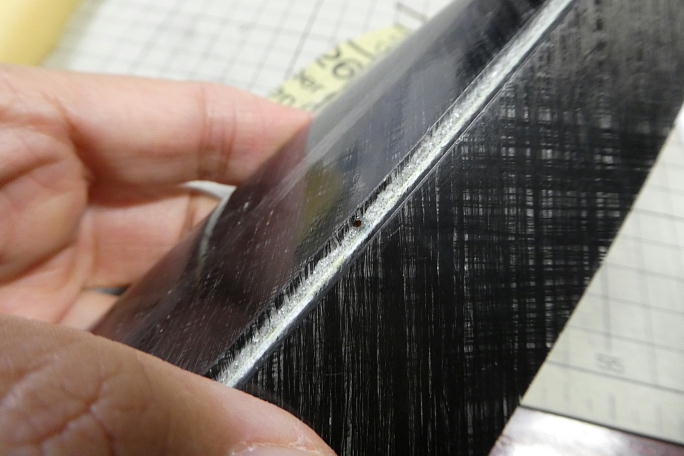

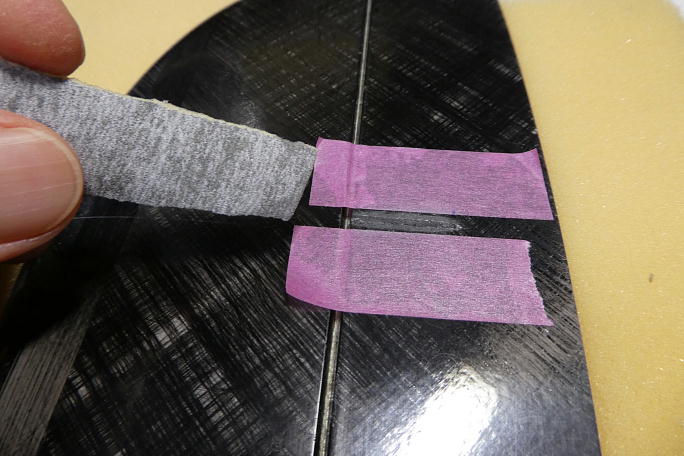

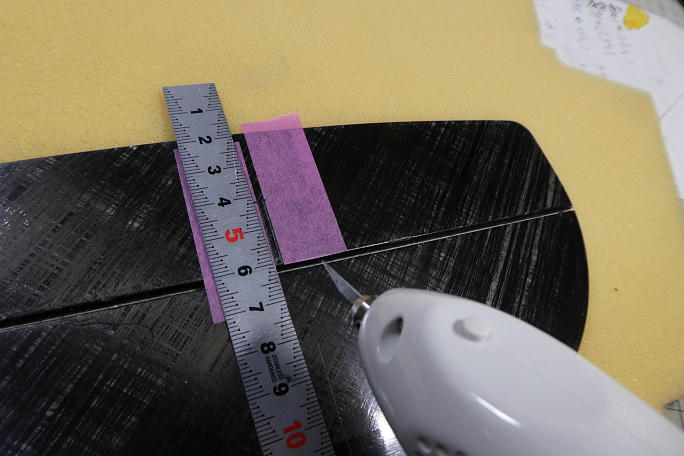

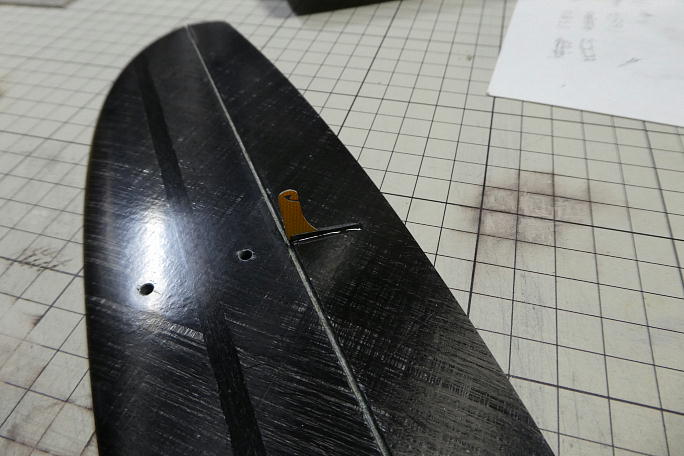

ホーンの入るポケットを加工します。 マスキングテープで養生をして、約1ミリ幅に表皮を超音波カッターで 切り取ります。 中のコアを反対側の表皮まで掘り出し、ホーンがキッチリ入るように加工します。 ホーンの接着面をサンディングして足付けをしておきます。 マスキングテープの幅をポケットより2ミリ程度まで広げて、周囲をサンディングします。 ポケットにカーボンパウダー入り5分エポキシを充填してホーンを差し込み、あふれ出たカーボンパウダー入り5分 エポキシをヘラで均してフィレットにします。 整形が終わったら、マスキングテープは直ぐに剥がします。 ホーンの取り付けが終わった垂直尾翼と水平尾翼です。 |
トーションバーの反対側が刺さる固定翼部分の加工をします。 トーションバーは直接差し込むのではなく、ポリイミド チューブを尾翼に埋め込んで、その中にトーションバーを刺します。 トーションバーの入る穴が広がってしまったり、表皮を突き破るトラブルを防ぎます。 使用するポリイミドチューブは内径0.5ミリの物で、埋め込まれる側は瞬間接着剤で口を閉じておきます。 0.6ミリのドリルでトーションバー受けのポリイミドチューブが入る穴を加工します。 行き過ぎると表皮を簡単に 貫通してしまうので、固い部分を抜けても気を抜かないようにします。 開けた穴の中に、5分エポキシを充填します。 ポリイミドチューブを押し込んで、はみ出たエポキシ接着剤を拭き取っておきます。 エポキシ接着剤が硬化したら、 はみ出たポリイミドチューブを切断します。 |
