OWL200 胴体の製作2

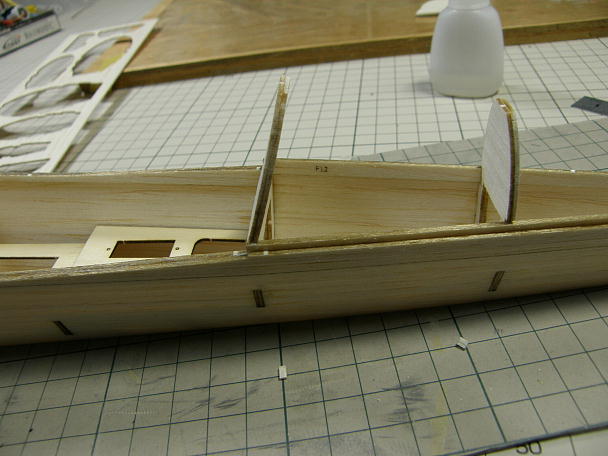

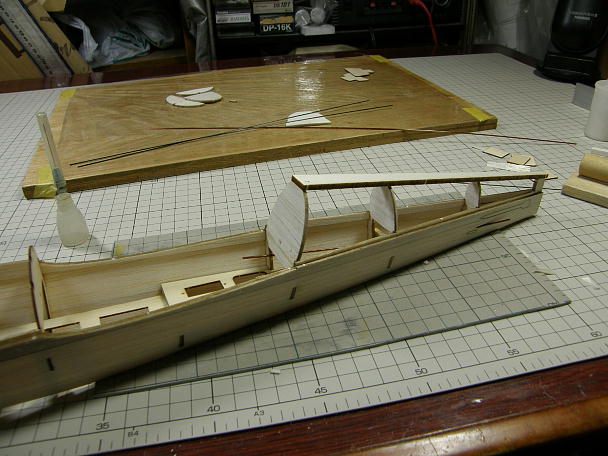

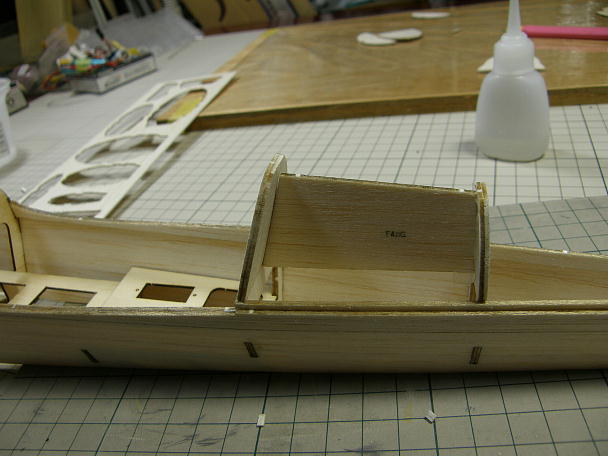

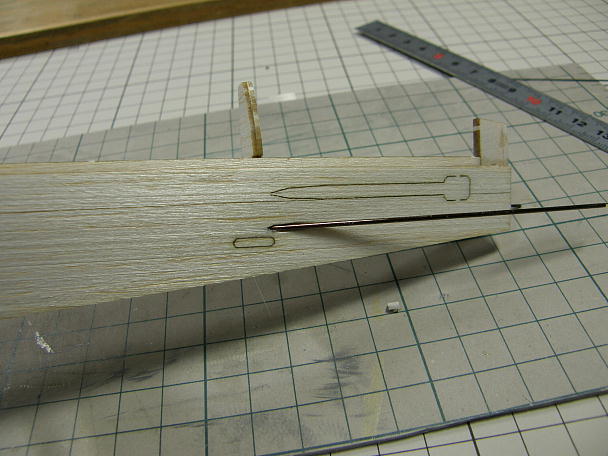

胴枠上面は角度の付く胴枠があります。 キットには親切にゲージが入っていますので、ゲージを使って傾きを 決めね接着します。 接着の終わった胴枠です。 胴体側板には、水平尾翼の切り欠きとリンケージ取り出しの切り欠きがレーザーカットされています。 リンケージは1ミリのカーボンロッドを使用しますし、コントロールホーンの大きさから取り出し位置を7ミリ上方 修正します。 ロッドは胴体のプランクをする前に胴体内部に内装しておきます。 カーボンロッドを通したポリイミドチューブのサポートをスクラップバルサから追加しました。 この位置で切り揃えておきました。 胴体後半の背骨板を接着します。 背骨板は胴枠のカーブに沿って整形します。 胴枠が削れてしまわないように、マスキングテープで養生をして 削ります。 整形の終わった背骨板です。 ボンネット部分のストリンガーを接着、胴枠のカーブに合うように整形しておきます。 スプレーボトルを利用して、胴体正面プランク材に曲がり癖を付けておきます。 プランク材に水をスプレーして 、スプレーボトルにマスキングテープで巻き付けて乾燥させます。 |

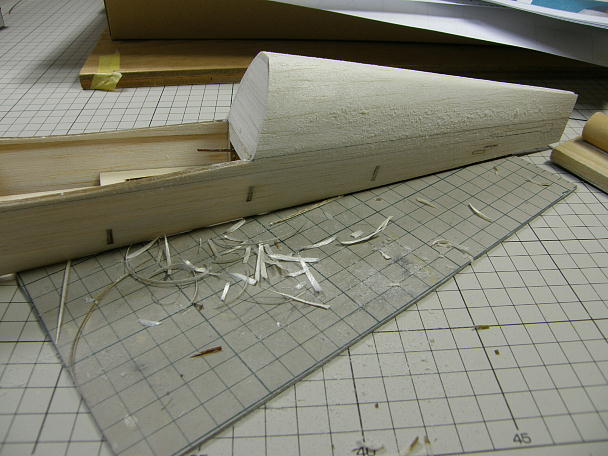

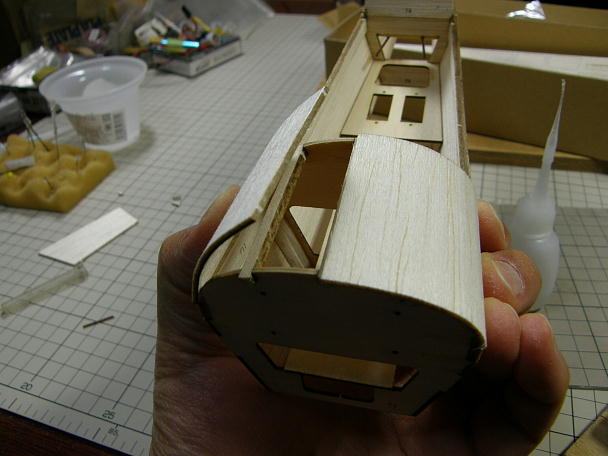

ボンネット部分は外側から貼って、センターで会うように整形します。 貼り終わったボンネットです。 後半部分も下から貼り上げて、最後に上部を接着します。 整形しておきます。 |
