OWL200 胴体の製作4

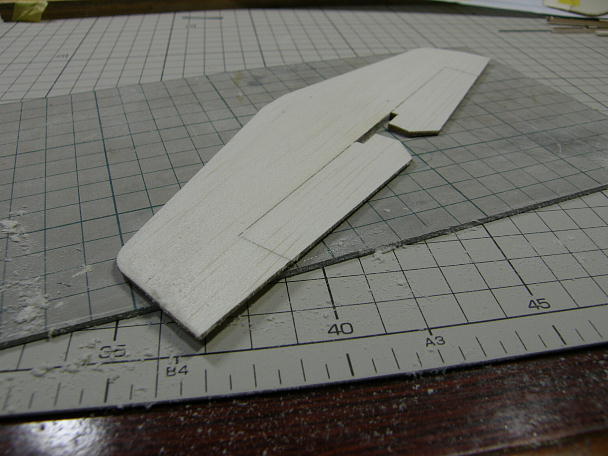

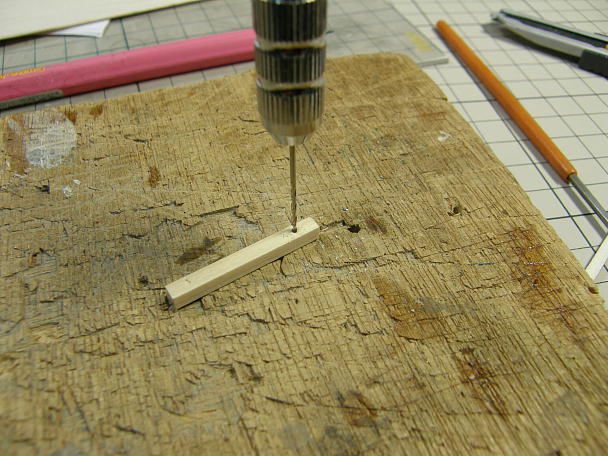

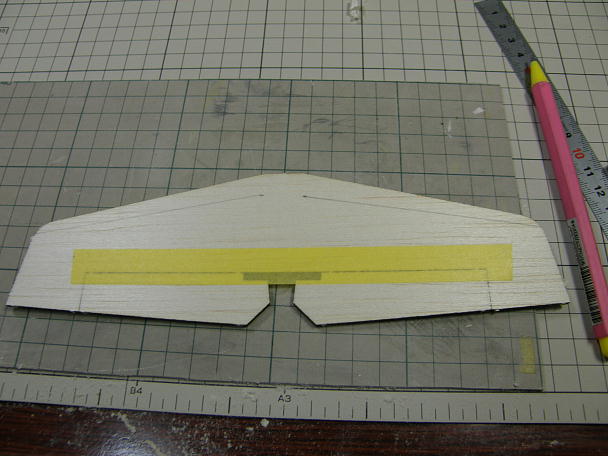

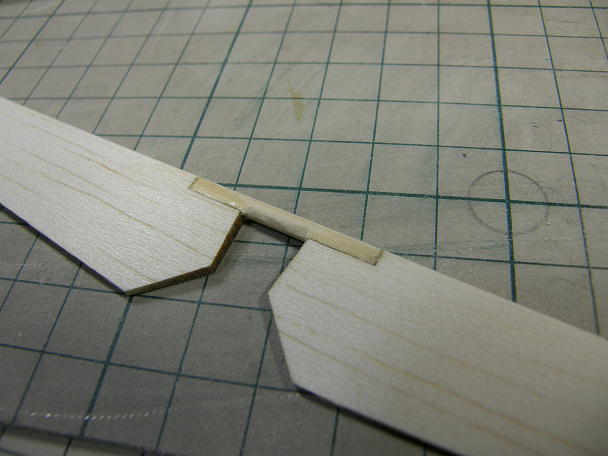

水平尾翼の加工です。 水平尾翼とエレベーターは一枚のバルサ板にレーザーで切れ込みを入れた物です。 整形時は一体で整形しますので、整形中にバラバラにならないようにマスキングテープで仮止めをして おきます。 後縁を削ります。 運用が面倒になるので、後縁は1ミリを限度に削って行きます。 荒削りはバルサカンナで、 その後、サンディングブロックで整形します。 整形の終わった水平尾翼です。 左右のエレベーターの連結は3×3ミリのヒノキです。 1ミリのカーボンロッドを打ち込んでアンカーにします。 位置決めをして連結用のヒノキを接着します。 アンカー用のカーボンロッドを打ち込み、瞬間接着剤で固定します。 連結用ヒノキ材とエレベーターのヒンジ側を整形します。 ラダーも同時に整形します。 |

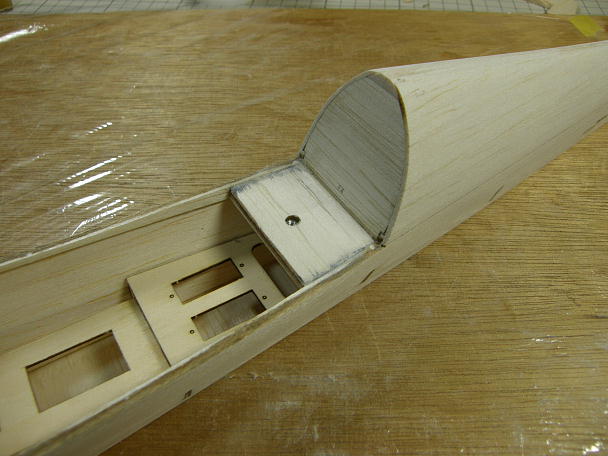

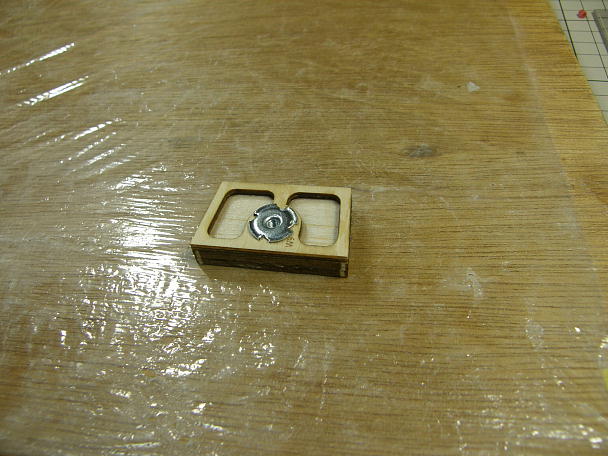

ウイングボルト受けです。 肉抜きされた1.8ミリベニヤを2枚、3ミリバルサを2枚重ね、爪ナットを打ち込んで 接着します。 胴体側板に合わせてバルサ部分を整形します。 胴体に仮止めをして、側板のラインをケガキます。 この角度はウイングボルトを締めたときに、ボルト底部が主翼上面に沿った角度となります。 ケガキ線に沿って削ります。 胴体に接着します。 きむらクラフト流なら、バルサに下穴を開けて、瞬間接着剤で固めてタップを立てる 所ですね。 |

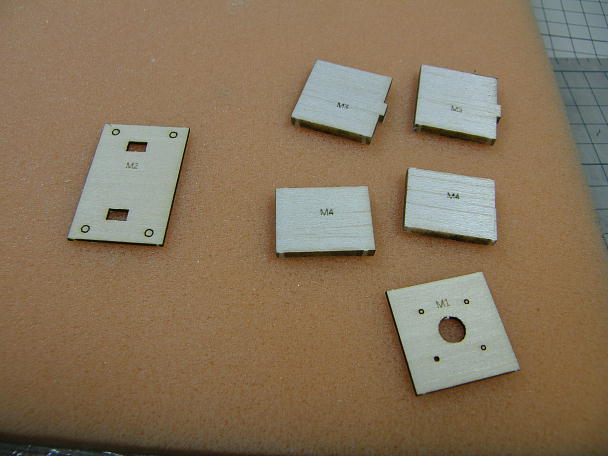

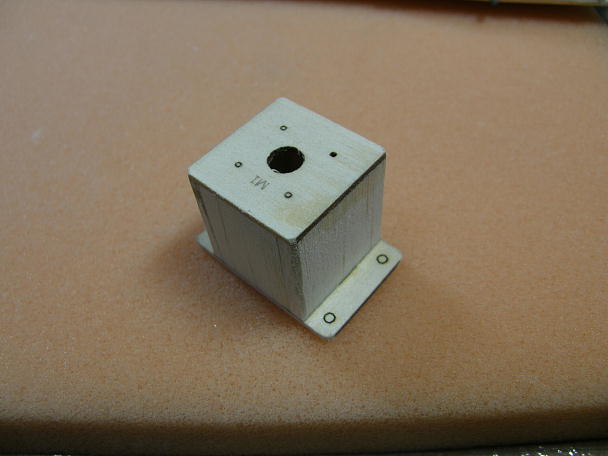

モーターマウントのパーツです。 組み立てるとダウンスラストの付いたマウントが出来上がります。 組み上がったモーターマウントでする |
