OWL200 リンケージなど

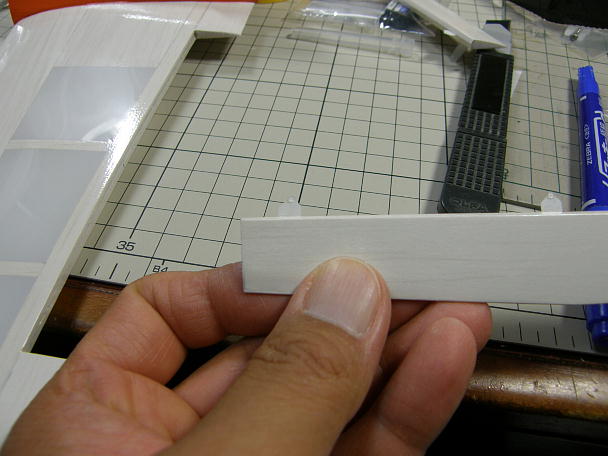

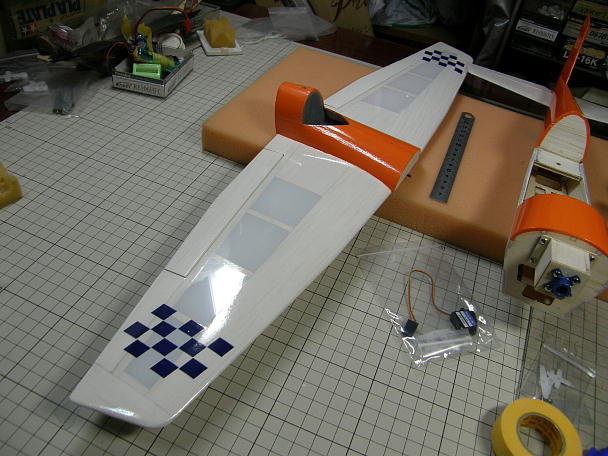

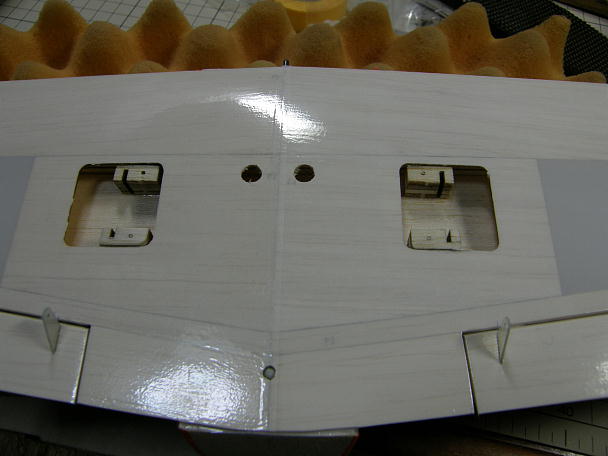

エルロンヒンジもムサシノライトヒンジを細く切って使用します。 動翼側にカッターでヒンジ溝を作ります。 ヒンジ溝は私の場合、フリーハンドの上、カッターで一刺しです。 ずれてしまって も、何回かはやり直しが効きます。 ヒンジを刺して瞬間接着剤を流しておきます。 主翼側にヒンジ溝を加工して、仮組みをしてみます。 位置が合ったら、動翼に接着したヒンジの先端に芥子粒台にスーパーXを付けて主翼に差し込みます。 エルロンが付いた主翼です。 キャノピー内部に水性プラカラーのグレーを筆塗りしてあります。 |

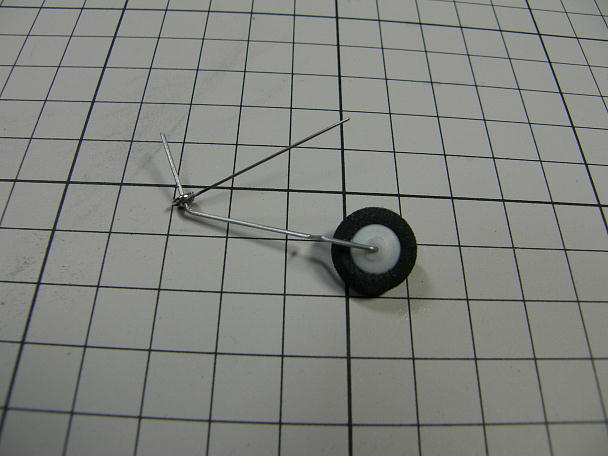

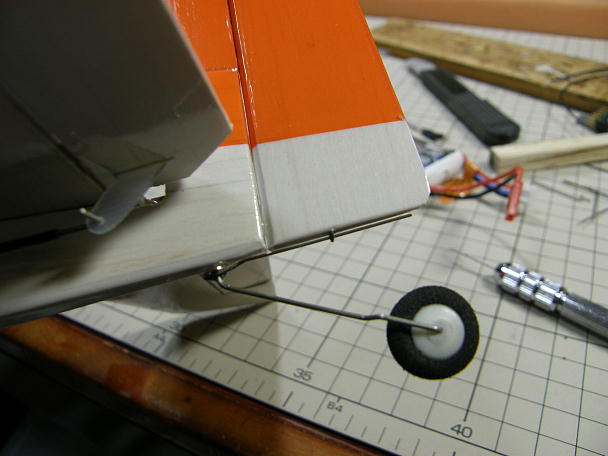

作っておいたカーボンメインギヤを取り付けます。 テールギヤは0.8ミリピアノ線とワッシャーをハンダ付けして作られた物が付属しています。 タイヤは自分で調達しました。 ラダーとテールギヤを連結するパーツです。 ラダーに下穴を開けて差し込み、瞬間接着剤で固定します。 これでラダー連動テールギヤーになります。 |

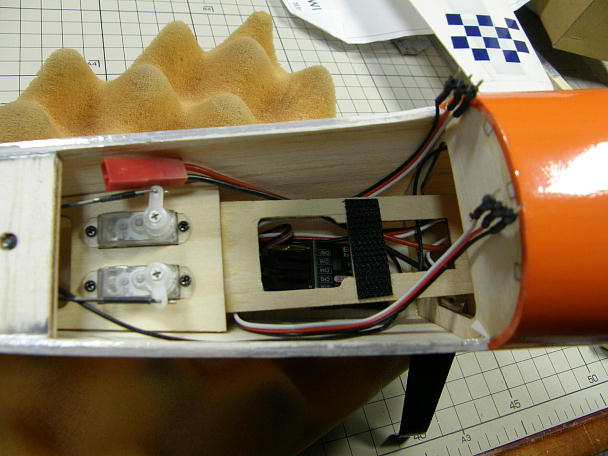

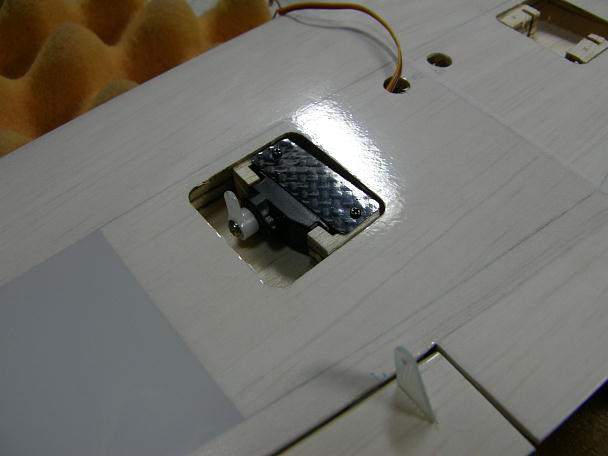

サーボホーンを加工します。 不要部分を切り取って、成型します。 エレベーターとラダーリンケージはZベンドした0.8ミリピアノ線とカーボンロッドをシュリンクチューブでラッピング、 ニュートラルを合わせて瞬間接着剤で接着します。 エルロンのサーボベッドはキットに付属するバルサレーザーカット品を積層して作ります。 サーボベッドの間隔は実際の サーボを使ってサーボとベッドに隙間の出来ない様にします。 サーボを押し込んで、カーボンプレートで押さえ込みます。 カーボンプレートは樹脂が余った時に作り置きした2プライ 程度の物です。 カーボンプレートの裏面にスーパーXを一滴だけ垂らして、軽くカーボンプレートとサーボを接着しています。 リンケージはお馴染み、1ミリカーボンロッドに先端をL字に曲げた0.8ミリピアノ線。 シュリンクチューブでラッピングして 瞬間接着剤で固定します。 付属したサーボカバーに穴開け加工をして、ホワイトで塗装します。 バッテリースペース下に受信機を押し込んでエルロン用コードを出しました。 |

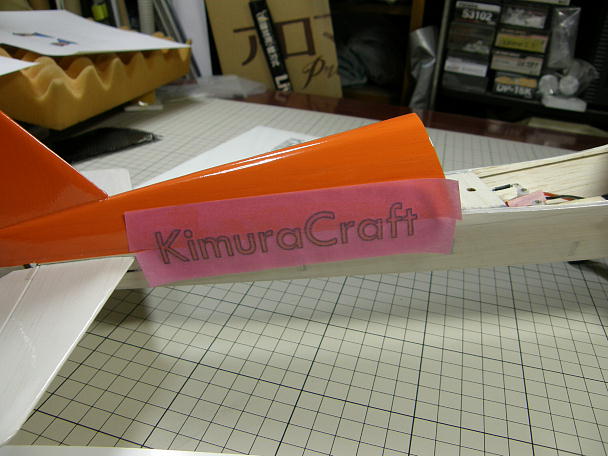

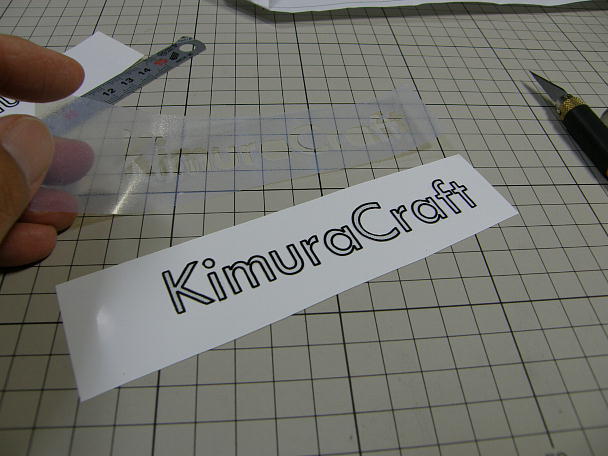

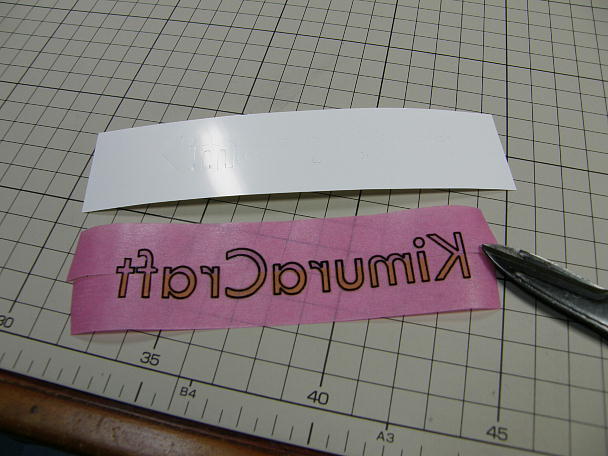

自分の写真を反転させて2枚印刷、デコパネに貼って簡易パイロットにします。 簡易パイロットをコクピットに両面テープで取り付けてキャノピーをネジ止めします。 ステッカーは自作です。 不要部分を切り抜いて剥がします。 低粘着のマスキングテープで転写します。 機体にマスキングテープごと貼り付けて、マスキングテープだけそっと剥がせば完成です。 |
