胴体の製作 3

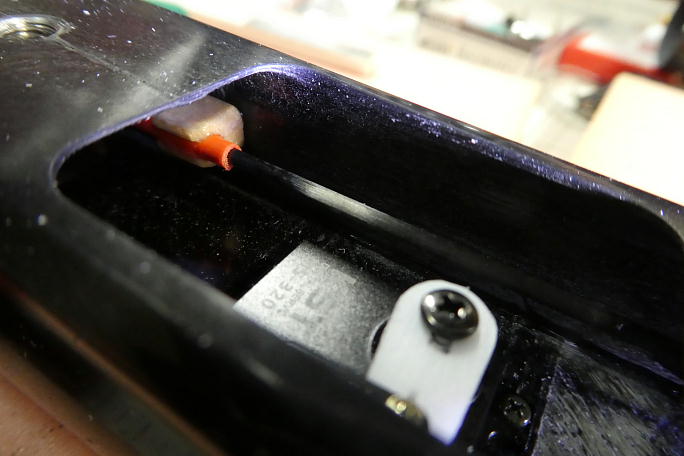

バルサブロックからリンケージサポートの馬を作ります。 サポートのパイプがパチンとはまる感じに削り出します。 先に通しておいたサポートパイプと組み合わせて、胴体内部に瞬間接着剤で接着します。 |

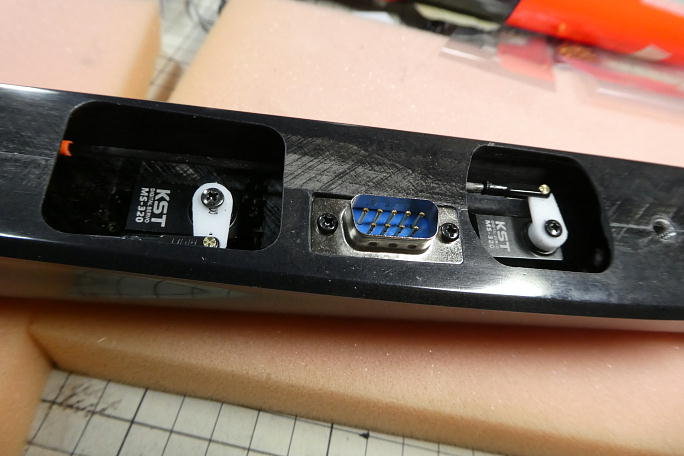

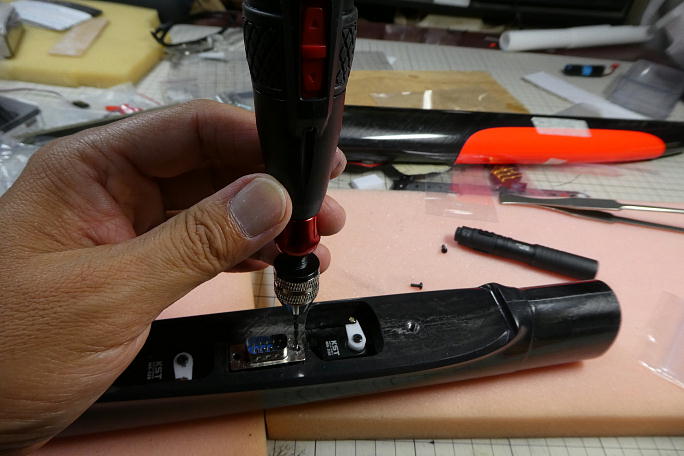

胴体側のD−SUB9ピンコネクターを2.6ミリのタッピングねじで取り付けます。 |

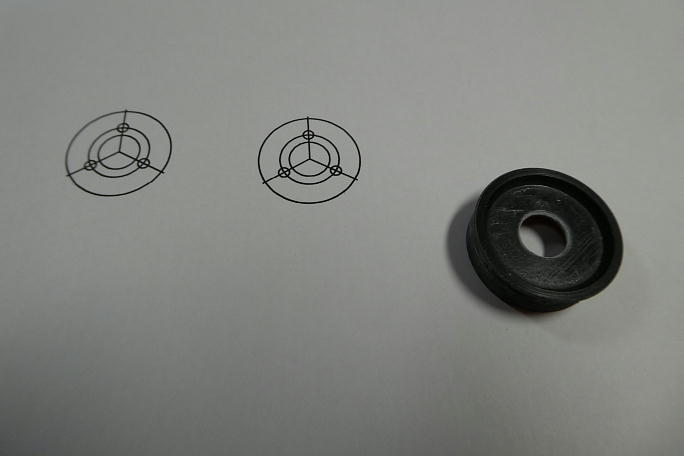

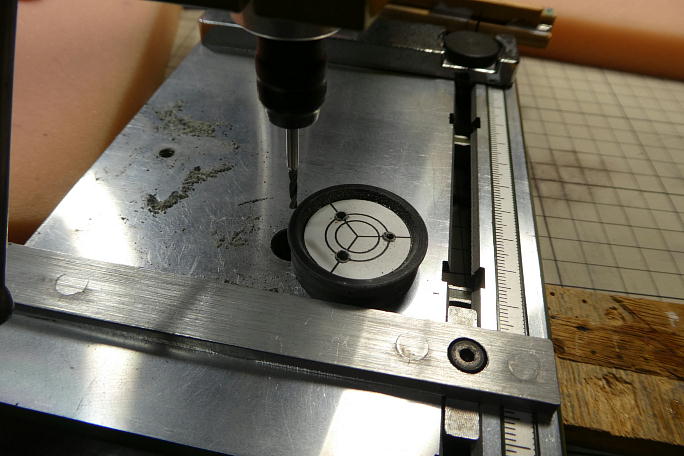

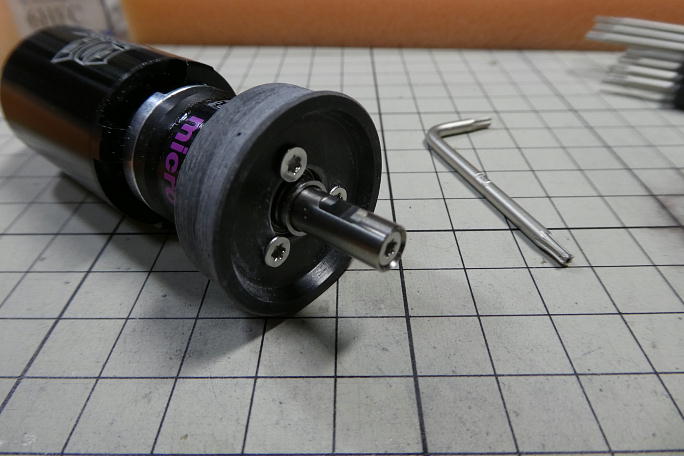

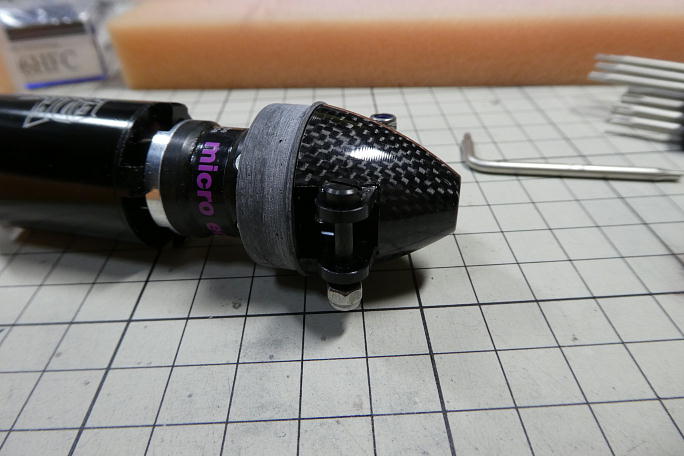

モーターマウントにモーター取り付け穴を加工します。 Microeditionのギヤは取り付けネジが3本なので、120° 間隔の穴を開ける必要があります。 PCで120°間隔の穴が開けられるように型紙を作成しました。 型紙を切り抜いてスプレー糊でモーターマウントに貼り付け、リュータースタンドを使って型紙に従い穴を加工します。 取り付けねじが皿ネジなので、面取カッターで皿穴加工をします。 モーターの取り付け具合を確認するために仮組をしてみます。 スピンナーを取り付けて、モーターマウントの芯とシャフト位置を確認します。 モーターマウントのフランジとスピンナー の縁がピッタリと合いました。 |
