Xplorer3E 主翼の製作 6

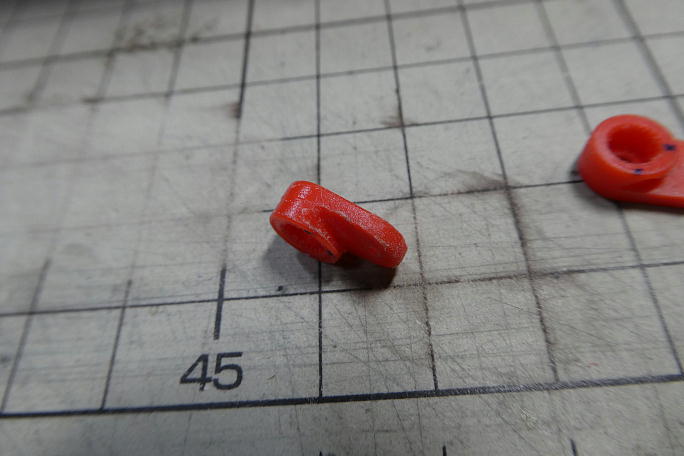

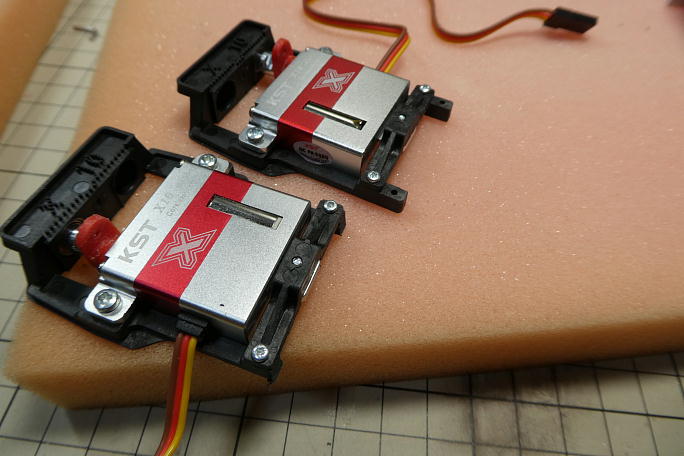

フルにサーボの舵角を使用するため、サーボホーンにクレビスの逃げを加工します。 サーボホーンは一番中心に近い 穴を使用します。 サーボにサーボホーンを取り付けておきます。 サーボは1520μsでニュートラルを出し、サーボホーンは真っ直ぐに 近い位置に取り付けます。 サーボロックにサーボを取り付け、不要なKST X10用の耳は切り落としておきます。 サンディングボードでサーボロックの接着面を削って平滑面を出しておきます。 |

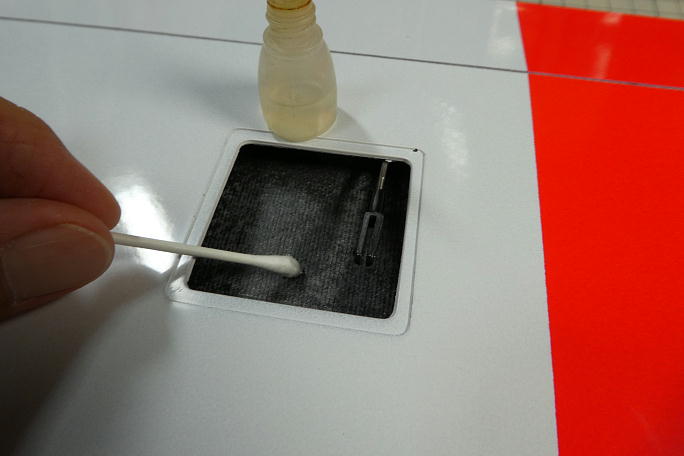

サーボホールの内壁をサンディングして接着面を平滑にしておきます。 サーボホールとサーボベッドの接着面を硬化促進剤で拭いておきます。 この時に使用する硬化促進剤は効果時間 長めなロックタイトの712です。 |

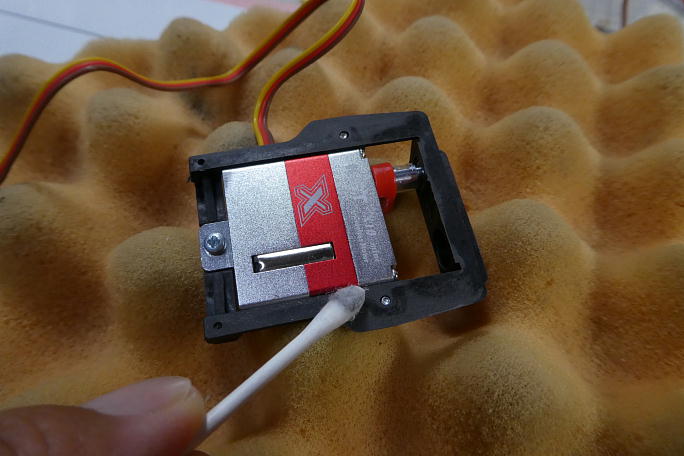

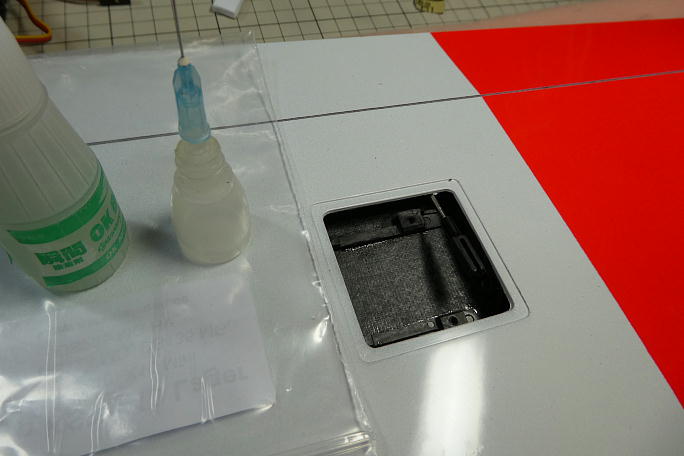

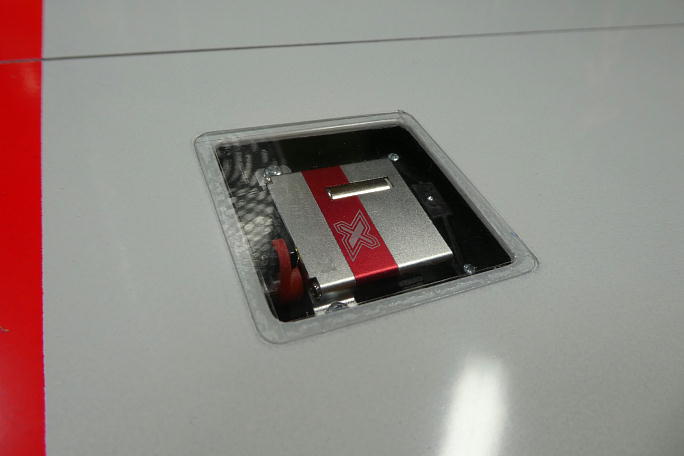

フラップで作ったテンプレートを使いエルロンニュートラルを出し、サーボも1520μsでニュートラルを出して、 サーボロック四隅のみ一滴ずつの中粘度瞬間接着剤で接着、直ぐにボブスミスの硬化促進剤で硬化させます。 一度サーボょ取り外し、サーボロックの全周に中粘度瞬間接着剤を流し、直ぐにボブスミスの硬化促進剤で硬化させます。 この瞬間接着剤と硬化促進剤との連携プレーで、表皮に歪みの無いサーボ取り付けが可能になっています。 延長コードを接続、極細のタイラップで束ねて抜け防止にします。 小さいサーボホーンが使えたので、サーボカバーはフラットな物になっています。 細く切った両面テープで取り付けました。 |

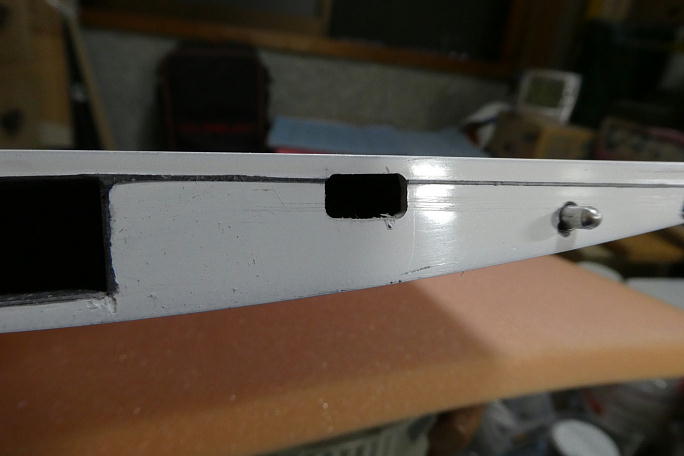

センター翼翼端で作ったテンプレートに基づき、コネクター取り出し口の拡大を行います。 テンプレートに従い、拡大したコネクター取り出し口です。 |
