Shadow2の製作 5 (製作依頼品)

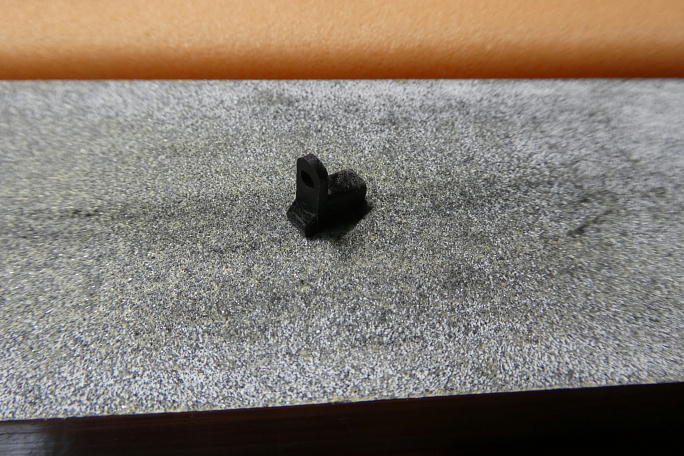

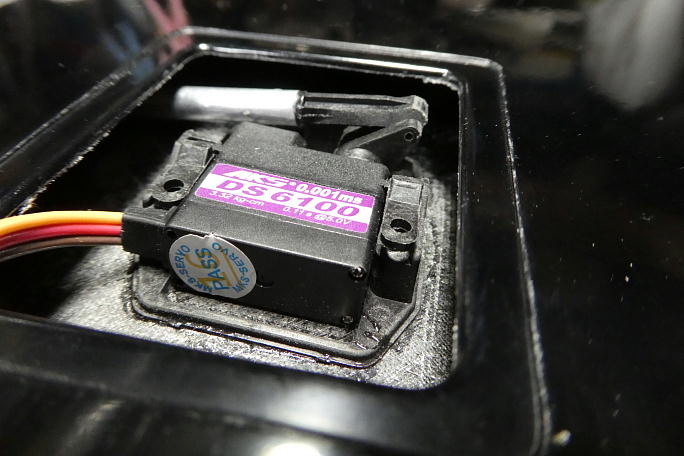

サーボを仮取り付けして、最終の動作確認をします。 フラップのブレーキ動作時の舵角も必要量取れてほっと一息です。 サーボをサーボベッドに取り付けるブロックのサイズが合いません。 無理して締め付けると主翼が歪みそうです。 ブロックをハーボベッドに入るサイズまで削って調整します。 ポジドライブのドライバーを使い、締めすぎに注意しながら二本のポジドライブネジでサーボを固定します。 ブラスホーンの首にカーボンパウダー入り5分エポキシを盛って接着、補強にします。 |

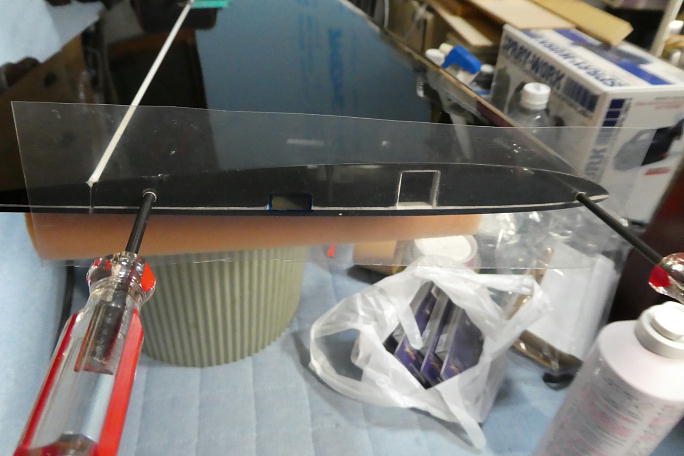

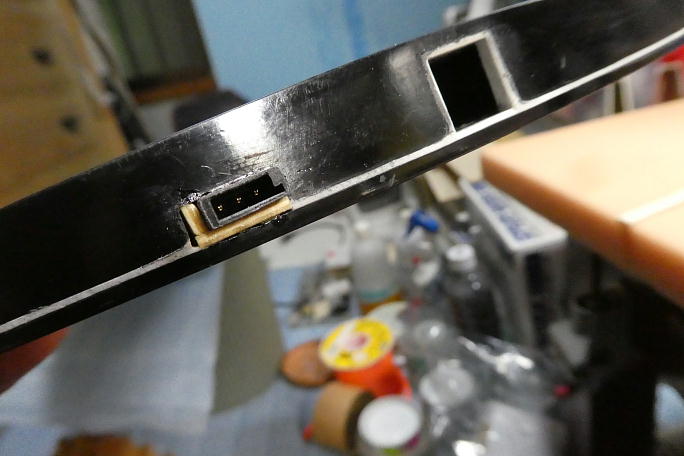

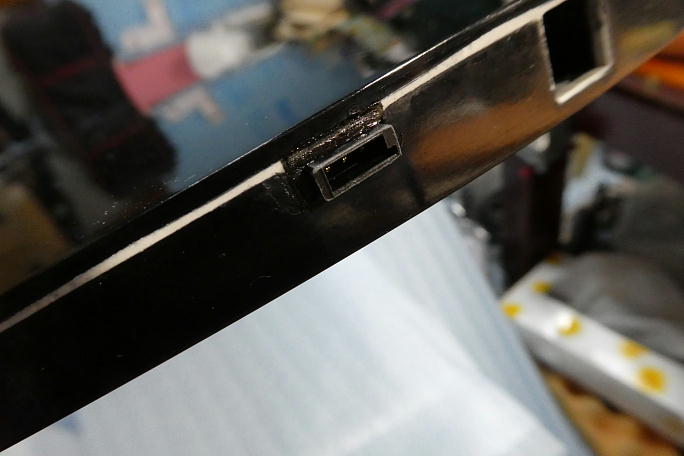

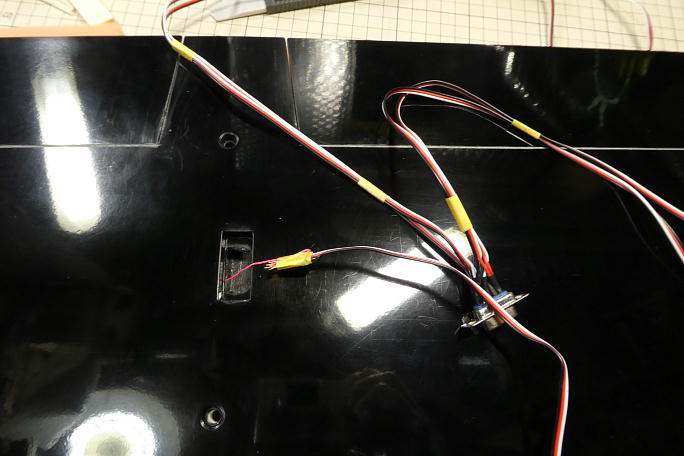

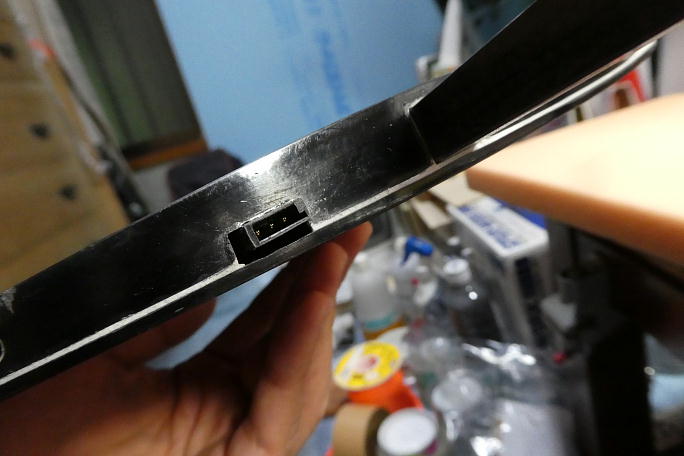

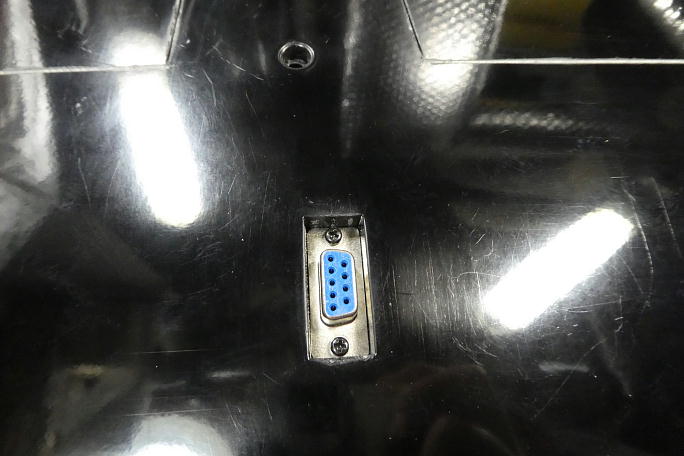

この段階で、翼端のコネクターホールの位置を記すテンプレートを作っておきます。 コネクターを接着してしまうとテンプレートを作るのが大変になります。 フラップサーボ、エルロンサーボ用のハーネスに重りを付けた水糸を取り付け、主翼内に通します。 この作業、今回は 水糸を使っていますが、糸ハンダを使うととても楽です。 D−SUB9ピンコネクターを2.6ミリのタッピングネジで取り付けます。 エルロンサーボ連結用のメスコネクターカバーは主翼に接着するため、表面のサンディングと硬化促進剤での拭き上げ をしておきます。 カンザシの角度に合わせて、2ミリ突き出して瞬間接着剤でメスコネクーほ接着します。 コネクターホールが大きいので隙間が出来てしまいました。 2ミリベニヤで隙間を埋めました。 更にカーボンパウダー入り5分エポキシを塗り、サンディングして仕上げます。 |
