Shadow2の製作 9 (製作依頼品)

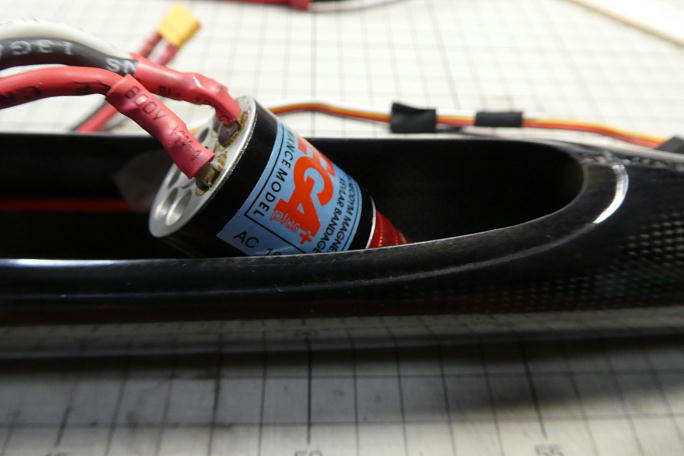

開口部が狭いので、モーターはこの位置から後ろからしか挿入が出来ません。 モーター直後にサーボを積みたいので、
開口部を拡大してモーターをもっと前から入れられるようにします。

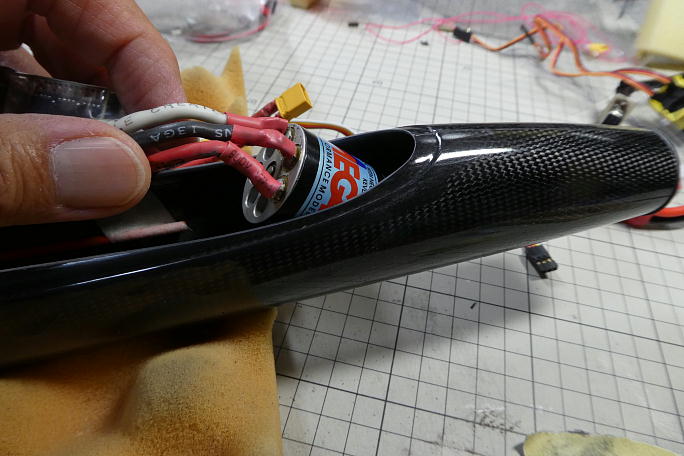

開口部の縁を削って、この位置からモーターを挿入出来るようにしました。

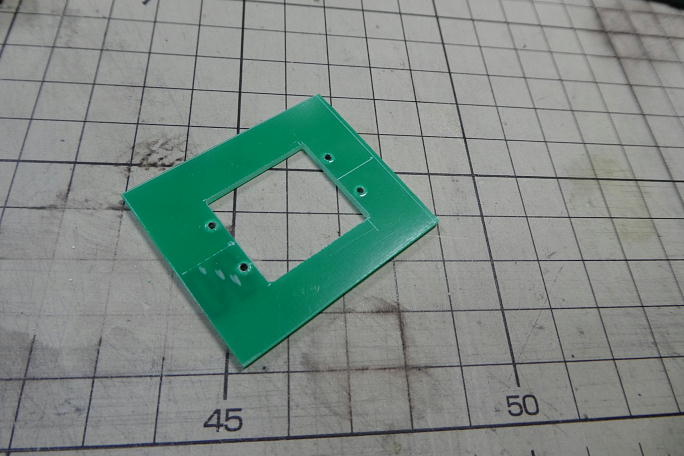

サーボベッドは1.5ミリFRP板から切り出します。



サーボの耳ギリギリまで削りました。

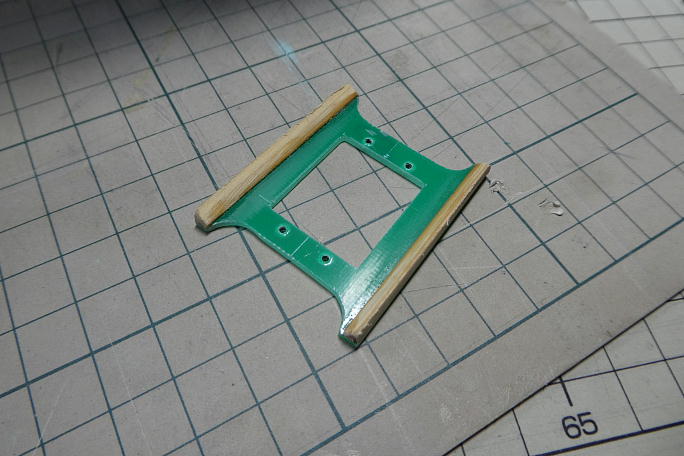

3×3ミリヒノキ角材を三角に加工して、サーボベッドに接着します。  胴体へ接着する際の接着面積確保の為です。

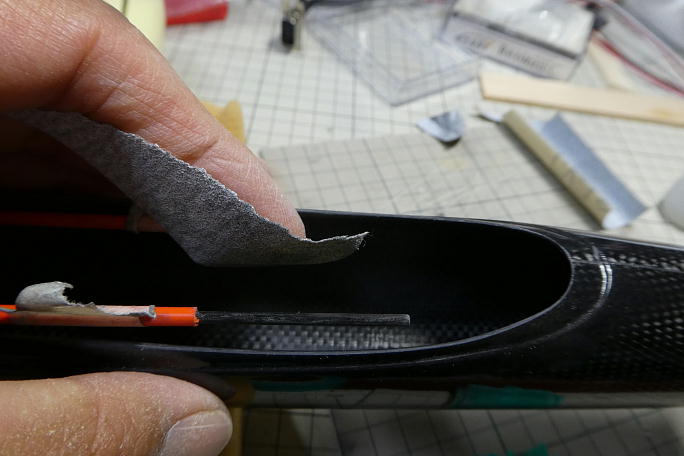

胴体内壁のサーボベッドを接着する部分をサンディングしておきます。



サーボを付けた状態で胴体の底部にサーボが着くギリギリまでサーボベッドを下げて、低粘度瞬間接着剤でサーボベッド
を接着します。

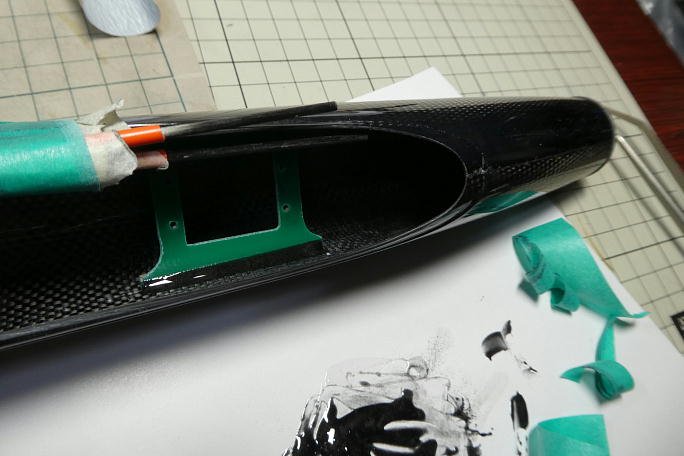

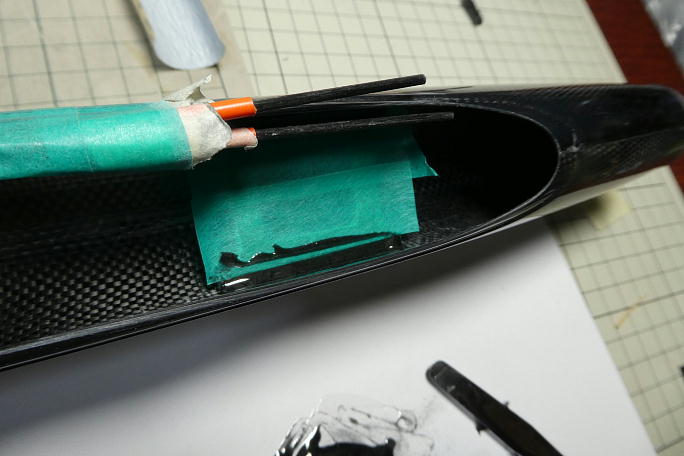

マスキングをしてカーボンパウダー入り5分エポキシを盛ってフィレットを作ります。  マスキングテープは盛り上げ後
直ぐに剥がしておきます。
