Shadow2の製作 10 (製作依頼品)

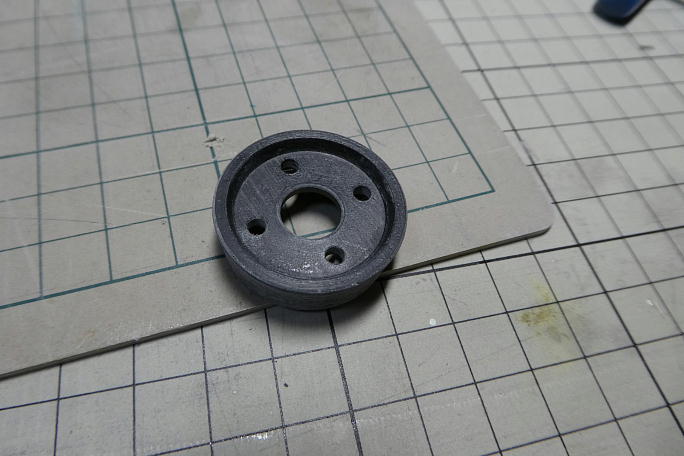

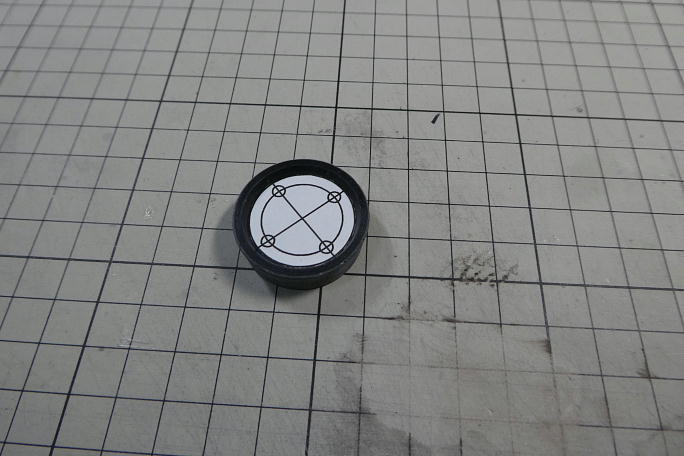

モーターマウントにギヤユニットの取り付け穴を再現した型紙を作り、スプレー糊で貼り付けます。 型紙の交点にポンチを打ち、ドリルで穴を開けます。 加工の終わったモーターマウントです。 取り付けねじはトラス頭なので、今回は皿加工は無しです。 ネジ位置の確認と、マウント中心にシャフトが来るかを確認するためにモーターを取り付けてみます。 スピンナーも合わせて、モーターの芯を確かめます。 |

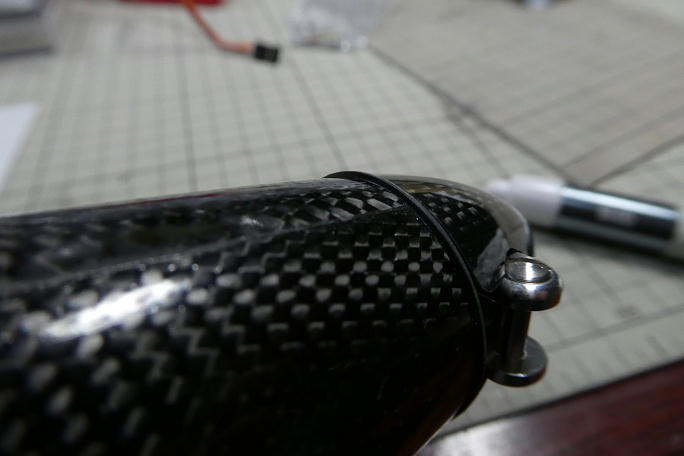

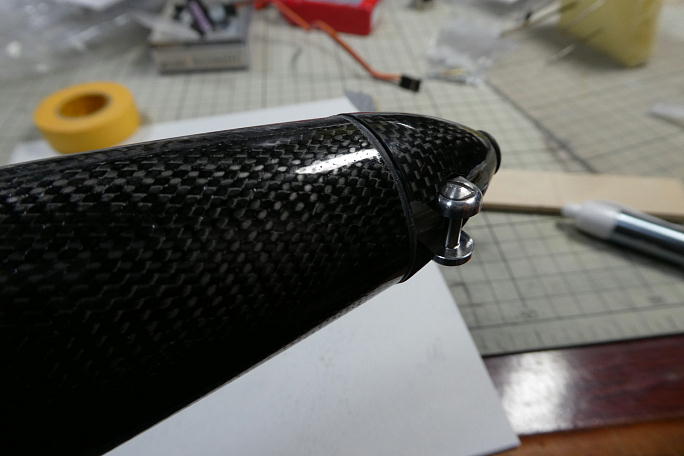

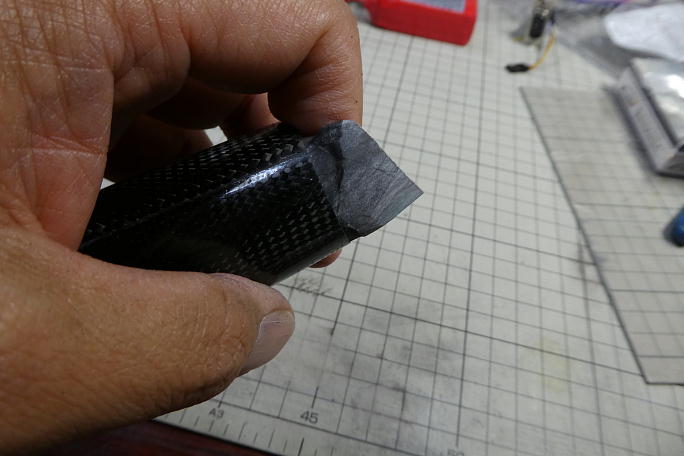

スピンナー径30ミリに対して、ノーズ径が28ミリしかありません。 3ミリカットしてスピンナーに合わせました。 ノーズ内壁をサンディングしておきます。 パーテーション部分が盛り上がっていたりするので、均しておきます。 モーターマウントは低粘度瞬間接着剤で接着します。 胴体とモーターマウントの隙間と、モーターマウントのシャフト穴 から瞬間接着剤のノズルを入れ、胴体内部のモーターマウントと胴体の隙間にも低粘度瞬間接着剤を注入して おきます。 接着の終わったモーターマウントです。 フランジ部分がはみ出しています。 はみ出たフランジを胴体に養生をしてから削り落としました。 |
