VINCOの製作 10

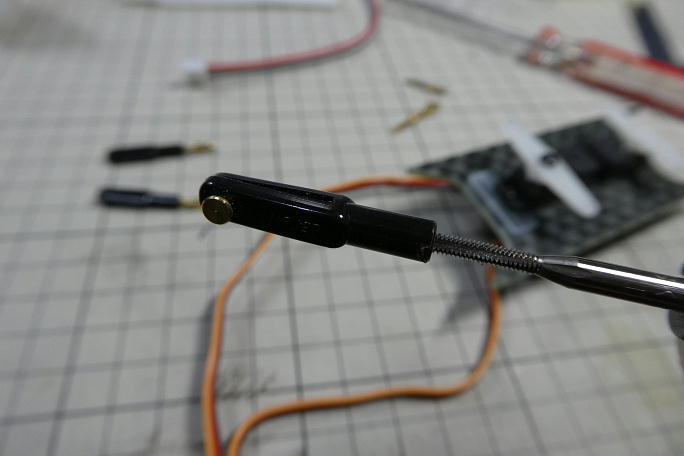

エレベーター、ラダーのリンケージはULTIMAと同じワイヤーリンケージになります。 サーボがワイヤーを引く部分には 樹脂クレビスとブラスホーンを使用しますが、ブラスホーンをスムーズ入れる為にクレビスにM2のタップでネジを切って おきます。 組み合わせておきます。 |

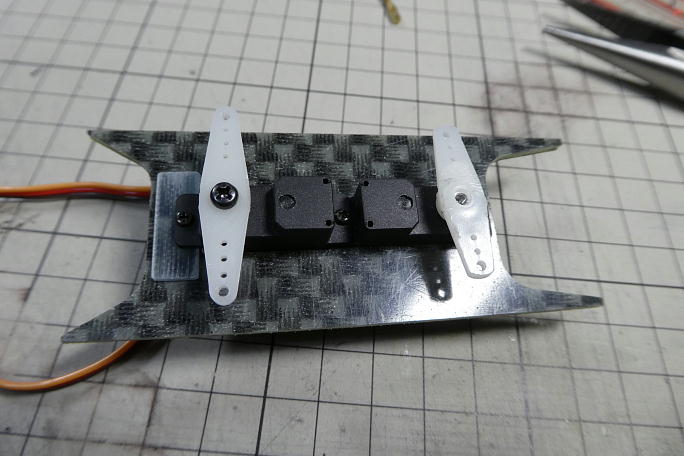

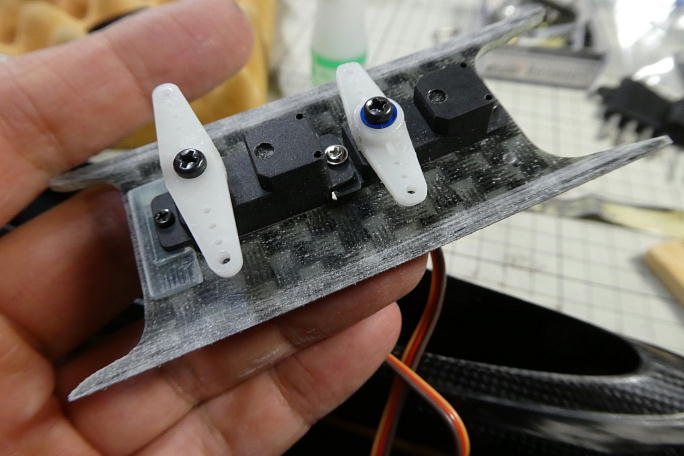

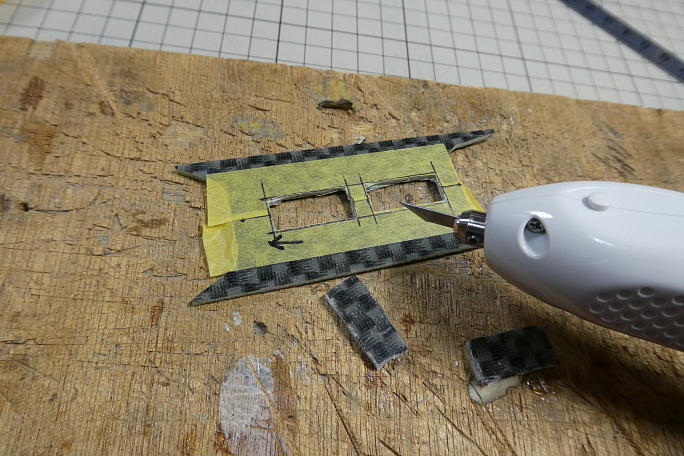

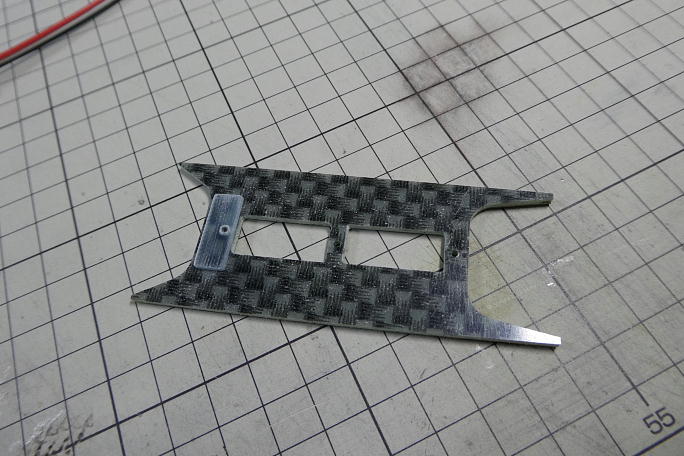

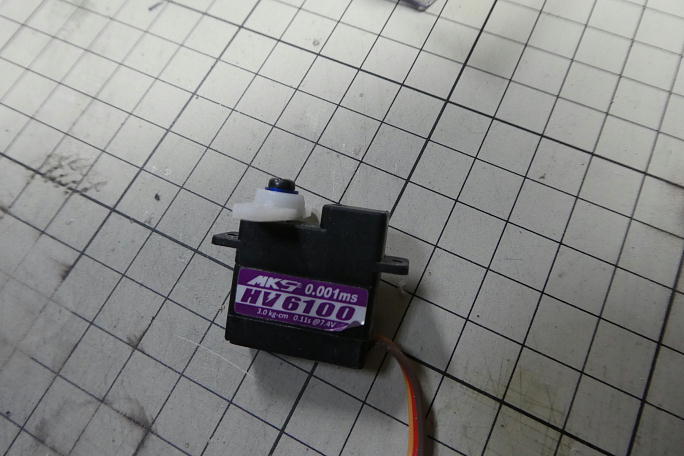

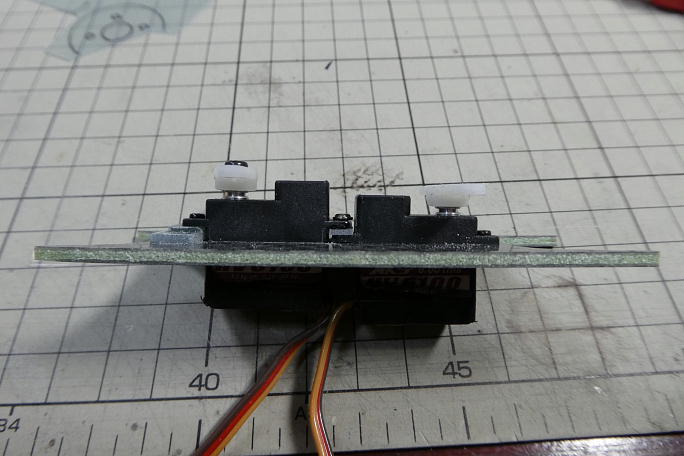

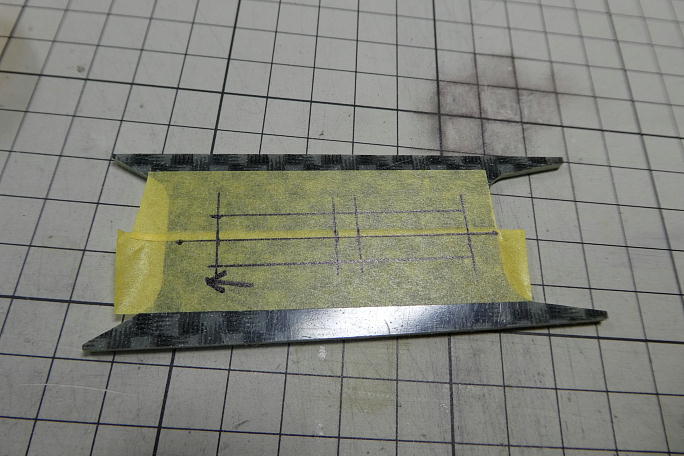

サーボベッドにサーボの入るスロットを加工します。 サーボベッドにマスキングテープを貼って、サーボホールを ケガキます。 超音波カッターで切り取り、ヤスリで仕上げます。 エレベーターリンケージとラダーリンケージが干渉しないようにサーボの耳を重ねますが、上になるサーボの固定部分に 1ミリFRP板を接着して高さを合わせます。 仮組してみましたが、高低差が足りません。 これではリンケージが干渉してしまいます。 更に1ミリかさ上げしましたが、コレでも高低差が不足しています。 サーボホーンの上部分を抜いて、逆向きに押し込んでみましした。 組み付けたところ、良い感じの段差が付きました。 0.5三のFRP板で作ったバッテリーホルダーの仮組もしてみます。 |
