SUPERSINBAD60 胴体の製作 1
今回はモーターグライダーとして製作するので、一番前の胴枠を2ミリベニヤにコピーしてモーターマウントを作ります。 外枠を超音波カッターで切り抜きます。 成型の終わったベニヤ製胴枠(左)とオリジナルの胴枠(右)です。 |

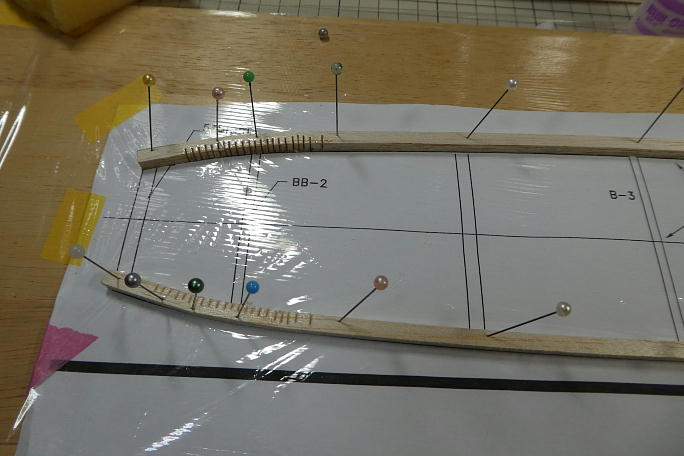

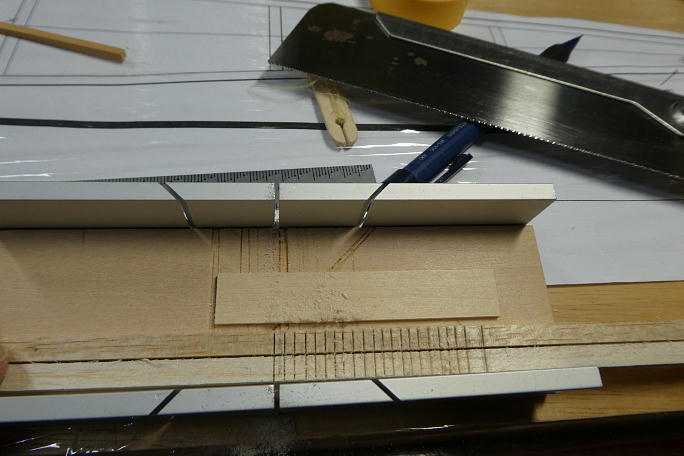

外側フレームになる5*5バルサの曲がりがキツいところにノコ目を入れて曲げやすくします。 左右の分、二本同時に加工します。 図面に合わせて胴枠を曲げながら胴枠を図面においていきます。 カーブが決まったら、低粘度瞬間接着剤を染みこませて固定します。 図面に合わせて胴枠を置いていきます。 |

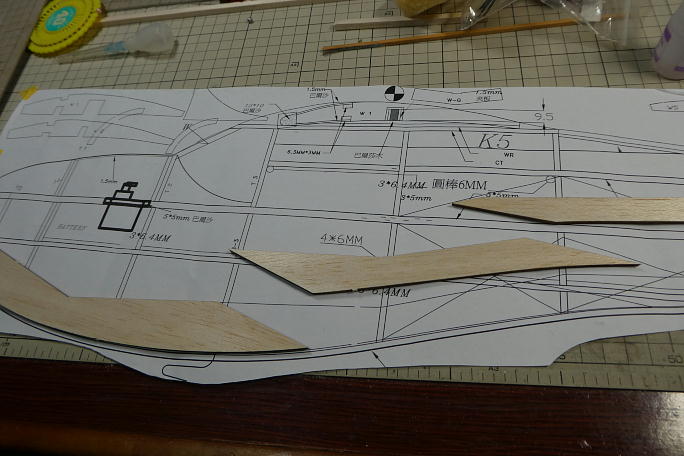

3分割のフレームは図面に合わせて繋げておきます。 そのまま繋げると図面とは違った形になってしまいます。 フレームに胴枠の位置を書き込んでおきます。 |

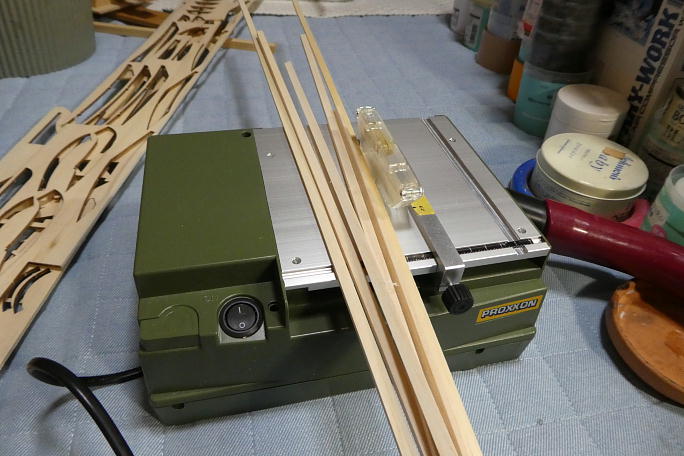

6*4ミリバルサはなぜかキットには含まれません レーザーカットのパーツを取り外したジャンクから切り出します。 |

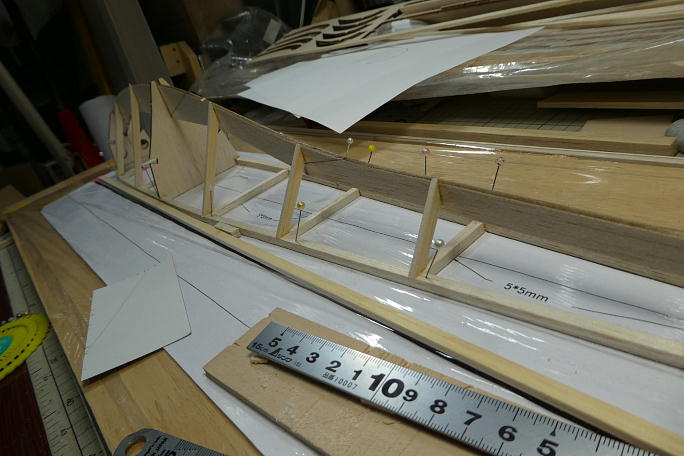

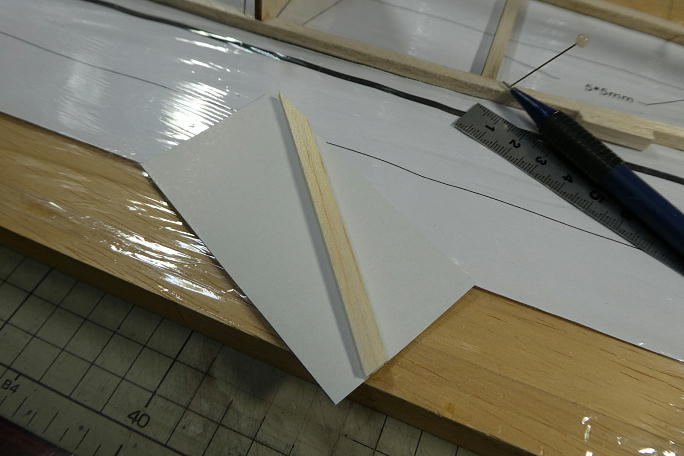

モーターを取り付ける1番前のレームはボール紙で作った型紙でダウンスラスト分の5°傾けて接着します。 レーザーカットキットとはなっていますが、全ての胴枠がカットされている訳ではありません。 カットされている2枚の 胴枠を除いて、6*4ミリバルサから切り出します。 その為に、ボール紙で型紙を作ってカットする目安にします。 ホール紙に付けた印から6*4ミリバルサをカットします。 胴枠、フレームの接着が終わりました。 |
