SUPERSINBAD60 胴体の製作 8

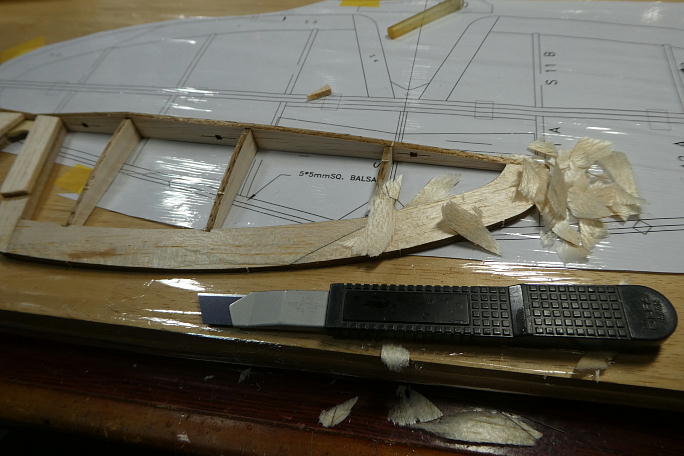

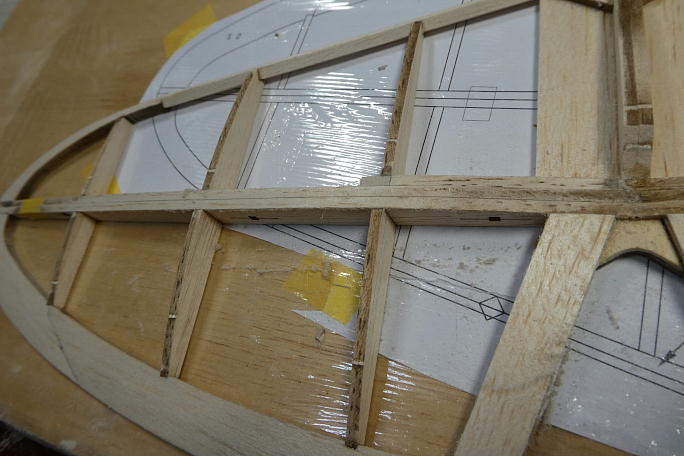

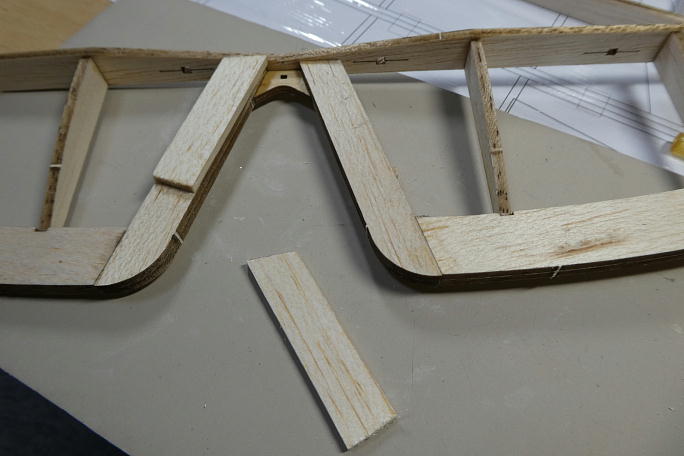

接着した底板にキットパーツの三角補強材も追加接着します。 エレベーターのスパー材とリブの段差をスクラップバルサを接着して埋めます。 後縁を1ミリを目安に削って成型していきます。 こちらもかなり削り甲斐があります。 前作ではスパー材とリブの段差を、リブをかさ上げする事で解決しましたが、今回はスパー材を削ってリブに合わせます。 固定翼側の前縁も角材だった物を削って前縁の半径に成型します。 |

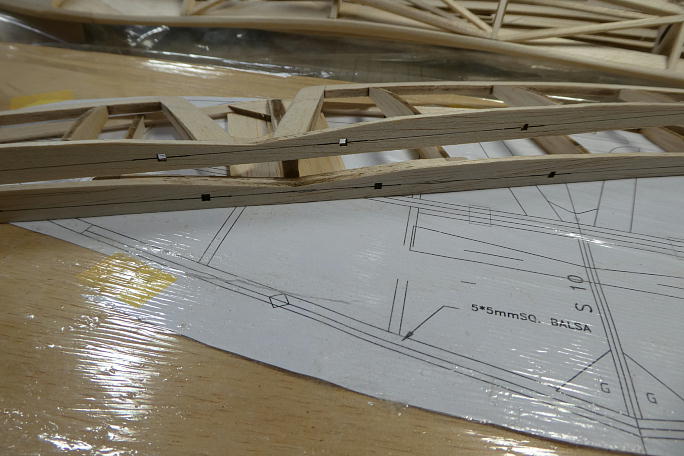

スパー材にエレベーターの舵角を確保するために角度付けを行います。 丁度、ヒンジ穴が予め加工されているので、 ヒンジ穴を繋げてセンターラインとし、そこから上下方向に角度を付けて削って行きます。 ヒンジはテトラの紙シートヒンジですが、この様に切り離し、真ん中に穴が開かないようにしました。 ヒンジを刺して舵角の確認をします。 上下20ミリも動けば問題無いでしょう。 |

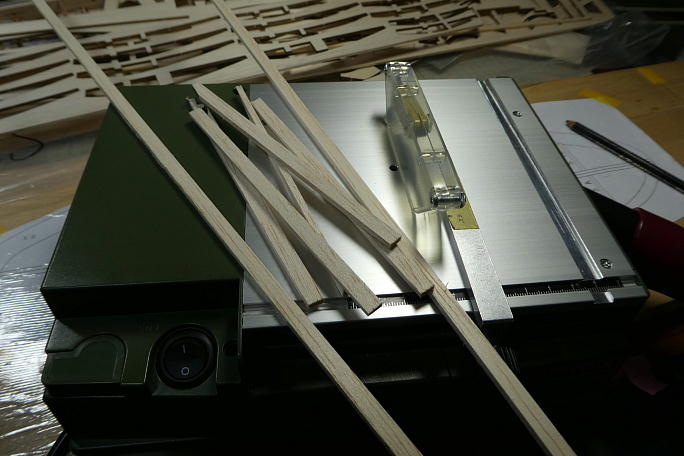

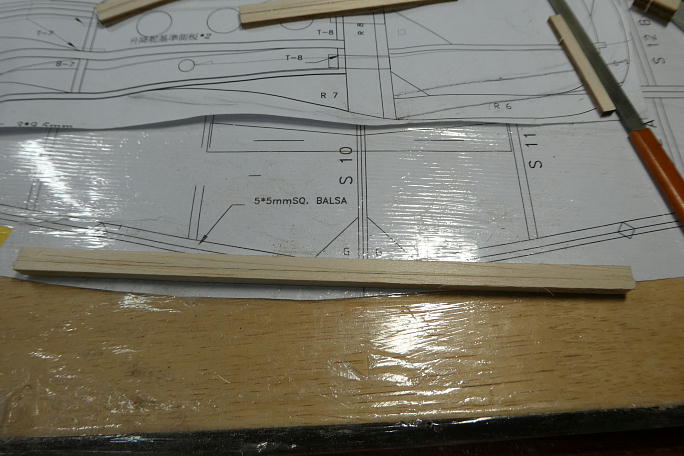

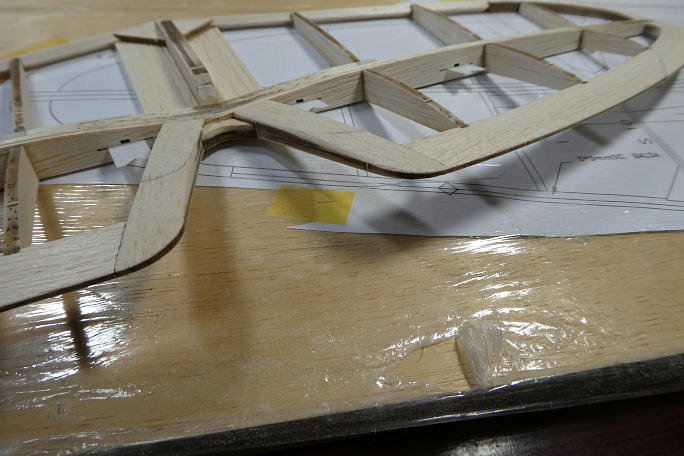

垂直尾翼の組み立てに入ります。 スロットが加工されていますが、こちらも2.5ミリでスロットが切られているので、 ヤスリで少しずつ広げてキュッとリブ材が入る様にします。 スパー側は本来イモ付けなのですが、前作に習って6*5ミリバルサを一枚追加して、その分でスロット加工をして 上げます。 スロット加工が終わったスパー材です。 リブ材はスクラップバルサから切り出す事になりました。 |
