SUPERSINBAD60 胴体の製作 10

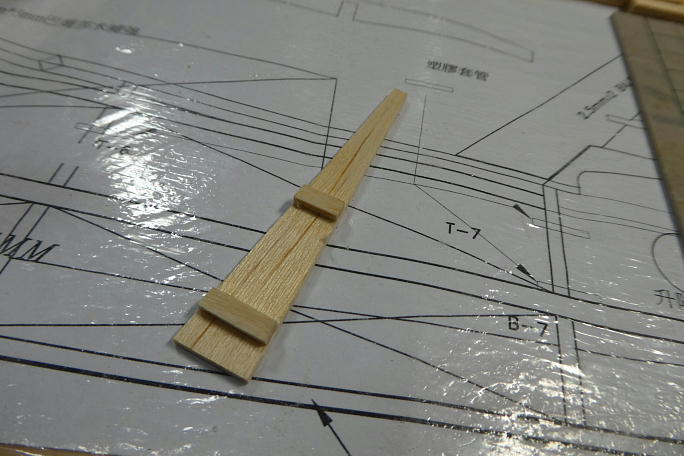

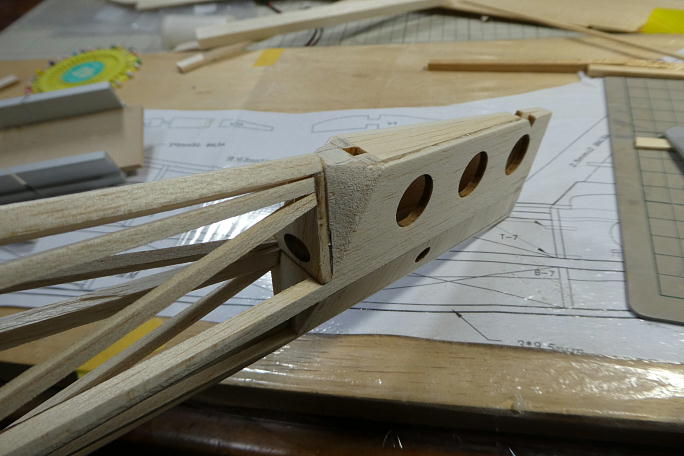

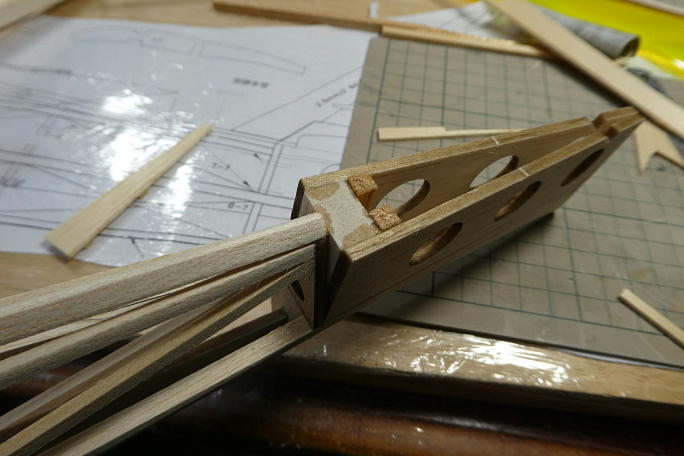

二次元の図面では判別が困難な水平尾翼マウント部分。 バルサブロックと5*5バルサ角材で補完します。 前作では 加減を見ながら隙間を埋めた感じになりましたので、今回は最初からブロック材としました。 水平尾翼マウント部分を補助部材とで接着した所です。 図面を直訳すると、穴の開いた左右の部材は上部で合わせる ように接着する事になり、水平尾翼の乗る面積が圧倒的に不足します。 蓋は2ミリバルサに桁を接着した物を用意しました。 蓋を接着、ざっと整形しました。 |

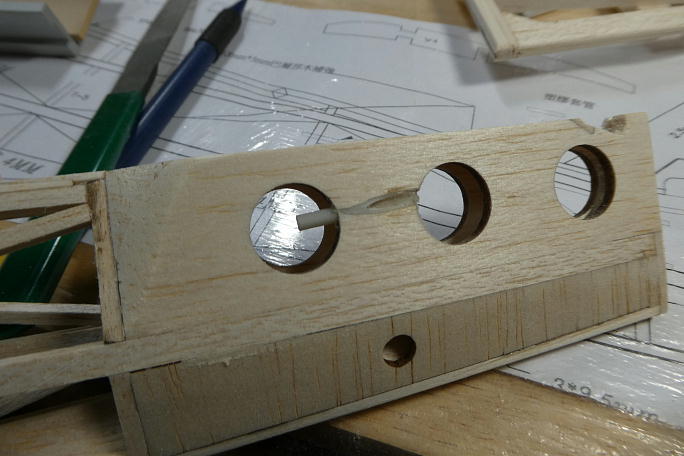

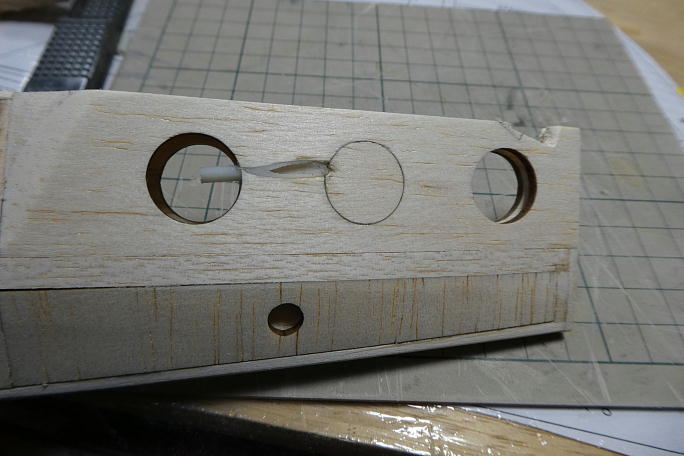

リンケージの取り出しには付属の樹脂パイプを斜めにカットした物を使用します。 この段階で胴体にモールドして しまいます。 樹脂パイプを接着後、マスキングテープで養生をして表面とツライチになるように削ります。 削り込んだ所、リンケージパイプ付近の強度が無くなってしまったため、肉抜き部分に蓋をする事にしました。 |

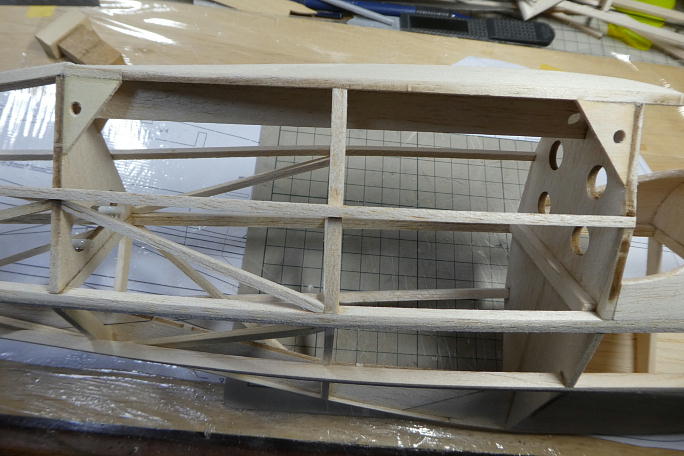

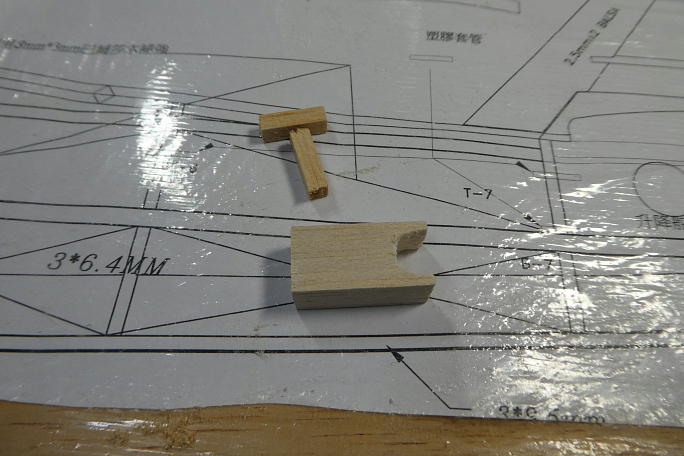

ゴム掛けダウエルの受けには1.5ミリベニヤから切り出したパーツを接着します。 この位置に接着します。 図面ではストリンガーの下に接着することになっています。 |
