Xperience PRO の製作2

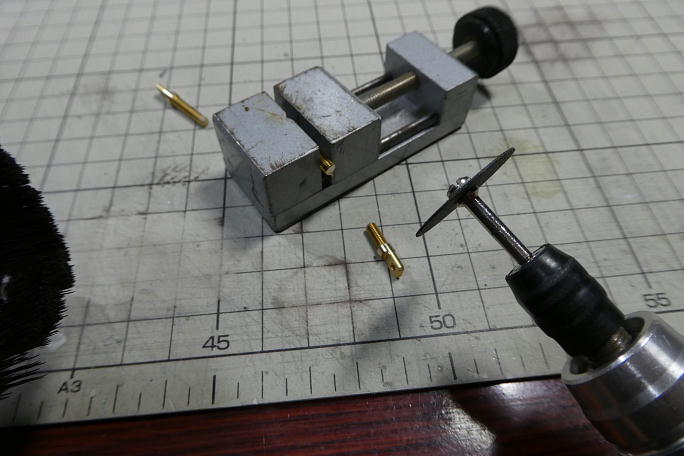

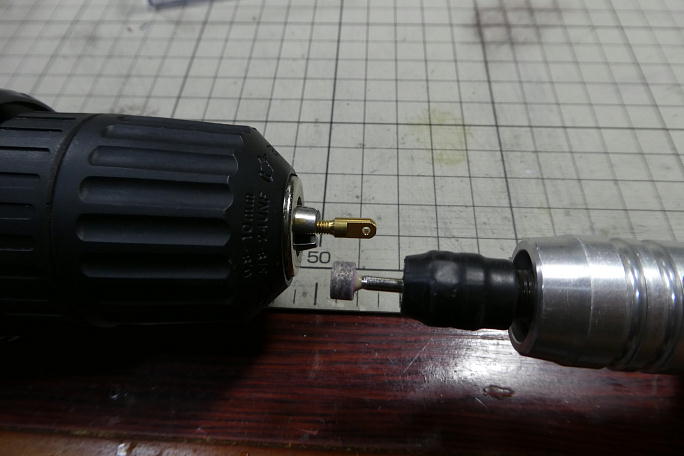

右の三本のブラスホーンはキット付属の物ですが、長さも形状もバラバラです。 フラップはブレーキ舵角を確保するためにホーンの背を低く抑えたいので、一番左のMP−JETのブラスホーンを使用 します。 右の二本はエルロンに使用します。 足の長さがバラバラなので、リューターの丸砥石でカットして揃えます。 いつも首の部分を動翼に納めるのに苦労するので、首の部分を削っておきます。 電動ドリルにブラスホーンを咥えて、回しながら削ります。 |

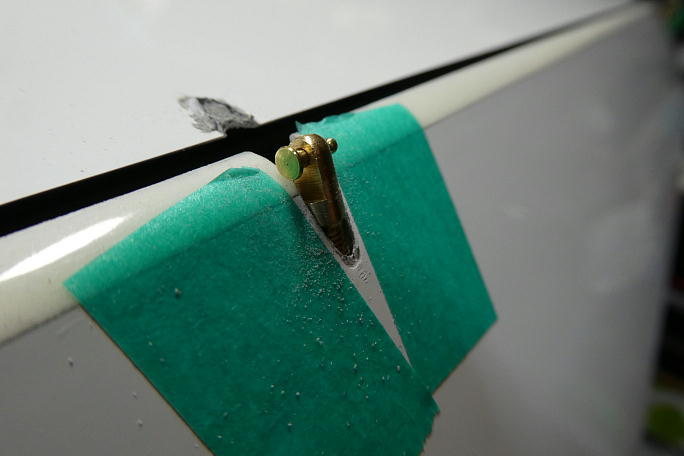

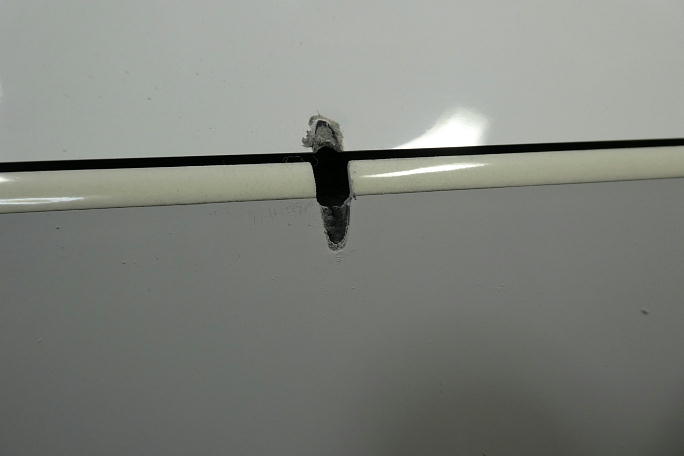

加工前のフラップホーン回りです。 先ずはフラップのインサートナットをM3のタップでさらって置きます。 樹脂や離型ワックスなどが沢山入り込んで います。 そのままねじ込むと、この位置までしか入りません。 しっかり奥までブラスホーンが入る様に削り、ロッドエンドに合わせてギャップシールも削ります。 ギャップシールはもろいので、削るときには力を入れすぎないように注意します。 |

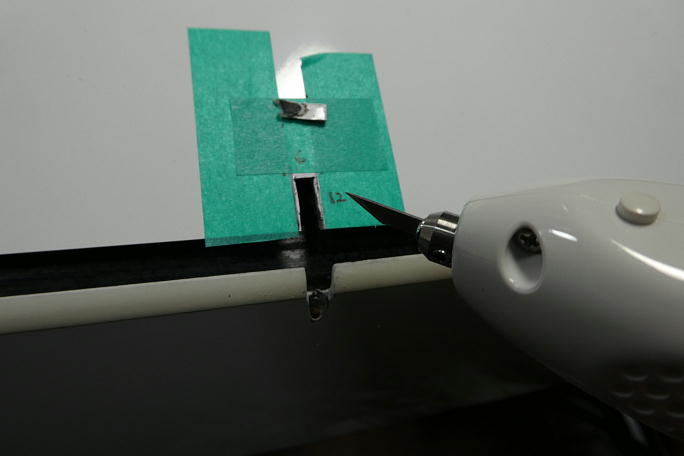

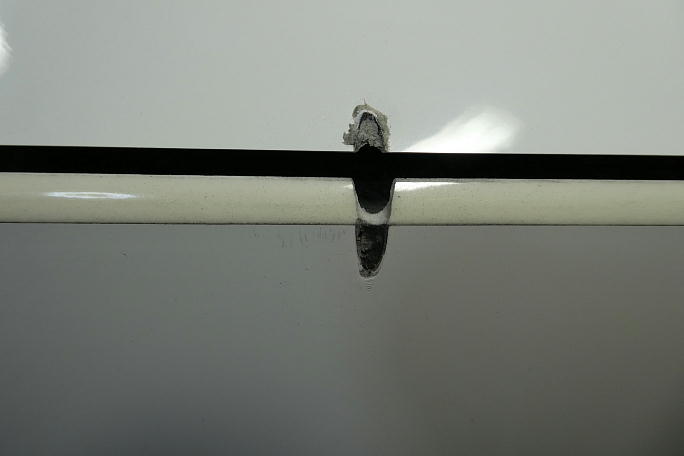

ロッドエンドの取り出し口は、今まで製作した機体の最小のサイズで切り開いておきます。 後は実際にサーボ、ロッド を組み込んでからサイズを調整します。 成型が終わったロッドエンドの取り出し口です。 樹脂クレビスのピンの逃げも加工します。 |
