Xperience PRO の製作3
貫通坑の加工。 ニュートラル時のホーンの出っ張りを考慮して、表皮部分を薄く削っておく。 |

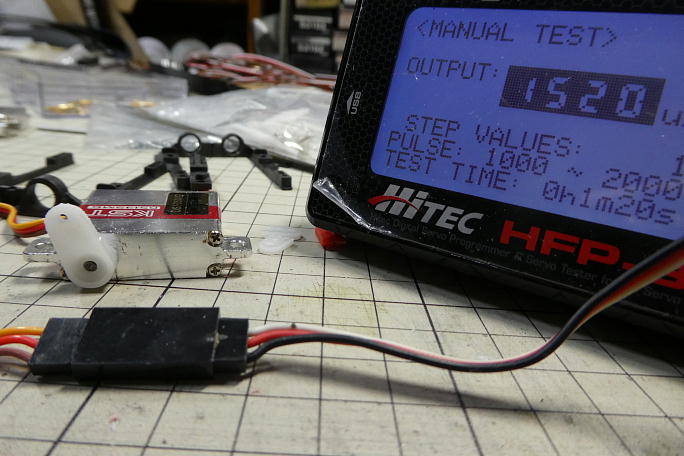

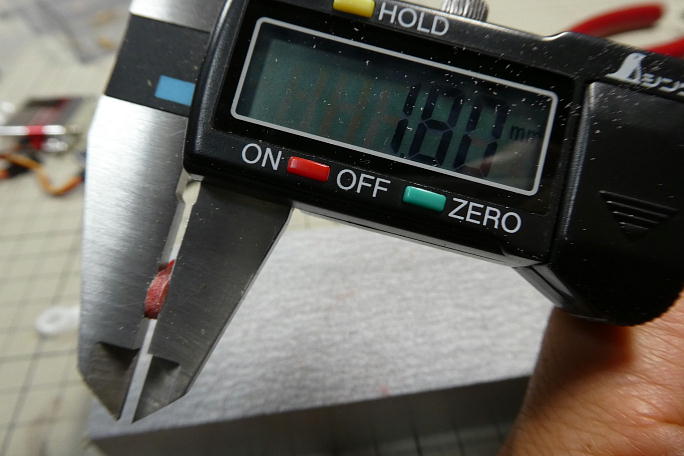

サーボロックはバリだらけなので、不要部分は削り落としておく。 2機同時製作ですが供給サーボは二種類あって、1機はKST X10mini、もう1機はKST DS135MGです。 付属のサーボホーンが違います。 左の赤いホーンが X10mini、右の白い物がDS135MG付属のホーンです。 フラップで使用する穴はこのホーンの一番 中心に近い物で、不要部分を切り取って整形しておきます。 X10min用のサーボホーンは厚みが2.5ミリあって、そのままではクレビスに収まりません。 DS135MG付属のホーンが厚み1.8ミリなので、赤いホーンを削って厚みを合わせます。 サーボホーンはニュートラルの状態で1スプライン分ずらして取り付けます。 |

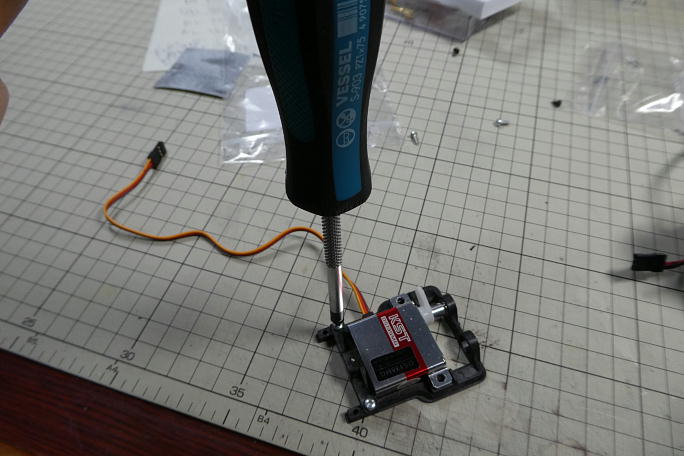

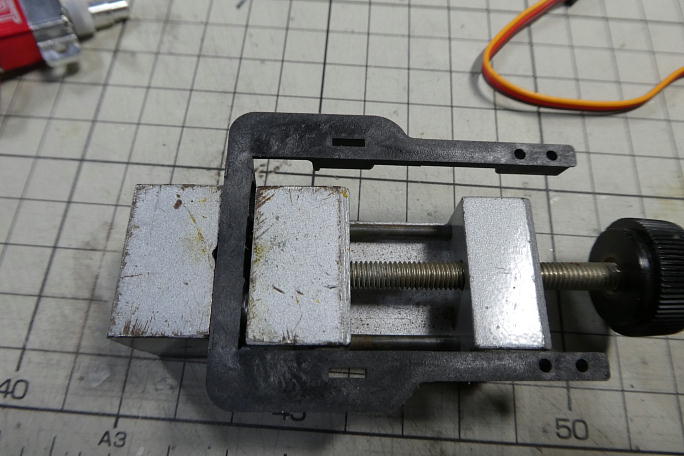

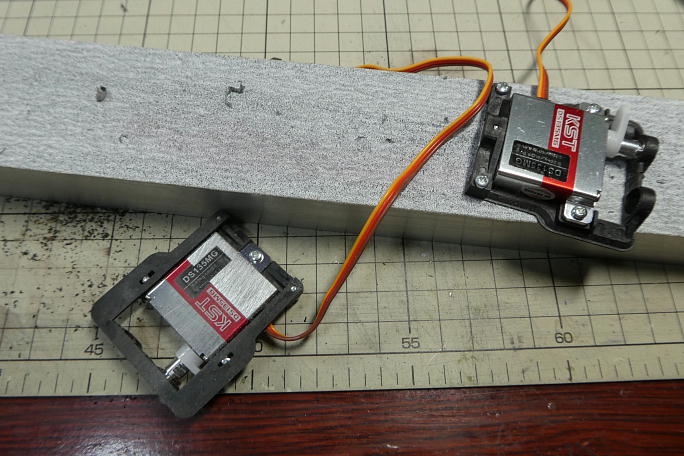

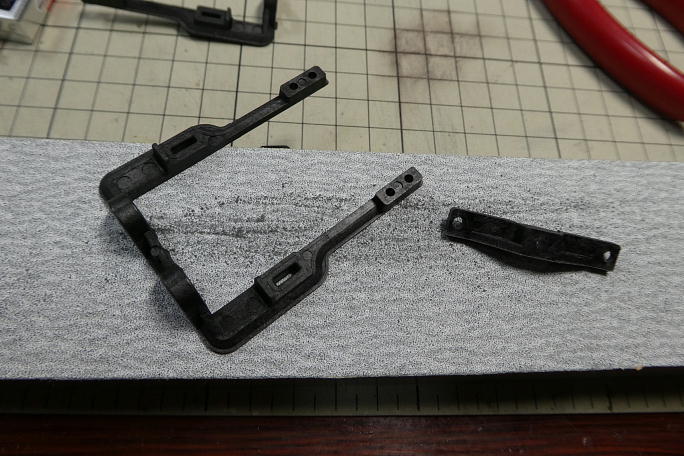

サーボホーン支持用のベアリングは固くて、サーボベースに手では入らなかったので、ミニバイスを使って圧入します。 ネジ締めにはポジドライブを使います。 サーボベースはX10miniとX10が共通です。 X10miniにのサイズに合わせて飛び出た部分をカットしておきます。 サーボベースの底面は樹脂のヒケがあって平らではないので、サンディングボードにこすりつけて削って整えます。 |

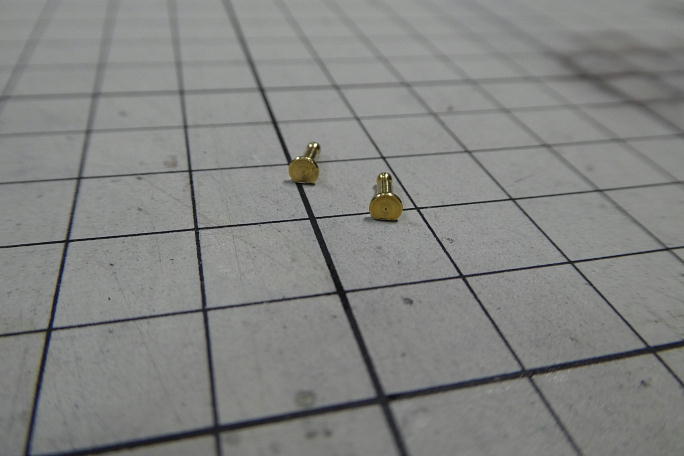

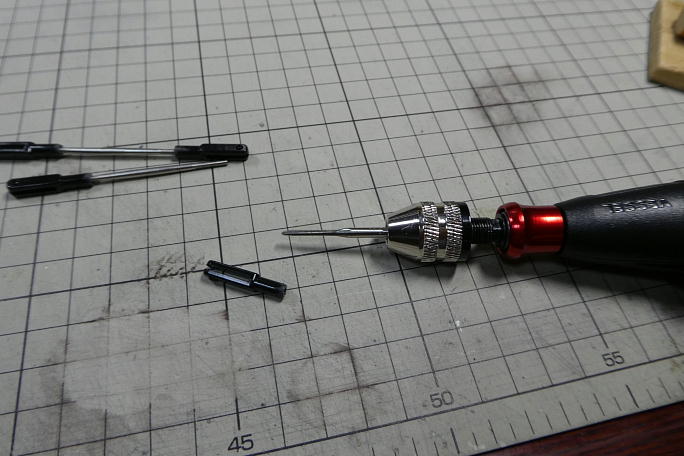

今回は両端樹脂クレビスを使用します。 ロッドとの組合せでストレスが無いようにM2のタップで樹脂クレビスの内部 にネジを立てておきます。 フラップ側のクレビスピンは、ギャップシールとの干渉を避けるために、ツバを削っておきます。 |
