Xperience PRO の製作5

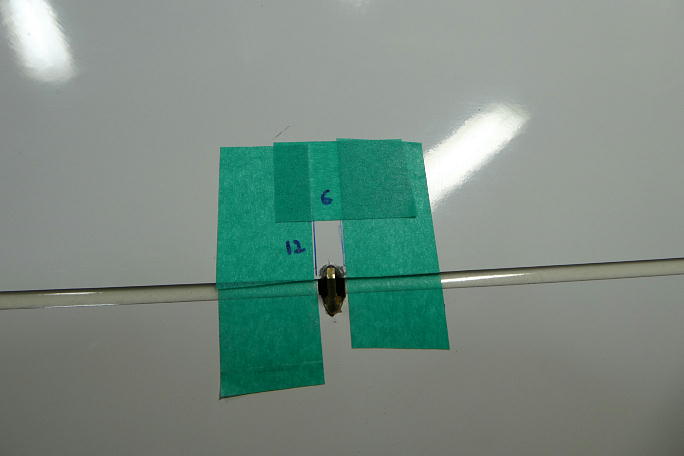

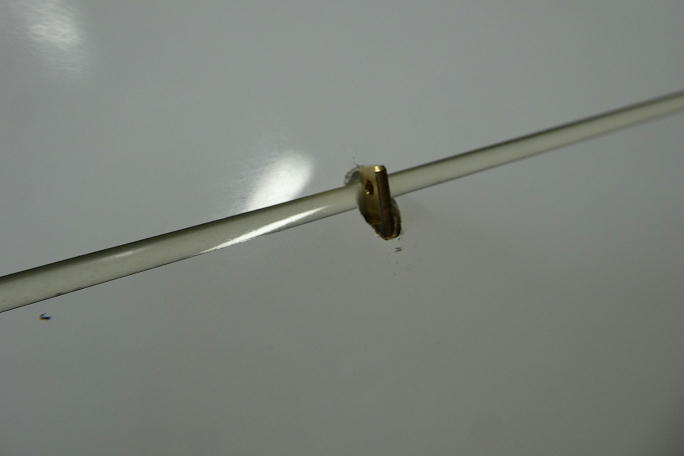

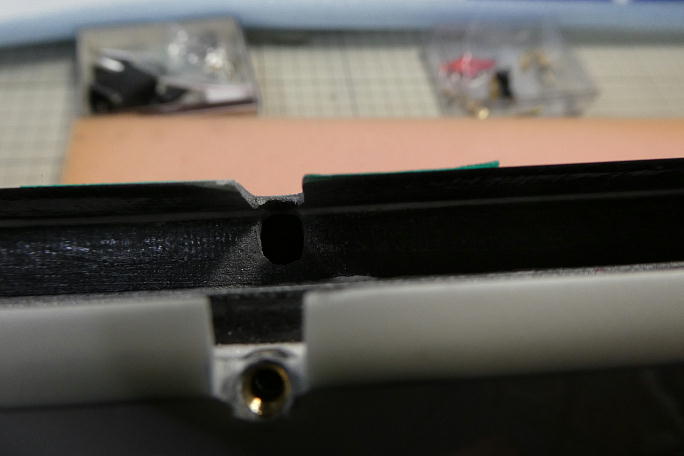

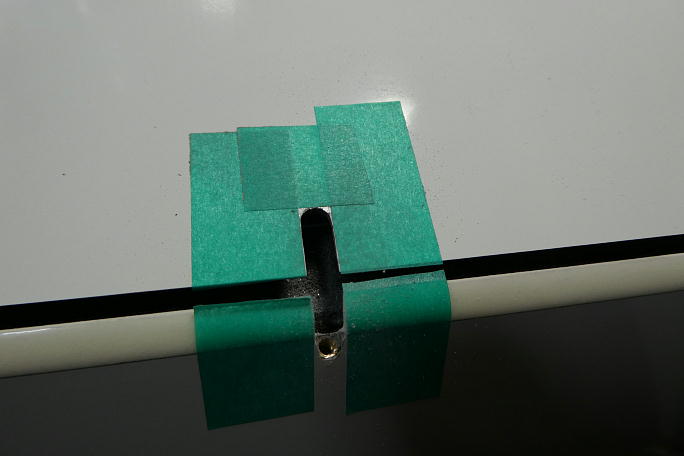

エルロンホーンの加工前の状態です。 例によって、エルロンホーンの埋め込みナットをM3のタップでさらっておきます。 離型ワックスやら、回り込んだ樹脂 やらが沢山出て来ます。 ブラスホーンをねじ込んで、ホーンの首までねじ込むことが出来るか確認しておきます。 エルロンには、機体に付属 する長い方のブラスホーンを使用します。 仮に幅6ミリ、長さ12ミリでロッド取り出し口を加工します。 後に実際にサーボとロッドを組み込んだ段階でサイズは 調整する必要があります。 超音波カッターで表皮部分を切り取った後、リューターにて仕上げます。 ロッドの貫通穴を加工します。 通常、アップ側のクリアランスが厳しくなるので、クレビスの逃げを削り込んであります。 |

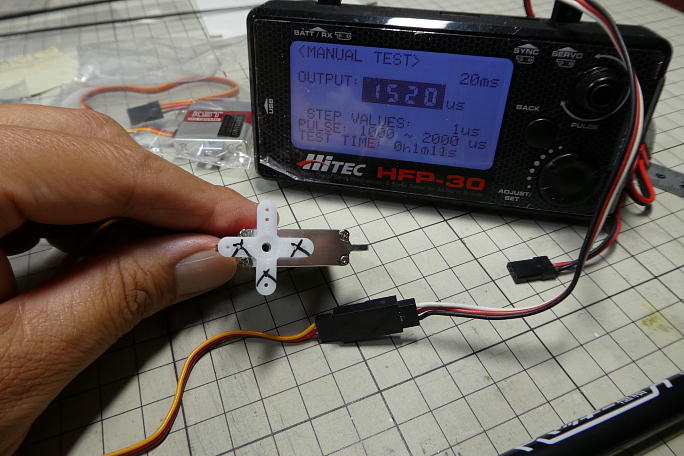

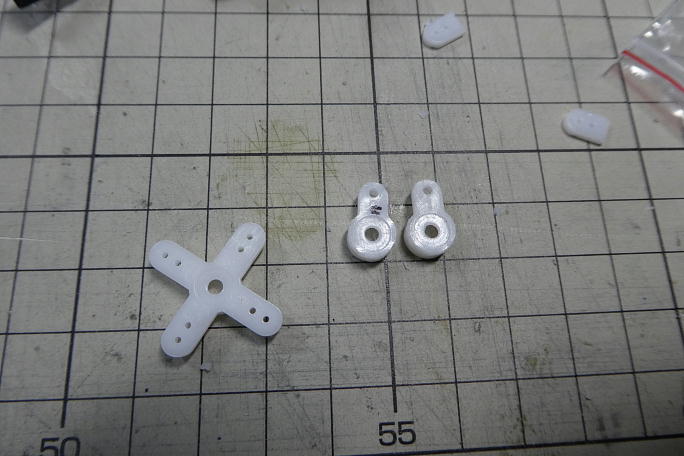

フタバ用に1520μsでニュートラルを出し、サーボと直角になるホーン位置を選びます。 不要部分をカットして成型しておきます。 主翼下面からサーボカバーの飛び出しが無いように、短いホーンを使いますが、フル舵角の際にクレビスとホーンとの 干渉がおきます。 その為にホーンにクレビスが当たる所を削って干渉を防止します。 |

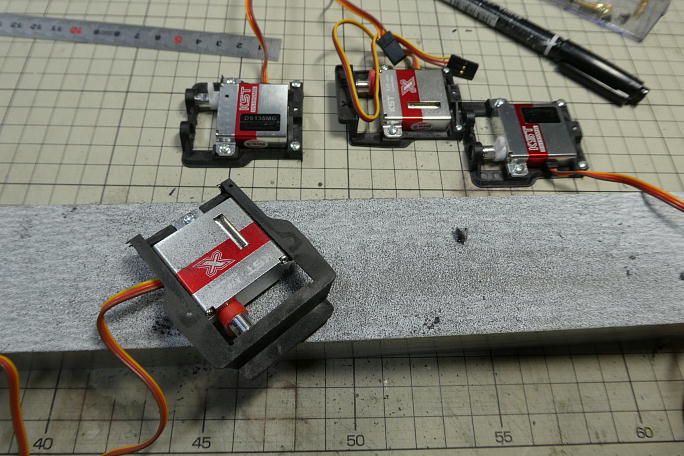

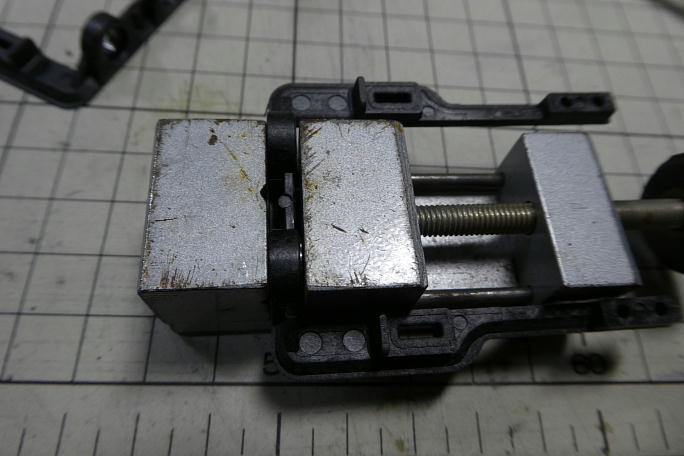

サーボベッドにベアリングを入れますが、手で入る硬さでは無かったので、ミニバイスを使って圧入しました。 サーボベッドにサーボを組み付け、不要部分を切り落とします。 KSTのX10miniとX10の両方に対応するように サーボベッドが出来ているのでminiを使用した場合、後ろの取り付け部が一つ余るのです。 サーボベッドの接着部をサンディングボードで研磨して平滑にしておきます。 樹脂成形時のヒケを取って、接着を確実 にするためです。 |
