モーターマウントにモーター取り付け穴ほ開けます。　モーターにはライゼンナウワのギヤが取り付けられていますが、この
ギヤユニットは１２０°間隔の３本締めです。　

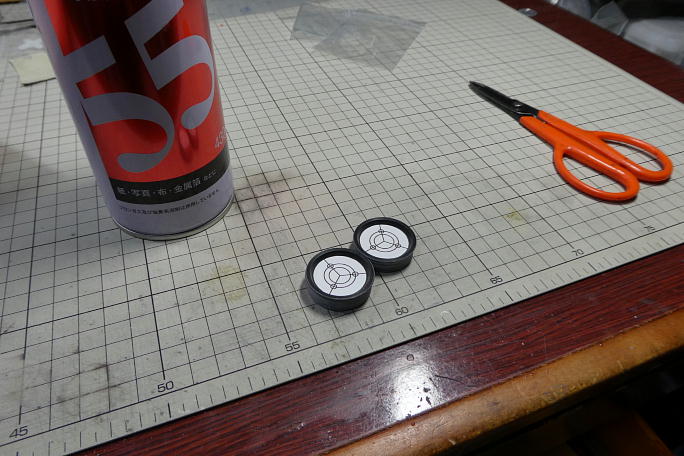

実物のモーターマウントに直に穴位置をケガクのは大変なので、ＰＣで型紙を作り対応します。

モーターマウントにスプレー糊で型紙を貼り付け、ポンチで位置決めをしておきます。

モーター取り付けねじはＭ２．５の皿ネジですが、いきなり２．５ミリで穴を開けると高確率で位置がずれるので、１ミリの
ドリルで下穴を開け、２ミリ、２．５ミリと広げるように開けていきます。

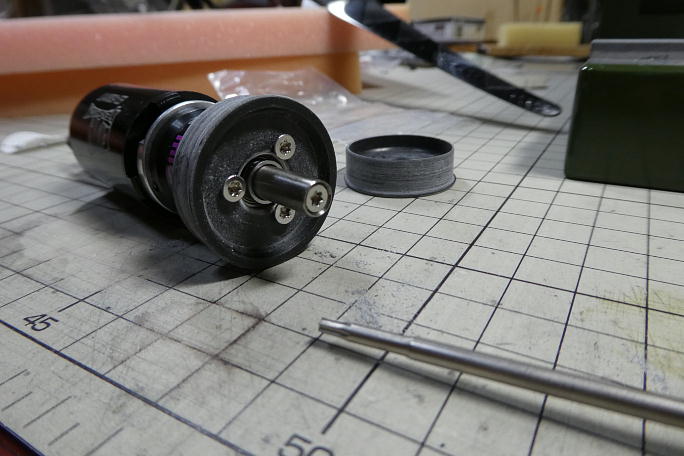

面取りドリルで皿穴加工をします。　６ミリシャンクの工具は電ドラボールで行います。

仮組みしてスピンナーのセンターを確認しておきます。

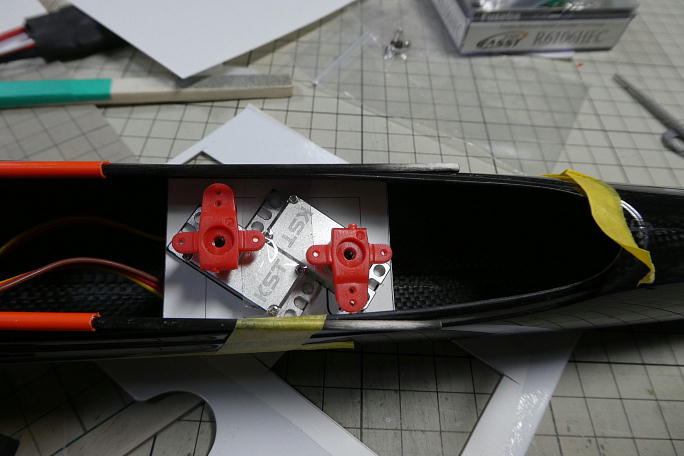

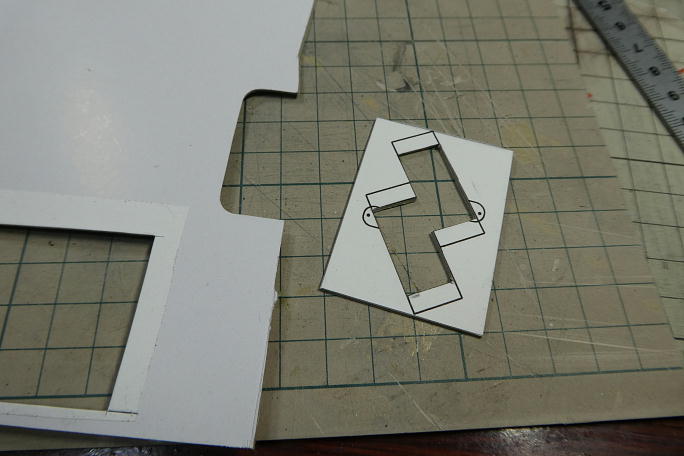

出来るだけ前詰めでサーボを搭載したいので、このように斜めにサーボを組みます。　ＰＣでシミュレーションしたレイアウト
をボール紙に貼り付け、切り抜いて位置を確認します。

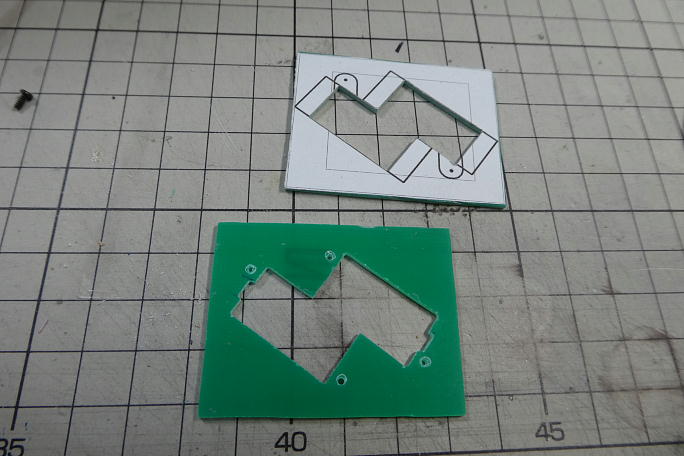

型紙を元に２ミリＦＲＰ板から切り出してサーボベッドを作ります。

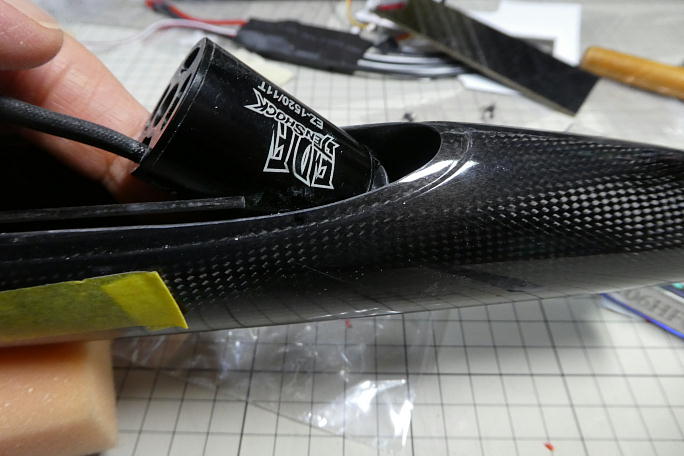

モーターが太いのでかなり後ろからでは無いとモーターが機体に入りません。　　開口部にある返し部分をメインに削り
取ってモーターが前の方でも入る様にします。

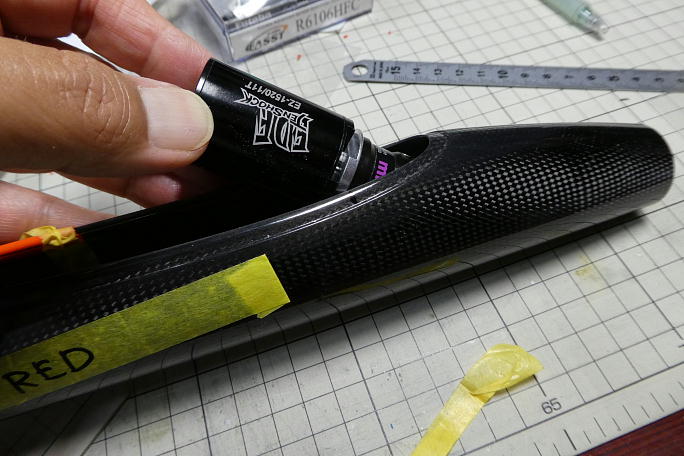

この位置からモーターが入る様になりました。

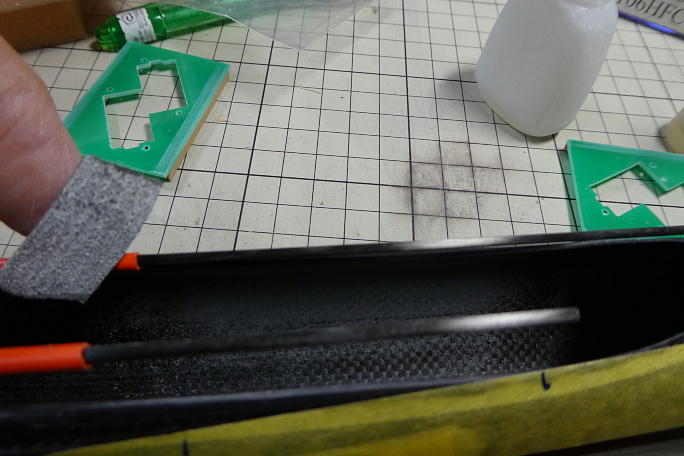

３×３ミリのヒノキ材を削ってサーボベッドに接着し、サーボベッドの接着面を確保します。

胴体内部のサーボベッド接着部をサンドペーパーで良く荒らしておきます。

サーボを取り付けた状態でサーボベッドの前後位置と角度を確認し、低粘度瞬間接着剤で接着します。

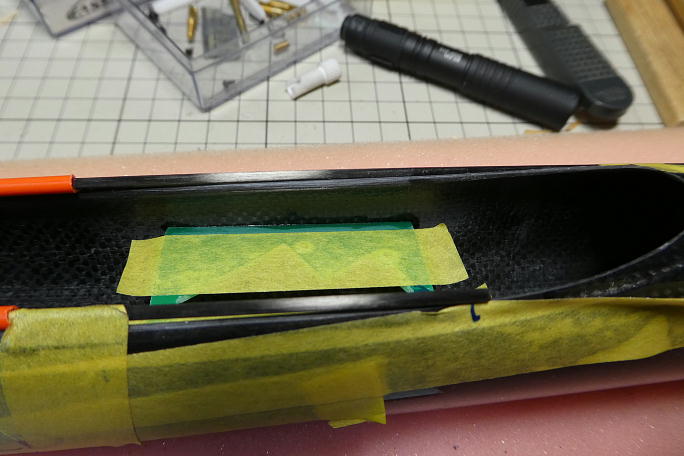

マスキングテープで養生して、カーボンパウダー入り５分エポキシを盛って補強とします。
