CONCEPT X5 Proの製作 3

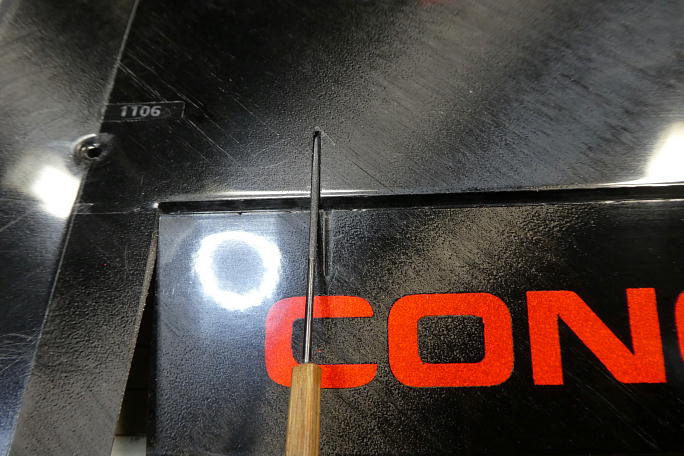

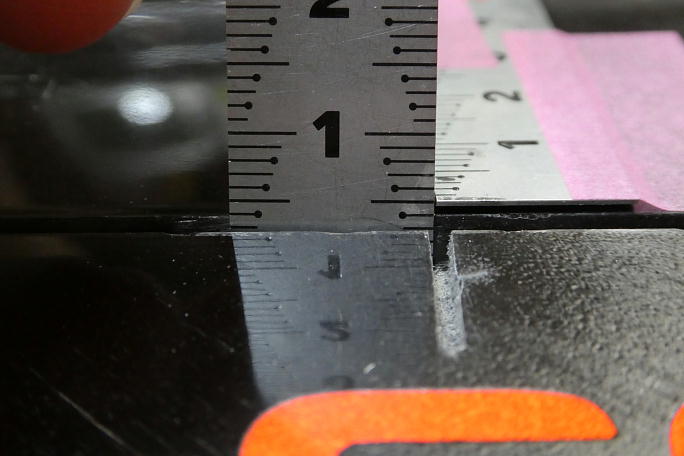

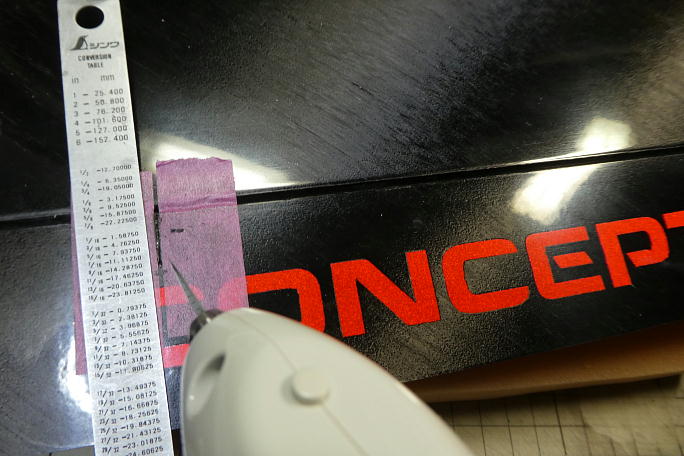

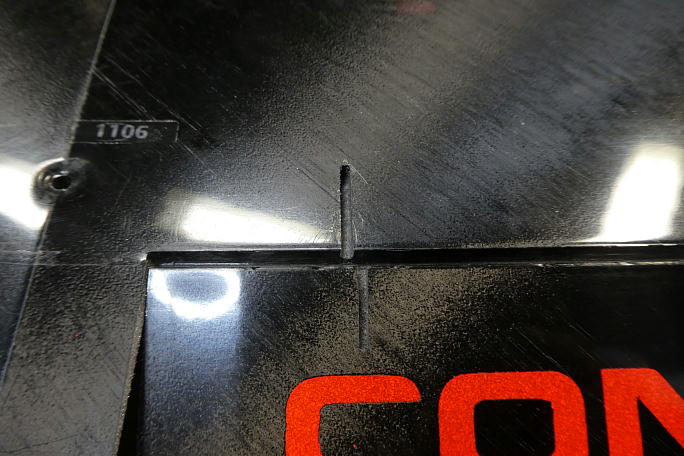

エルロンホーンのスロットとリンケージ穴を加工します。 表皮を超音波カッターで切り欠き、コアを掻き出します。 エルロン側は下面のスキンまでしっかりと掻き出しておきます。 表皮を切り取ったリンケージ穴をサーボホールまで貫通させます。 1ミリのヤスリで貫通させ、2ミリのヤスリで仕上げて いきます。 1ミリや2ミリの精密ヤスリは割り箸の柄をつけて作業性を上げています。 工具箱から探しやすくもなりました。 加工かが終了したエルロンホーン回りです。 リンケージ側が17ミリ、エルロンホーン側が13ミリの切り欠きです。 エルロンホーン自体の長さは15ミリありますので、 後ろ側2ミリが潜り込む形となります。 ちなみに、エルロンはとても薄くて、ヒンジラインから上面まで3ミリしかありません。 |
後端をエルロンに潜り込ませるために形状を若干変更しました。 左が加工済みの物、右が加工前です。 |

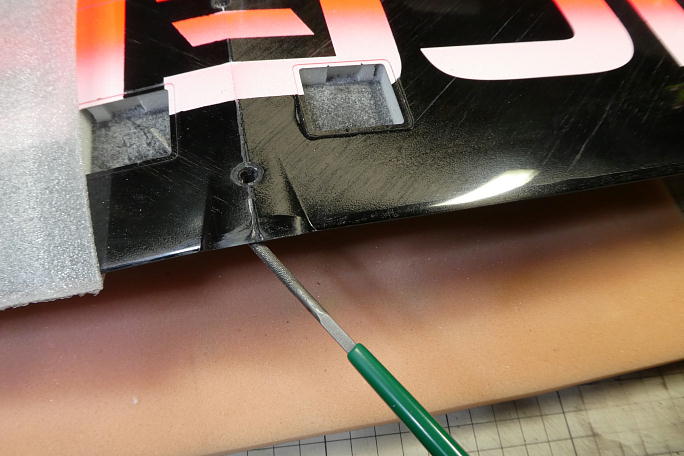

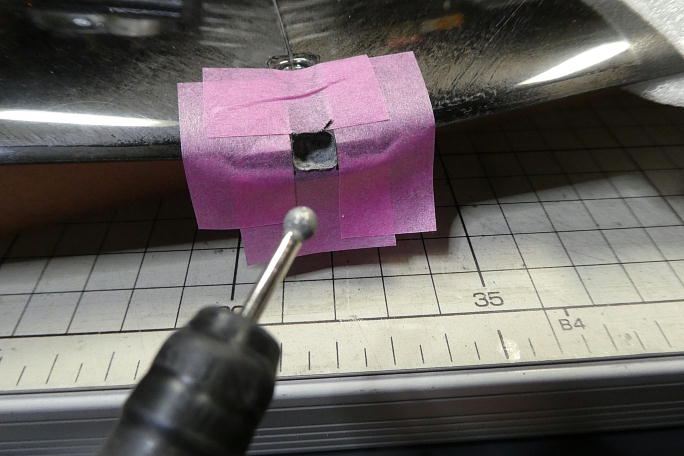

エルロンサーボのサーボコードの取り出し口を加工します。 幅はコネクターの幅を参考にしています。 加工した取り出し口から棒ヤスリを入れて、サーボホールまで貫通させます。 サーボホールにはサーボコードの取り出し口 の位置が判る程度に加工がしてありましたので、そこを狙います。 こちらも、1ミリの棒ヤスリから順次太くして、3ミリのヤスリまで使用しました。 |
