CONCEPT X5 Proの製作 8

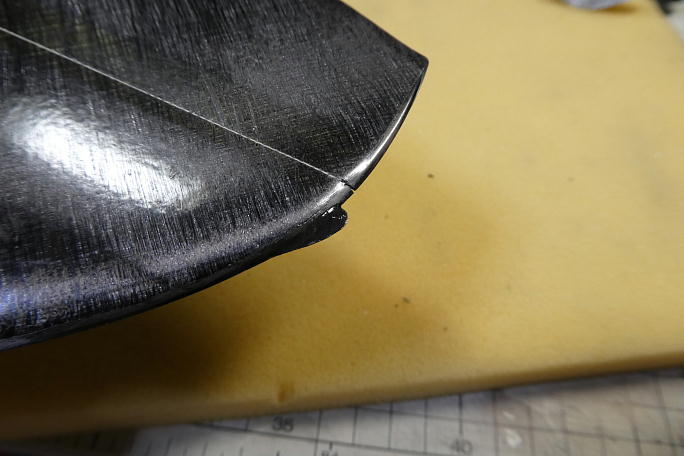

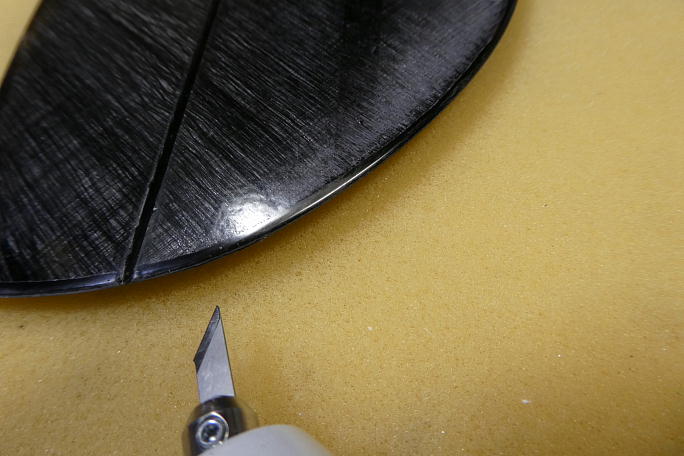

垂直尾翼下部にスキッドを取り付けます。 堅い所に下ろしてしまったり、駐機させるときに役に立ちます。 超音波カッターで垂直尾翼底部のパーティションラインに沿って切れ込みを入れます。 PROGRESSではこの周囲はマイクロバルーン入りエポキシが充填してあってハードポイントとなっていましたが、この機体 ではロービングは有る物の、直ぐにロハセルが顔を出しました。 カーボンシートを押し込みますが、垂直尾翼の接着する周囲とカーボンシートの表面をサンディングしておきます。 カーボンパウダー入り5分エポキシを切れ込みに充填、カーボンシートを押し込んだら周囲にエポキシを盛り上げます。 |

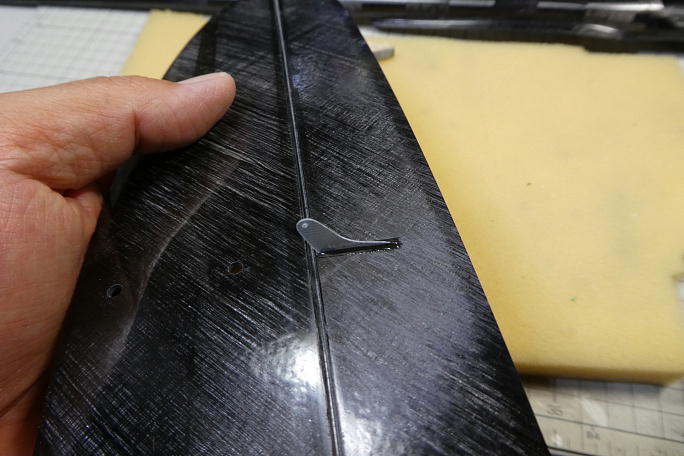

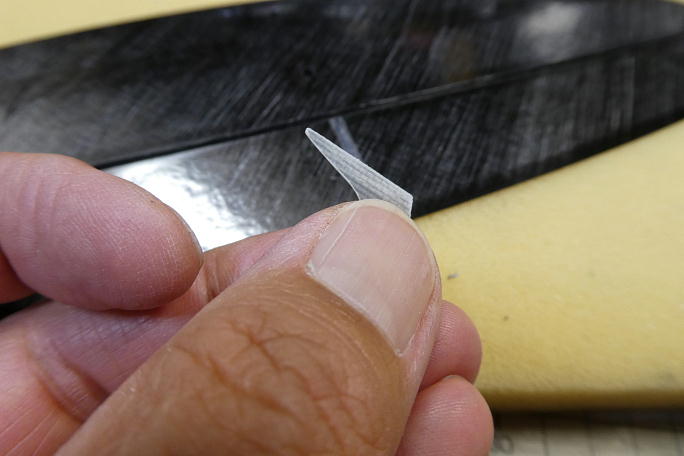

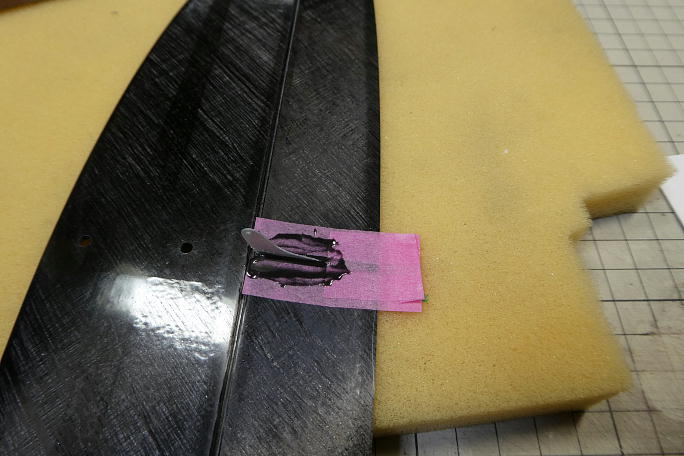

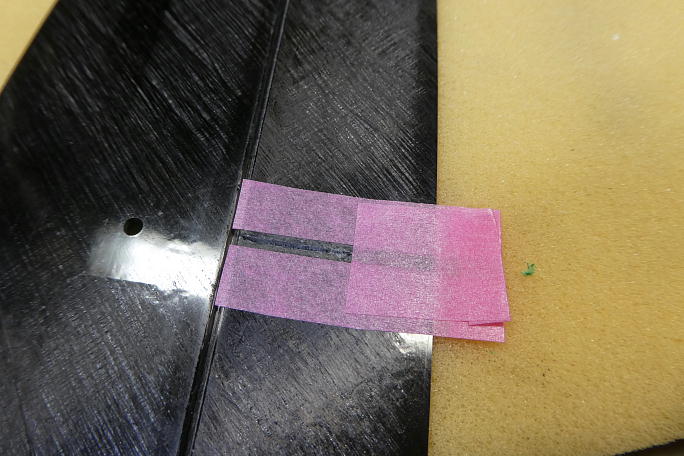

垂直尾翼にラダーホーンの取り付け用スロットを加工します。 超音波カッターで表皮のスキンを0.5ミリ幅で切り取ります。 切り取った表皮下のロハセルを反対側スキンに届くまで掻き出します。 マスキングテープをスロットから1ミリ開けて貼り、フィレットの為に周囲をサンディングしておきます。 エレベーターホーンの接着部をサンディングして足付けをしておきます。 カーボンパウダー入り5分エポキシを切れ込みに充填、ヘラで内壁に良く塗りつけます。 ラダーホーンをはみ出で来る エポキシを捌きながら沈めます。 位置決めが出来たらマスキングテープは直ぐに剥がします。 ラダーホーンが取り付けられました。 周囲にはフィレットが形成されています。 |

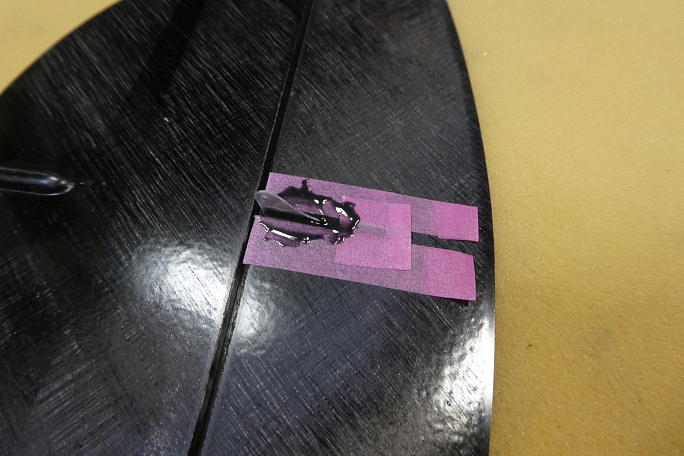

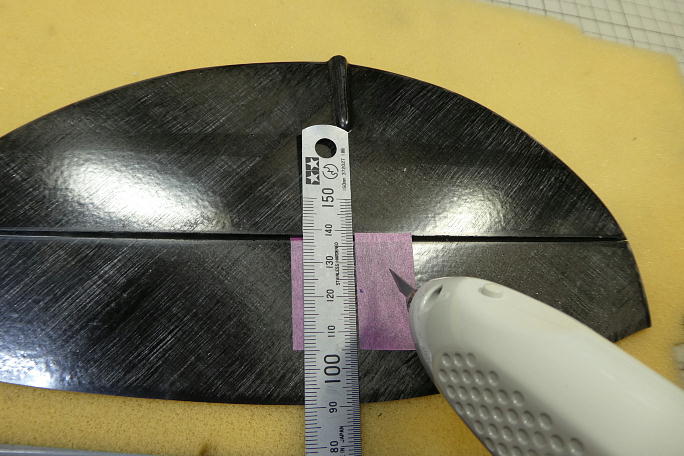

エレベーターホーンの取り付け工程もラダーホーン同様です。 表皮を超音波カッターで切り取っています。 エレベーターホーンの接着部をサンディングしておきます。 ホーン取り付け部の周囲をスロットより1ミリ離してマスキングして切れ込みの周囲をサンディングしておきます。 カーボンパウダー入り5分エポキシを切れ込みに充填、内壁に塗りつけてからエレベーターホーンを沈めます。 位置決めが終わったら、マスキングテープは直ぐ剥がしておきます。 エレへーターホーンの取り付けが完了です。 |
