Explorer Q4の製作 12

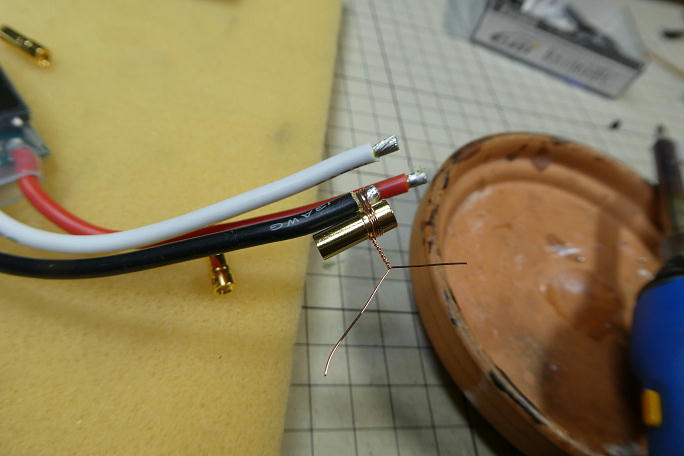

コードの取り回しがし易いように、ESCの被覆の一部を切り取っておきます。 ESCにゴールドコネクターをハンダ付けします。 コンパクトに収めるためにゴールドコネクタは逆向きにハンダ付け します。 そのままではハンダ付けしにくいので、0.28ミリの銅線で縛ってからハンダ付けします。 ハンダ付けが終わった状態です。 モーターコードのコネクタ付け、バッテリーコードにはXT30コネクタ付けをします。 長すぎる受信機向けコードは切って 短くし、JRタイプのコネクタを付け直しました。 ESCの初期設定を兼ねて、モーターの回転方向を確認しておきます。 回転方向の確認が取れたら、モーターコネクター とESCのコネクタに合いマークを入れて起きます。 ハイポイント、エンドポイントの設定のため、信号を送りながら設定をします。 |

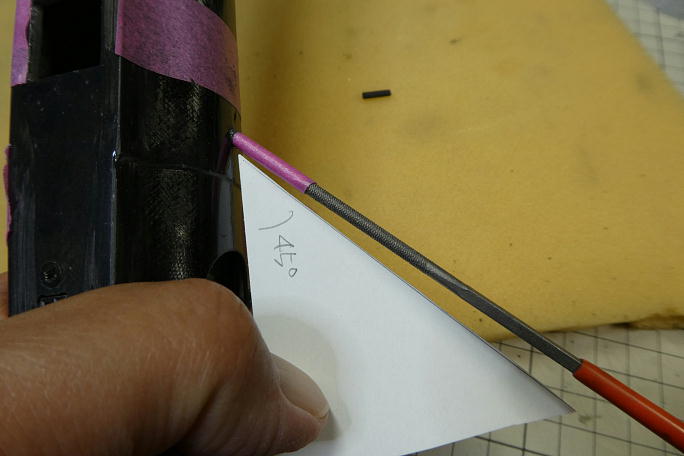

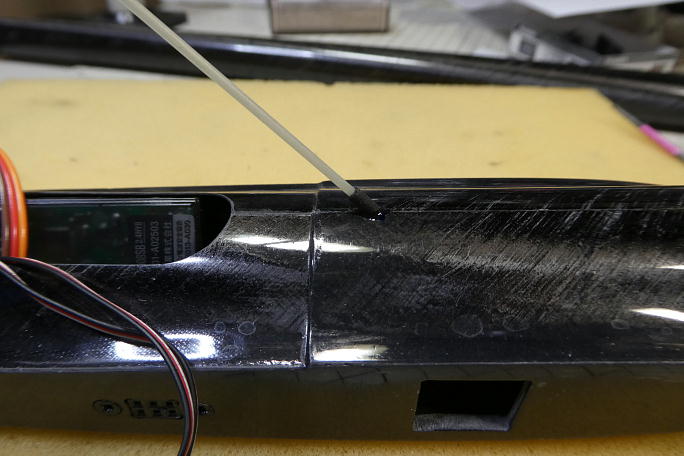

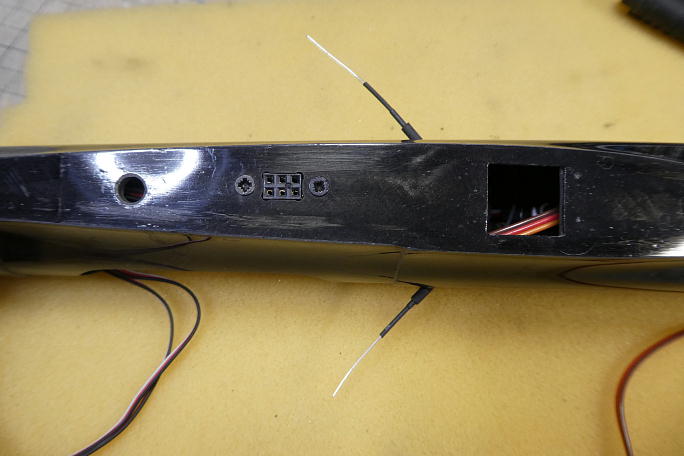

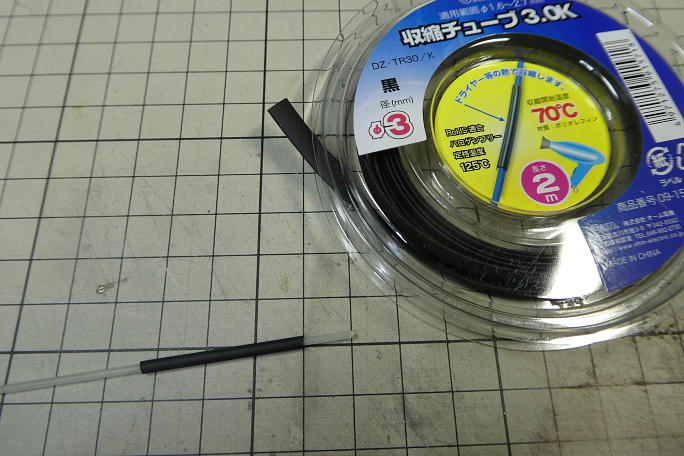

アンテナ取り出し口に使うのは3ミリのシュリンクチューブを内径1.5みりにまで縮めた物を使います。 1.5ミリFRP 棒にチューブを掛けて収縮させ、FRPロッドを抜きます。 アンテナ取り出し口の位置をマスキングテープでマーキングし、下穴を開けます。 角度を確認しつつ、棒ヤスリで穴を調整します。 FRPロッドを通した状態でチューブを瞬間接着剤で接着します。 アンテナはこの様に取り出します。 運搬時はアンテナは胴体内に引っ込めておいて、飛行場での組み立て時に引き出します。 引っ込みきってしまつたら、カンザシの穴からピンセットを入れてリカバリーします。 |
