Explorer Q4の製作 5

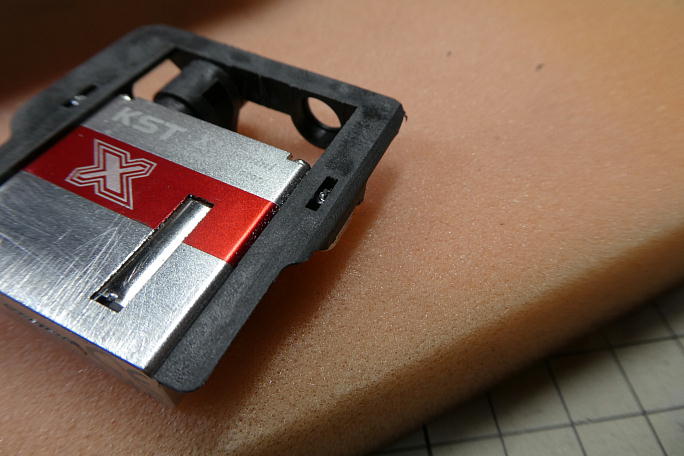

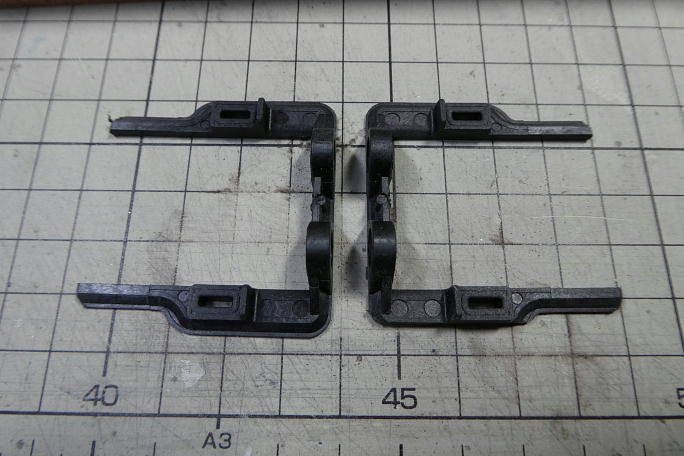

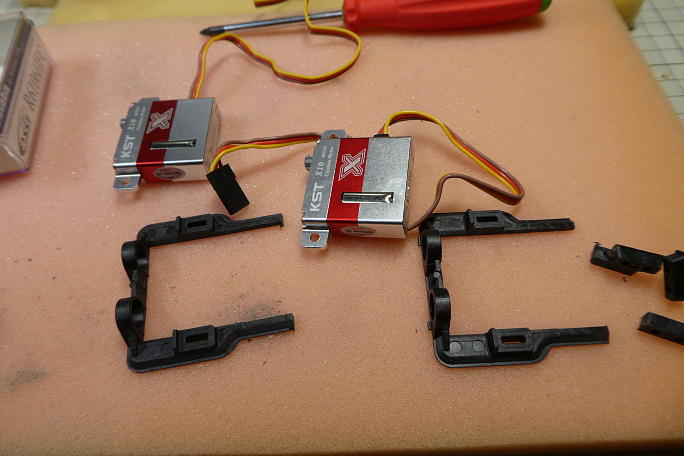

エルロンサーボはサーボベースにネジ2点止めになります。 不要になるサーボベッドの足部分をカットします。 カットした部分の成型と全体のバリを落としておきます。 サーボホーンは中間の物を使用します。 こちらもバリを落とし、フラップサーボの時同様にベアリングが入る様に 首部分を成型します。 サーボベッドの接着面を研磨しヒケ部分を平滑にします。 また、エルロンサーボは出来るだけ後縁材に寄せて接着 したいので、角を斜めに落としておきます。 |
ホーンを組み立てます。 今回のホーンは足が付いています。 この辺りの差がなぜ出て来るかは良く判りません。 |

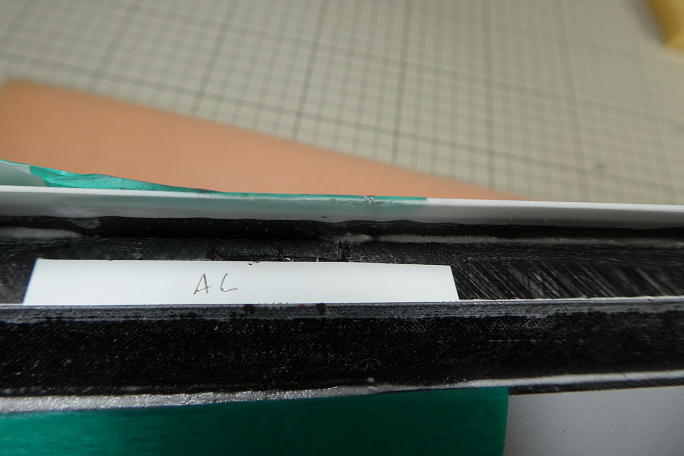

ロッドの位置をヒンジにサインペンでマーキングします。 画像を見て判るとおり、後縁材の位置?サーボホールの位置? がおかしく、サーボホールに後縁材がそっくり出しゃばっています。 これのおかげでサーボベースを後縁材に寄せる必要が出て来るのです。 ヒンジにマークしたマーキングに基づき、ロッドの貫通穴を加工します。 |

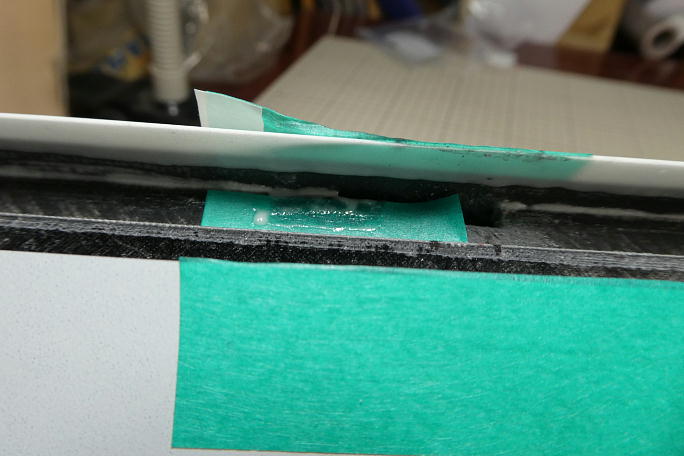

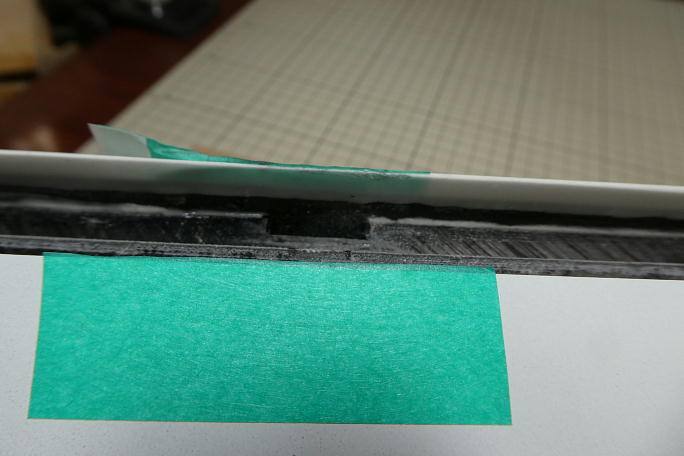

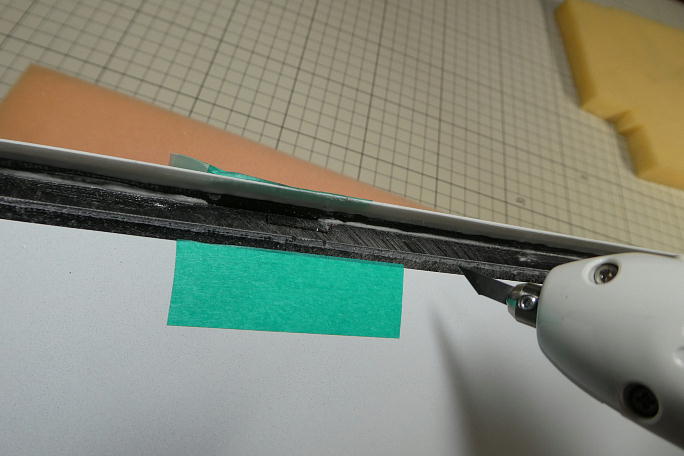

エルロンにエルロンホーンの取り付けスロットを加工します。 エルロンのスキン直下からホーンの厚み分桁材を切り取ります。 切り取りには超音波カッターを使用しました。 こちらもエルロンの桁材とスキンの間に隙間が出来ていたので、マイクロバルーン入り5分エポキシを充填します。 綺麗に埋まりました。 動作確認など今後の工程にも支障が出るため、ギャップシールとロッドの干渉する部分を削り取ります。 7ミリ削り込みました。 |
