Avatar Electroの製作 5 (製作依頼品)

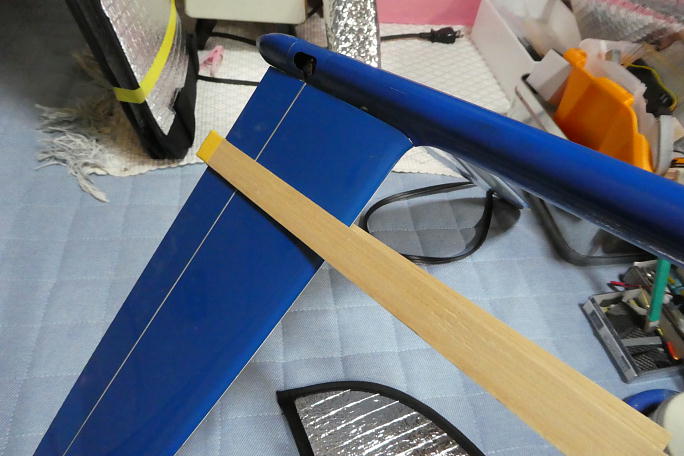

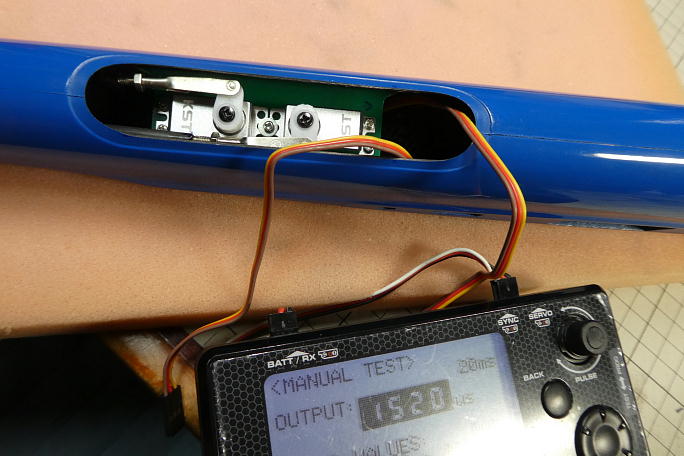

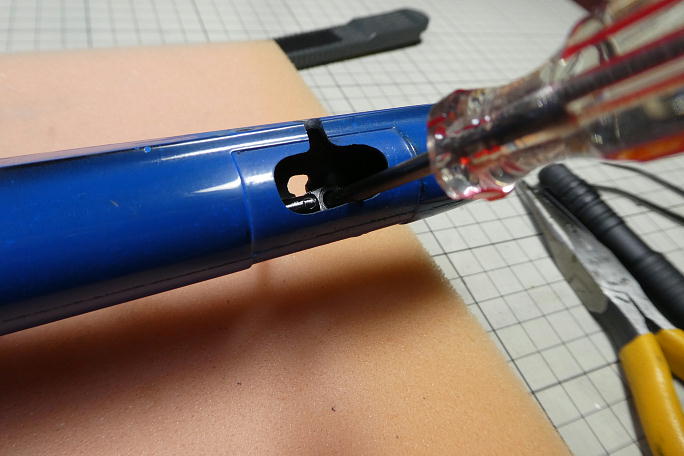

リンケージロッドの片側にはメーカーで2ミリのボルトが取り付けられていて、そこに樹脂製のボールエンドを取り付ける 方式です。 ですが、胴枠に開けられたガイド穴のサイズの関係で、ボールエンドを付けたままでロッドを通すことが出来ません。 なので、ホールエンドは胴体内でホールエンドとリンケージロッドを組み合わせる必要があります。 ボールエンドの穴にドライバーを通して固定し、ロッドをメカハッチから回してボールエンドとリンケージロッドをドッキング させます。 リンケージロッドを胴体から引き抜くと、再度胴体に挿入するのが至難の業です。 モーターマウントを取り付ける前 なら、ノーズの開口部から覗きながら胴枠のガイド穴を通すと比較的楽です。 リンケージのアジャスターでの調整幅を5ミリとしてリンケージロッドをリューターの切削砥石でカットします。 簡易ニユートラル出しツールでVテールのニュートラルを出します。 1520μsのニュートラルで、アジャスターネジとリンケージロッドを低粘度瞬間接着剤で接着します。 |

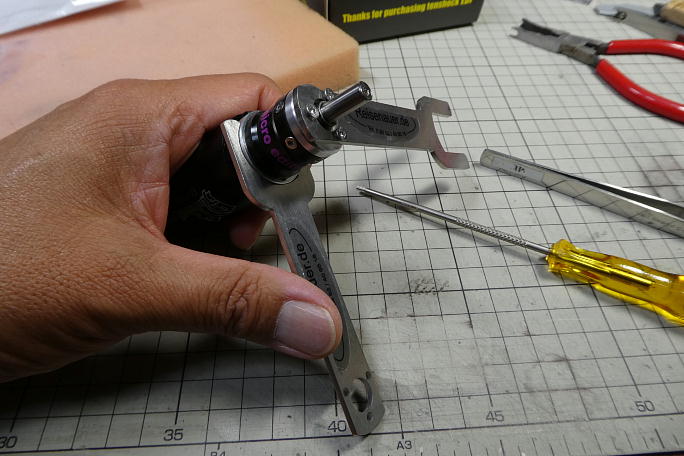

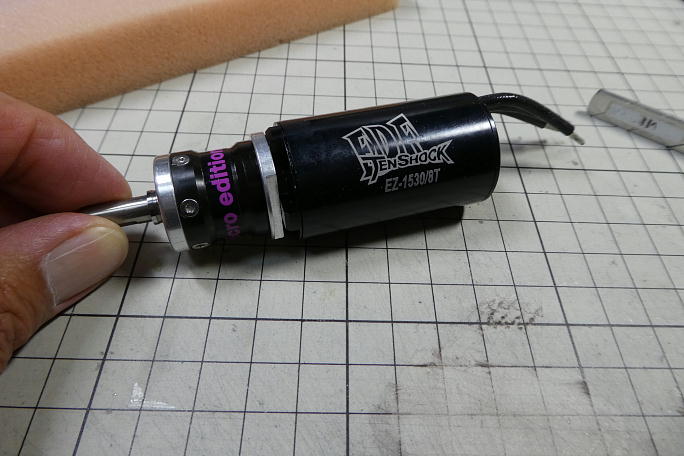

モーターとギヤユニットがバラバラの状態で届きました。 プラネタギヤに付属のグリスを少量注入します。 グリスはシリンジに入れられていますが、口の部分が固まっていて、 力を入れると大量のグリスが出て来てしまいます。 最初の一押しは廃棄した方が良いようです。 ギヤユニットとモーターはねじ込みで取り付けますが、画像の専用工具があると楽に締め付けられます。 薄口スパナでも押さえられますが、ギヤユニットは手の握力に依存することになります。 モーターとギヤユニットが組み上がりました。 |
