Avatar Electroの製作 6 (製作依頼品)

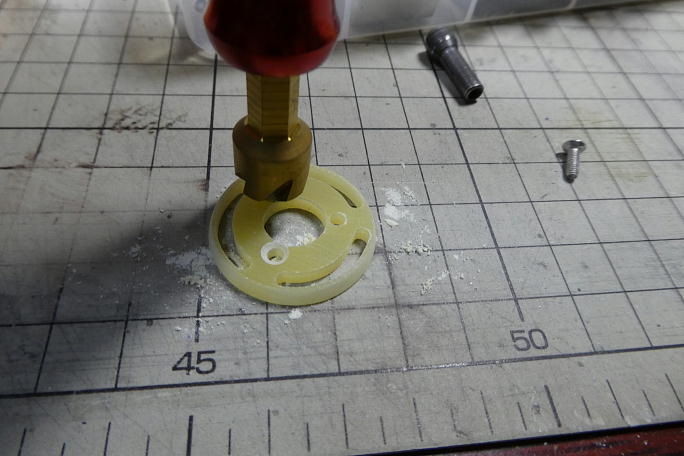

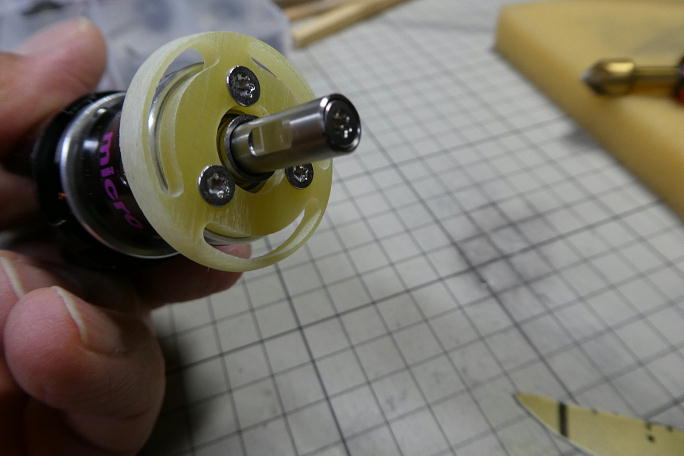

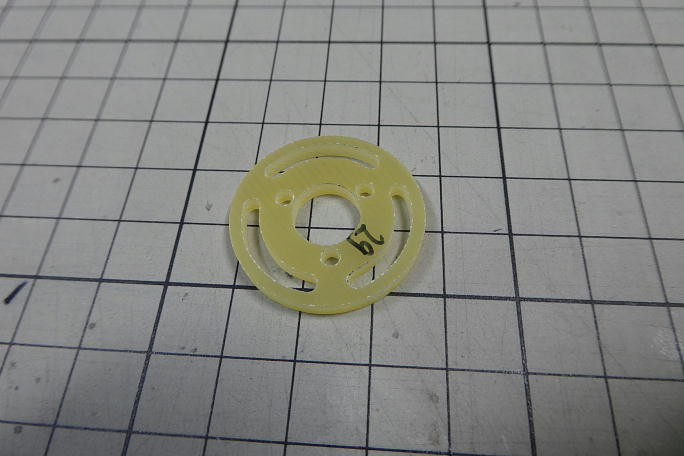

3ミリFRP板のモーターマウントが付属します。 マウントには、ギヤユニットのミクロエディション対応の3つ穴が加工されて います。 取り付けねじは皿頭なので、取り付けネジ部に皿加工を施します。 胴体の先端、モーターマウントを取り付ける辺りの内部はアールが付いているので、モーターマウントもそれに合わせて角を を落とします。 何回か削る−−合わせるを繰り返し、妥協点を見付けます。 モーターとモーターマウントを仮組みしてみました。 |

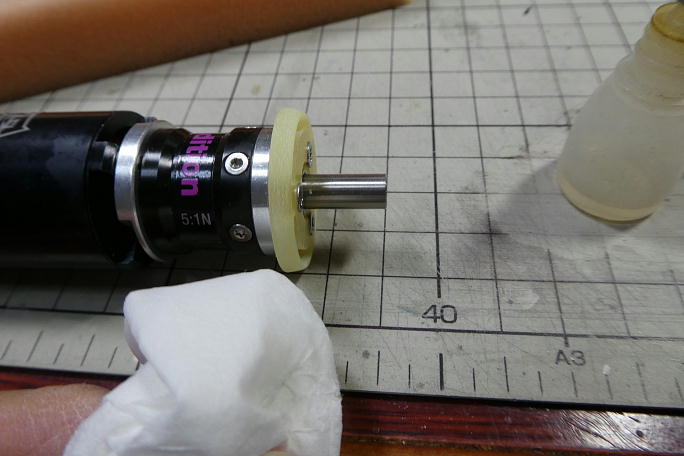

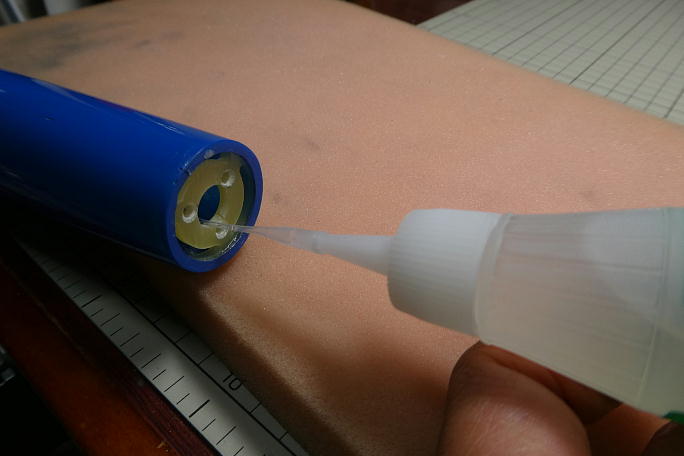

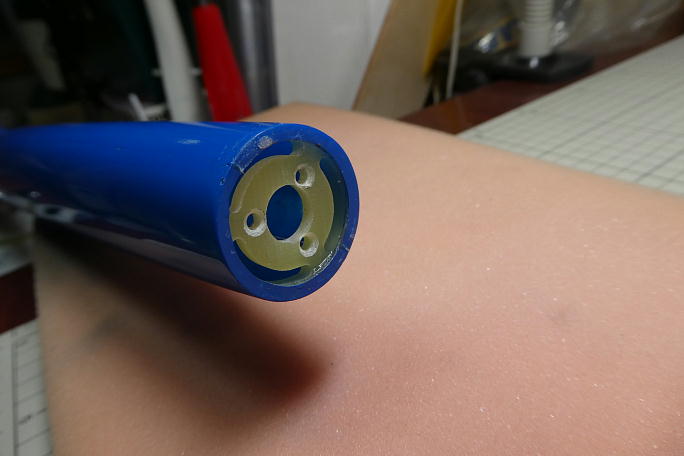

胴体のモーターマウント接着部をサンディングしておきます。 サンディング後に硬化促進剤で拭いておきます。 硬化促進剤はロックタイトの712を使用します。 モーターマウントの接着部もロックタイトの712で拭いておきます。 モーターマウントの位置決めが難しい機体です。 モーターマウントの接着部に高粘度瞬間接着剤を何カ所か塗り、 スピンナーを取り付けて、スピンナーと胴体の感覚で位置決めをします。 位置が決まったら、ハブの隙間から硬化促進剤を吹き込んで、仮接着をします。 モーターを取り外し、胴体とモーターマウントの隙間に中粘度瞬間接着剤を充填し、本接着とします。 モーターマウントの 開口部から内側にも瞬間接着剤を流します。 モーターマウントの取り付けが完了しました。 |
