Ultima F5Jの製作 9

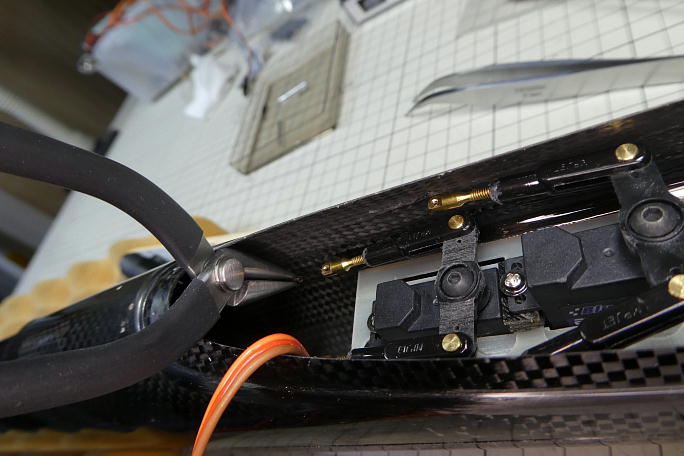

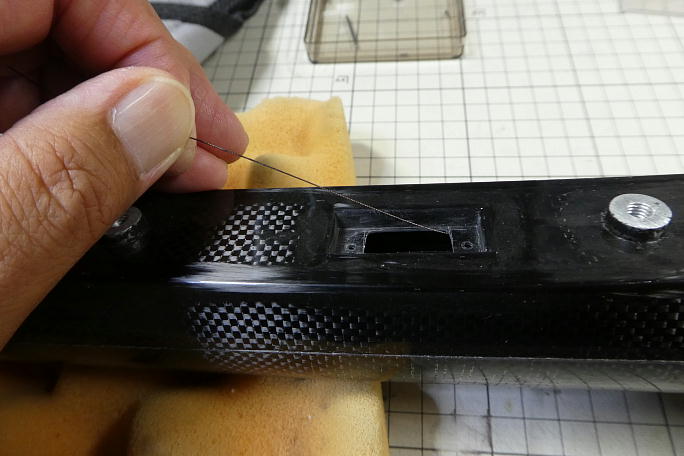

ワイヤーリンケージを固定するスリーブはハンドランチのキットに付属してきた物を流用しました。 きむらクラフトでは ハンドランチに関してはロッドリンケージに変更しているので、この手のパーツのストックが出来ます。 ワイヤーの折り返して接着する部分を硬化促進剤で拭いておきます。 硬化促進剤には持続時間の長いロックタイト の712を使用します。 ラダーリンケージの施工時、狭くてテンションが掛けられないので、コネクターホールから折り返したフリー側のワイヤーを 引っ張ってテンションを掛けました。 通しておいたスリーブをミニやっとこでカシメて、低粘度瞬間接着剤を流して固定します。 |

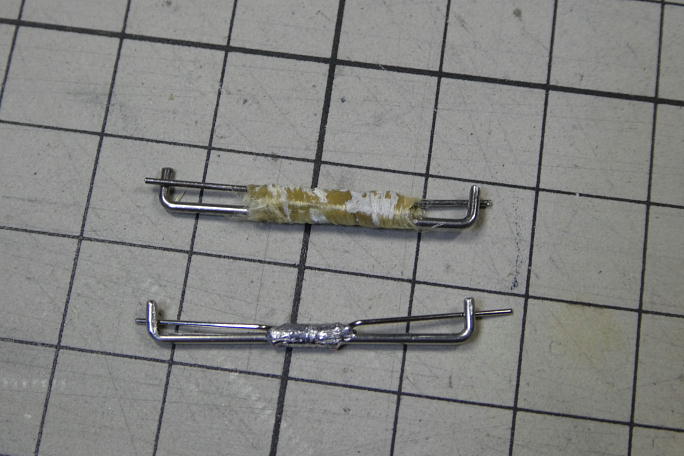

エレベーターリンケージがゴリゴリして動きが悪いと思ったら、キット付属のロッドが太くて水平尾翼パイロン内壁に干渉 していました。 シュリンクチューブを剥いでみました。 糸で巻いてエポキシで固めてあります。 抜け止めスプリングにしているロッドが固くて全く開きません。 これでは水平尾翼のホーンが通りません。 ロッドを作り直しました。 バネ部分を長くして、組み立て時のエレベーターリンケージをし易くしました。 |

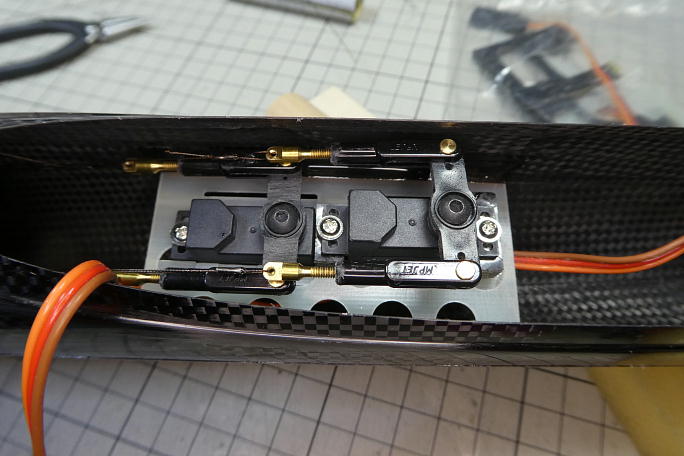

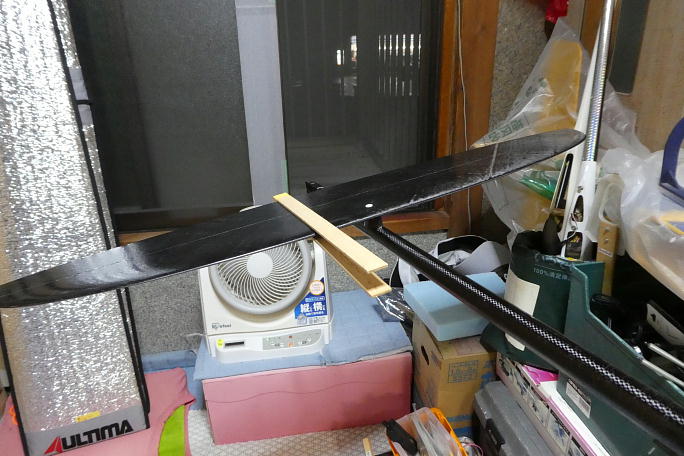

水平尾翼を取り付けて、簡易ニュートラルツールでニュートラルを出します。 サーボのニュートラルと合わせ、ワイヤーにテンションを掛けてミニやっとこでスリーブをカシメます。 カシメた所に 低粘度瞬間接着剤を流して固定します。 完成したエレベータ、ラダーリンケージです。 |
