Edge F5Jの製作 1
4分割の主翼ですので、センター翼は左右二分割です。 片翼200グラム弱の仕上がりです。 リンケージパーツも込みの重さです。 外翼は160グラム台ですが、こちらもリンケージパーツが組み込まれた上の重さです。 |

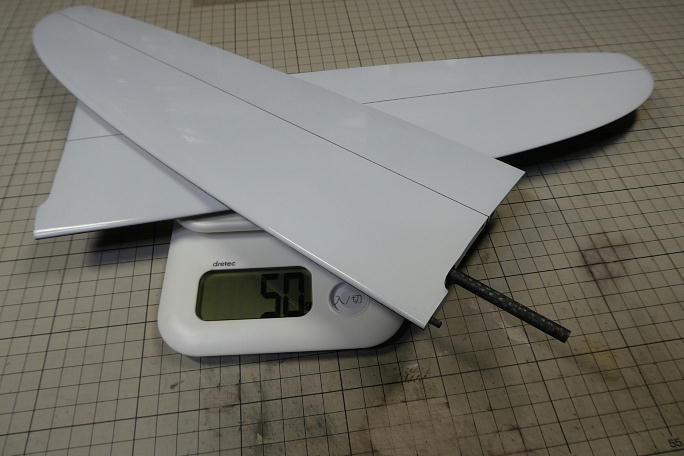

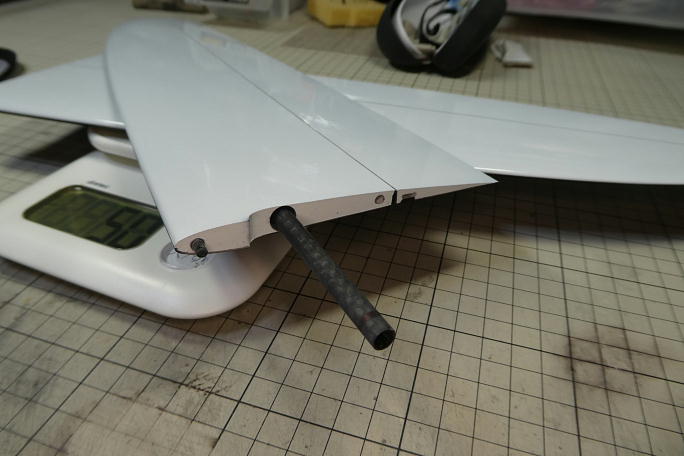

垂直尾翼は31グラム。 角カーボンのカンザシとノックピンで胴体に取り付けられます。 左右二分割の水平尾翼は50グラム。 ギミックの分、少し重めになっています。 通常のエレベーターに加えて、取り付け角を変化させる事が出来る仕掛けです。 |

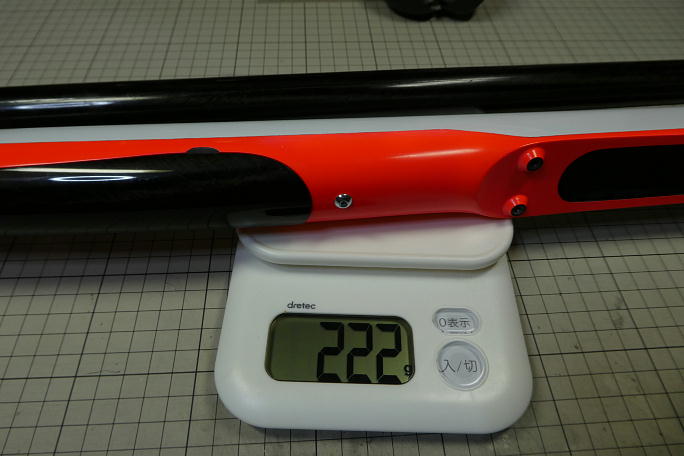

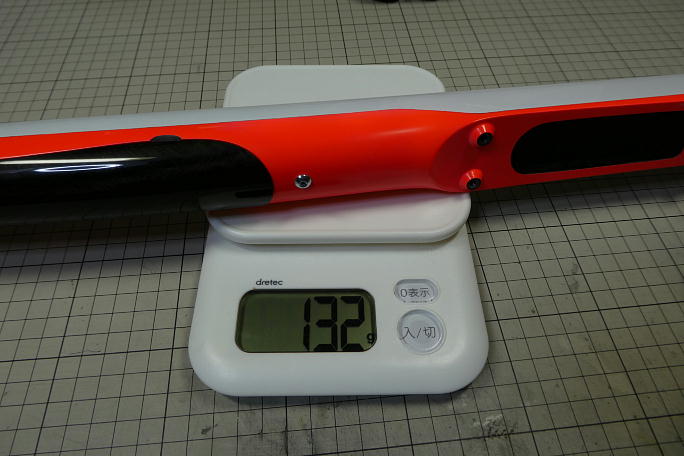

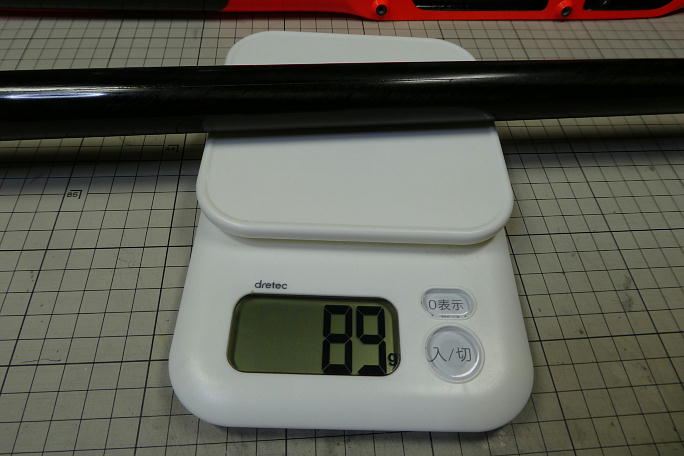

胴体は二分割で、テールブームとポッド部分を合わせて222グラムです。 ポッドのみは132グラム。 テールブームは水平尾翼のギミック込みで89グラム。 |

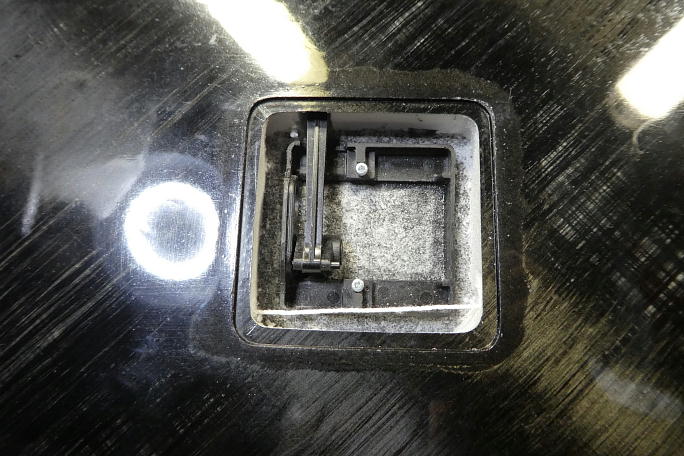

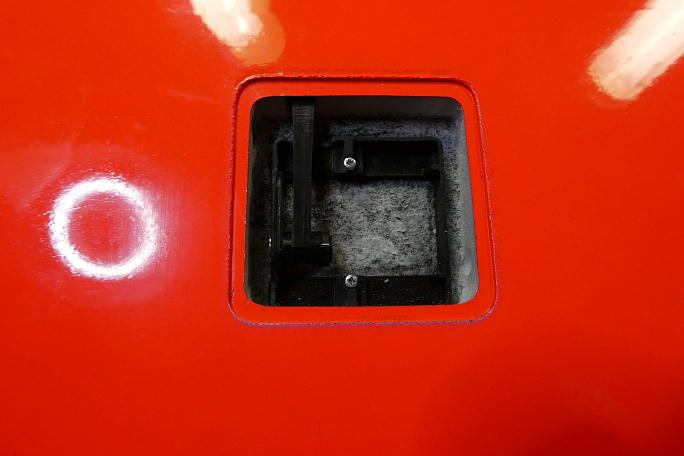

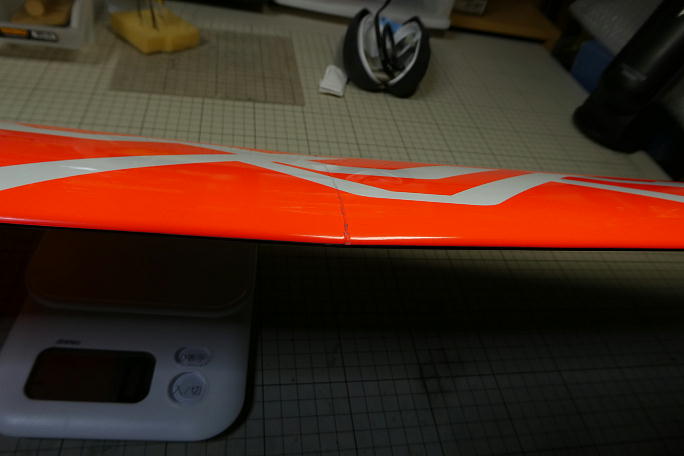

フラップサーボのIDSはメーカー組み込み済み。 エルロンサーボのIDSもメーカー組み込み済み。 どちらも接着部にロハセルが残っているのが気になる所ですが。 外翼には上反角が付きます。 全部で3段上反角になります。 最外翼にもエルロンが装備されていて、動作は一つのエルロンサーボで動かします。 連動にはエルロンに仕込まれたピンによる物です。 |
