Edge F5Jの製作 4

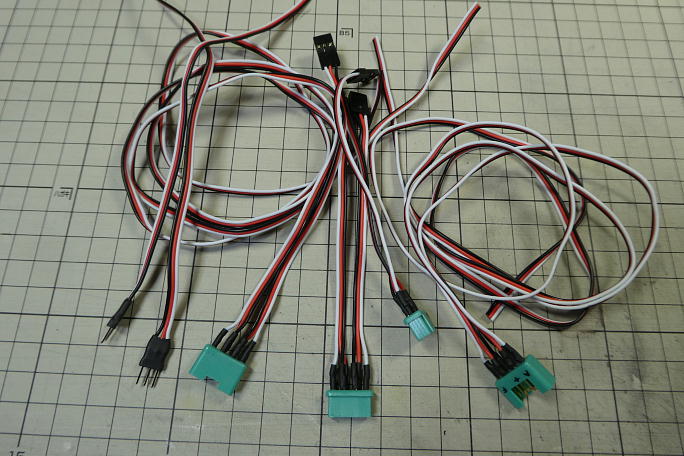

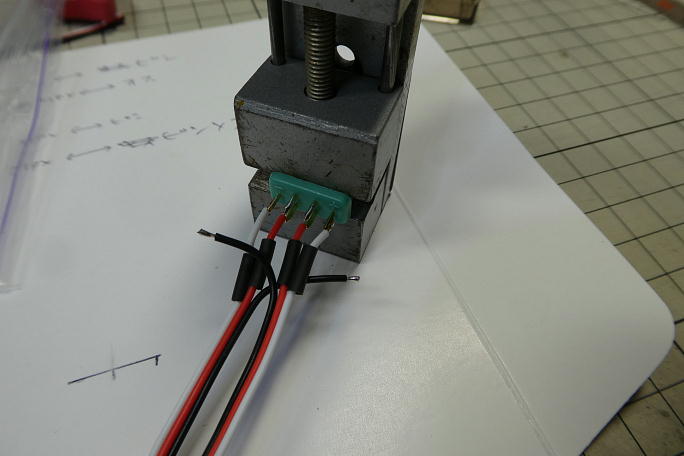

ハーネスを作製します。 受信機向けのコネクタのカシメ作業です。 胴体と中央翼との接続はMPXコネクタがメーカー指定です。 胴体と受信機用、主翼からフラップ、エルロンサーボ用です。 サーボ側は主翼上でコネクタを作る事になります。 |

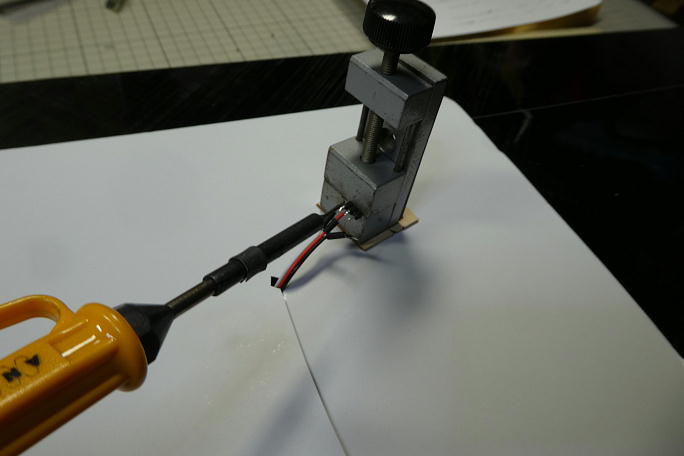

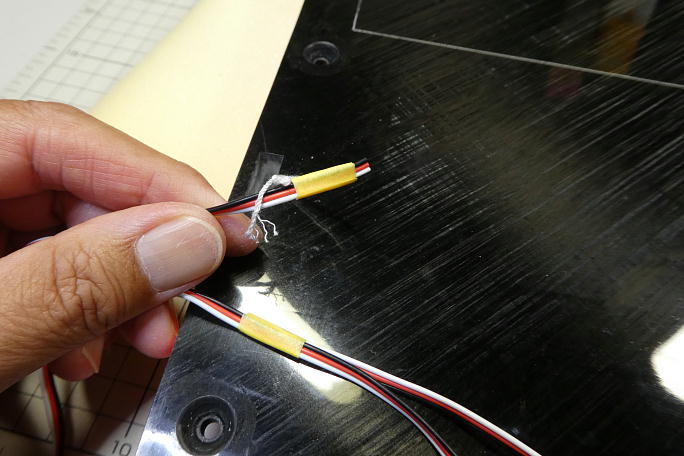

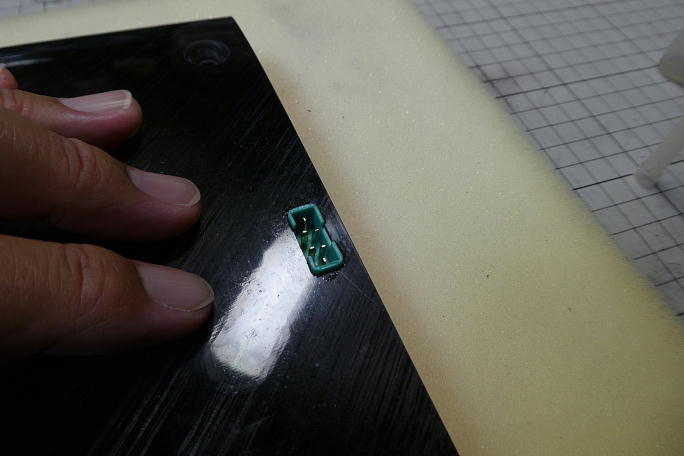

メス側のコネクタは中央翼のメーカー加工ホールに埋没させる事になりますので、接着部はサンディングして足付けをして おきます。 リードのたこ糸にコードをマスキングテープで仮止めして主翼内に通して行きます。 フラップサーボホールで一端取りだして、エルロン向けを再度主翼内に通して行きます。 フラップサーボ用のピンヘッダーを主翼上にてハンダ付けをします。 ボール紙で養生をして、不測の事態に備えます。 胴体向けのメスMPXコネクタをホールに押し込んで、中粘度瞬間接着剤で接着します。 2ミリ程主翼下面から 飛び出します。 |

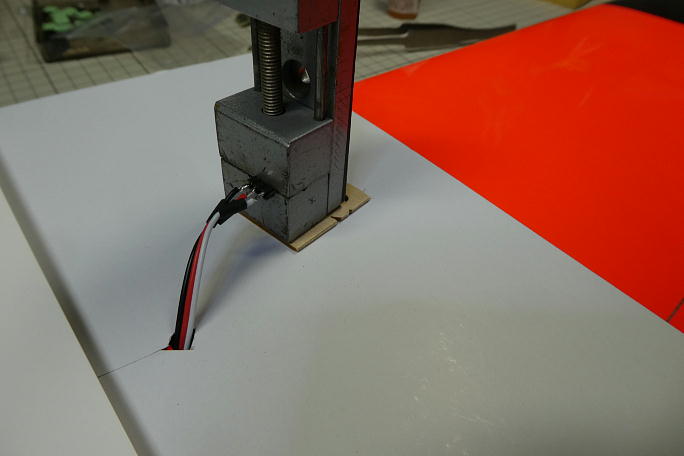

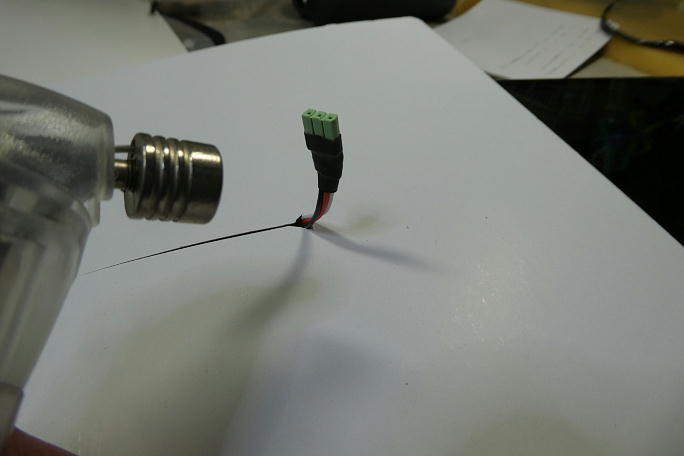

エルロン側はコードホールがコード1本分の穴しか開いていないので、両端のコネクタを主翼上でハンダ付け作業する 必要があります。 ボール紙で養生をして、手で持つ部分にシュリンクチューブを掛けてバーナーで収縮させます。 サーボ向けのピンヘッダーを主翼上でハンダ付けします。 ボール紙で養生をします。 サーボカバーをテープで取り付けます。 テープはカバーフイルムを10ミリ幅に切った物です。 |
