Edge F5Jの製作 6

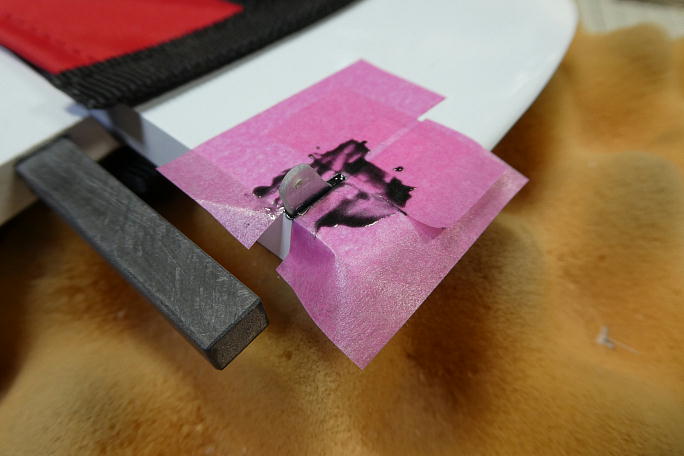

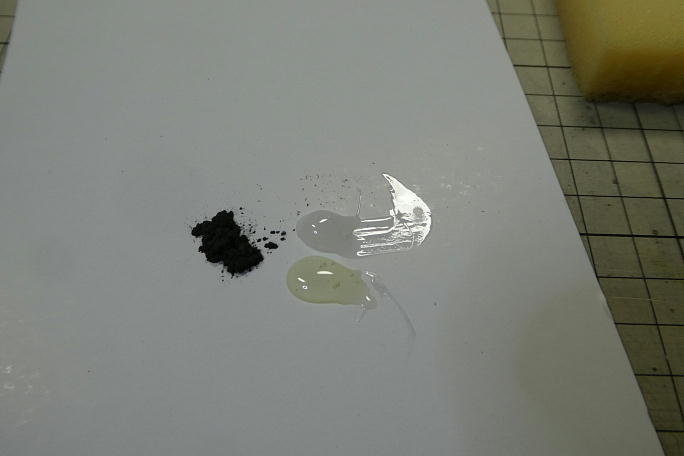

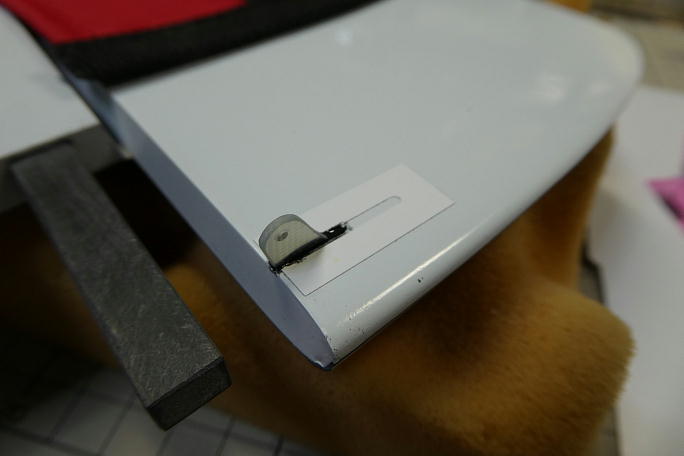

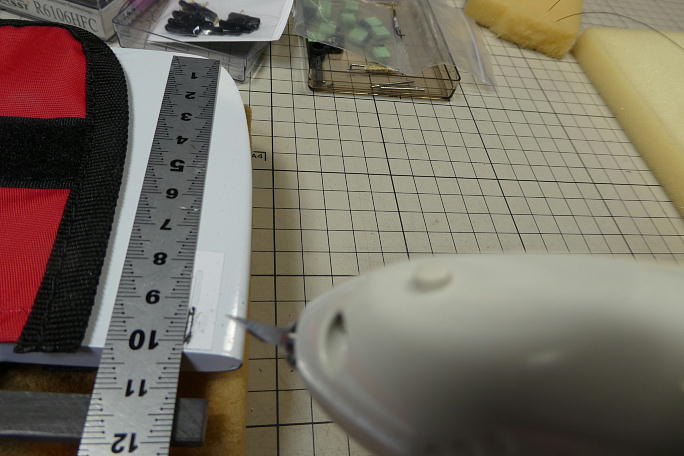

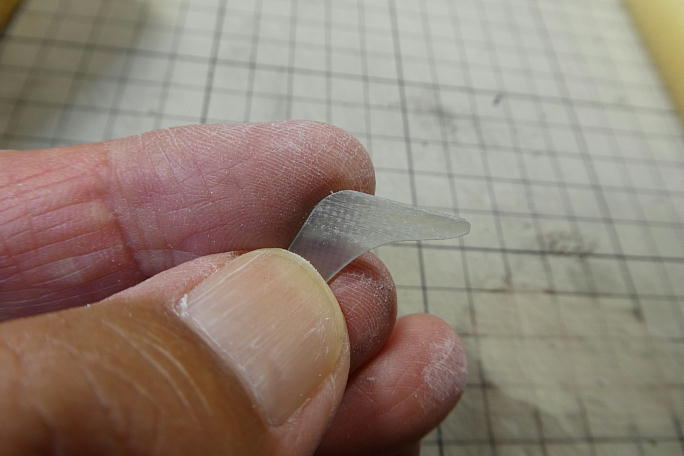

1ミリFRP板からラダーホーンを切り出します。 底面からロッド穴までは、リンケージの取り出し位置から12ミリとして います。 ホーンの取り付け場所はメーカーが貼ってきたマーキングシールに従いました。 このシール、この時点では剥がせない 物と思っていましたが、わりと簡単に剥がれました。 超音波カッターで表面スキンを切り取り、中のロハセルを掻き出しておきます。 スキンが柔らかいので、当たって押し跡が付かないように角を丸め、表面をサンディングして足付けをしておきます。 カーボンパウダー入り5分エポキシを用意します。 マスキングをして、ラダーホーンスロットにカーボンパウダー入り5分エポキシを充填します。 内壁に良くこすりつけて おきます。 はみ出すカーボンパウダー入り5分エポキシを拭いつつ、ホーンを沈めます。 ホーンが沈められたら直ぐにマスキング テープを剥がしておきます。 ラダーホーンの取り付け完了です。 |

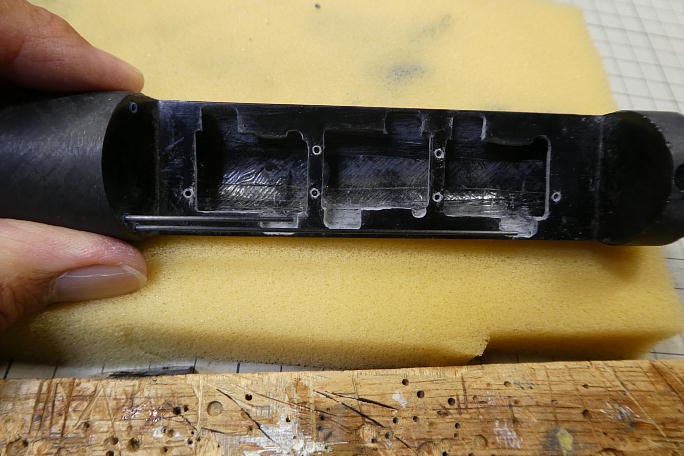

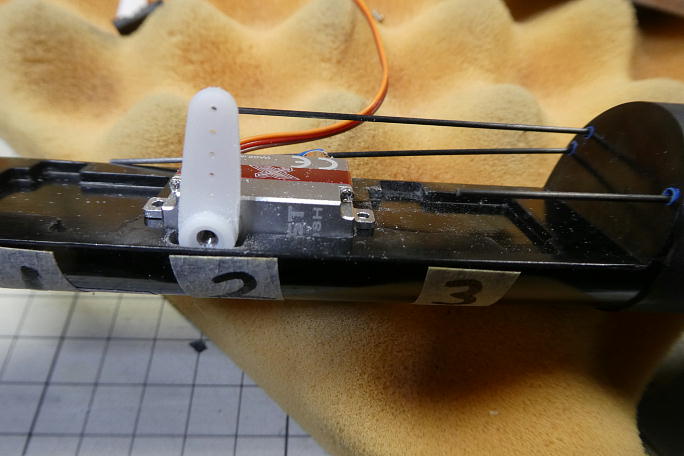

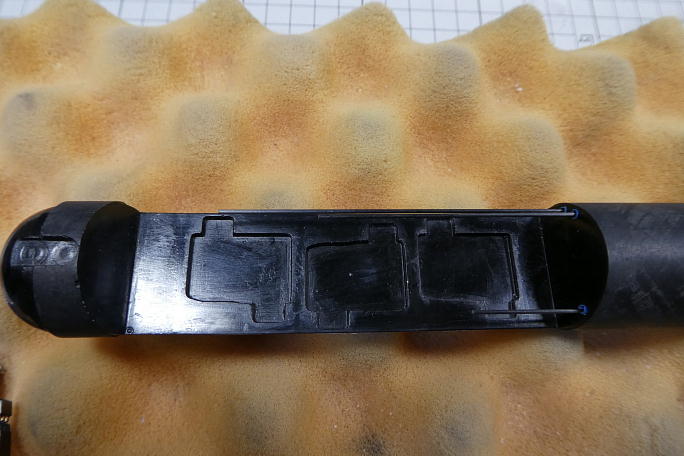

後部胴体にモールドされているサーボベッドです。 使用するサーボを乗せてみましたが、このまま取り付けたのではサーボが当たってポッド部分との連結が出来ません。 サーボベッド底部を切り取って、サーボを埋没出来るようにしてみます。 仮にサーボを納めながら削り広げていくと、ここまで削る必要がありました。 サーボ3個分の加工とねじ穴の加工を済ませました。 |
