Edge F5Jの製作 7

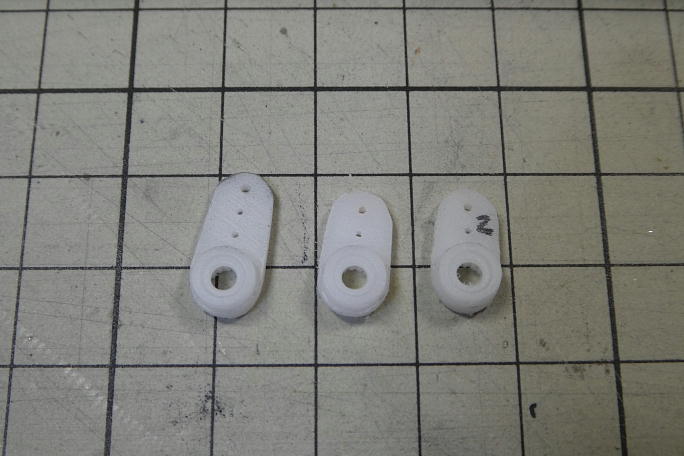

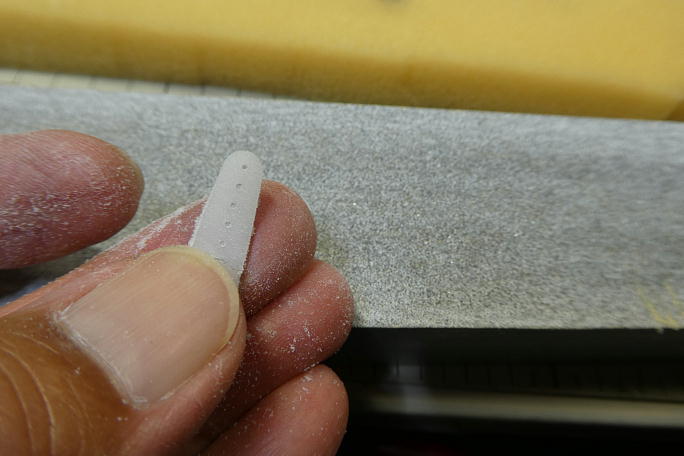

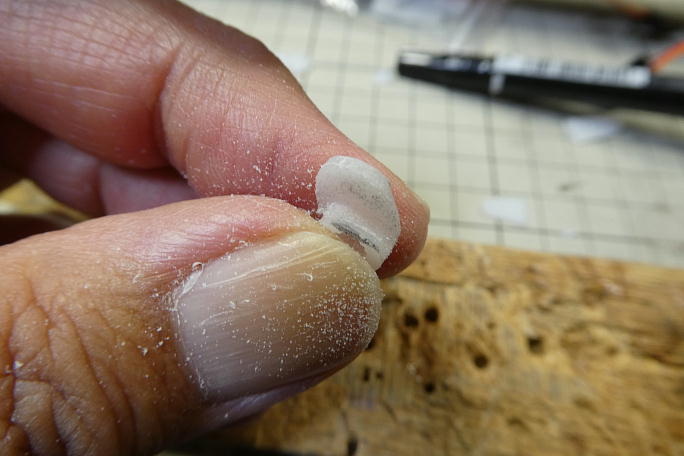

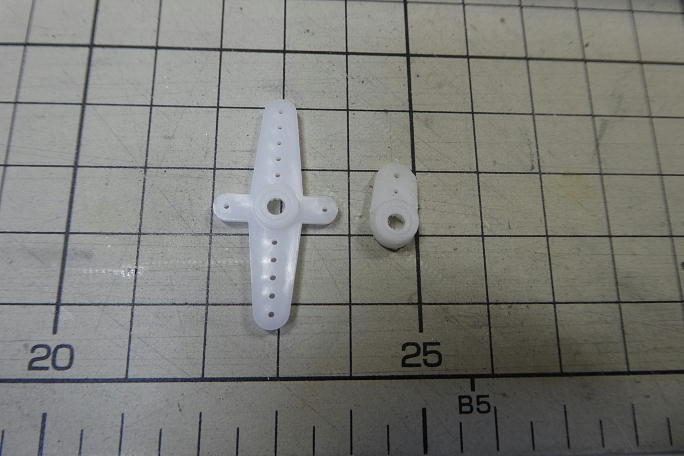

樹脂クレビスを使う関係で、サーボホーンの厚みを1.5ミリまで薄くします。 KSTのホーンは、X08用でも厚みが 1.8ミリありますので、そのままではクレビスが脹らんだ状態になってしまいます。 サーボホーンを加工します。 不要部分を切り落として、整形しておきます。 サーボホーンの大きさは舵角では無く、リンケージロッドの取り出し口の位置で決めました。 左からエレベーター、ラダー、 フライングテール用です。 フライングテール用のホーンはエレベーターリンケージと干渉があるので、一番小さい穴を使い、その分サーボの舵角を 大きく取ることにしました。 クレビスがホーンに当たるので、当たる所のホーンの首を削りました。 |

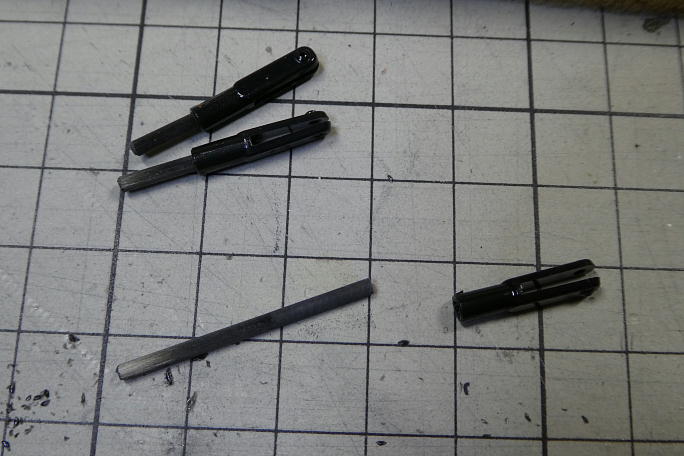

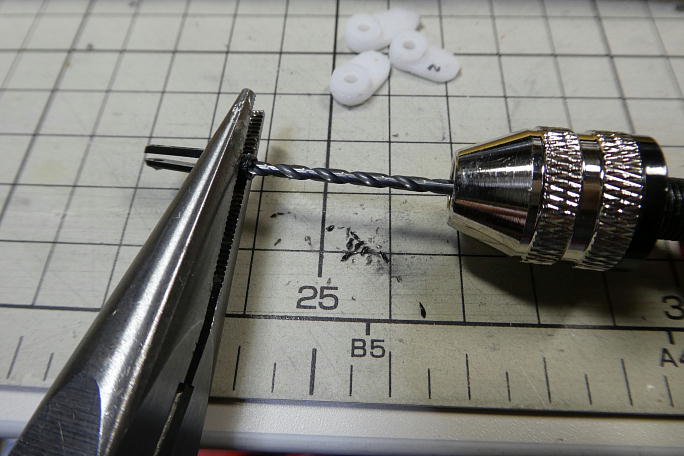

クレビスは2ミリカーボンパイプを介してリンケージロッドと接続されます。 クレビスの穴を2ミリドリルでさらいます。 2ミリカーボンロッドをクレビスに低粘度瞬間接着剤で接着します。 樹脂クレビスは瞬間接着剤が効くので助かります。 |
後からではホーンが取り付けられないので、サーボホーンを取り付けた状態でサーボを搭載します。 |
