Edge F5Jの製作 9

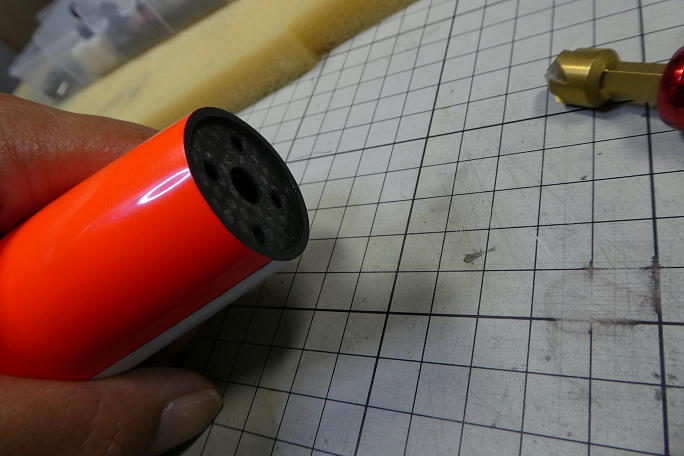

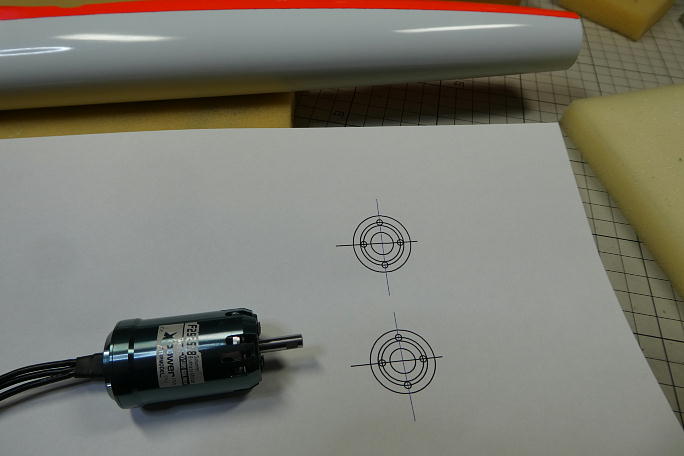

モーターに合わせて型紙をPCで製作しました。 PCDは16ミリと19ミリです。 型紙を切り抜いて、スプレー糊でマウント部に型紙を貼り付けます。 ポンチで穴位置をマーキングしておきます。 モーターマウントは胴体作り付けなので、この状態での取り付け穴加工になります。 小さいドリルから順次サイズを 上げて行きます。 取り付けねじは皿ネジなので、面取カッターで皿ネジ加工を施します。 |

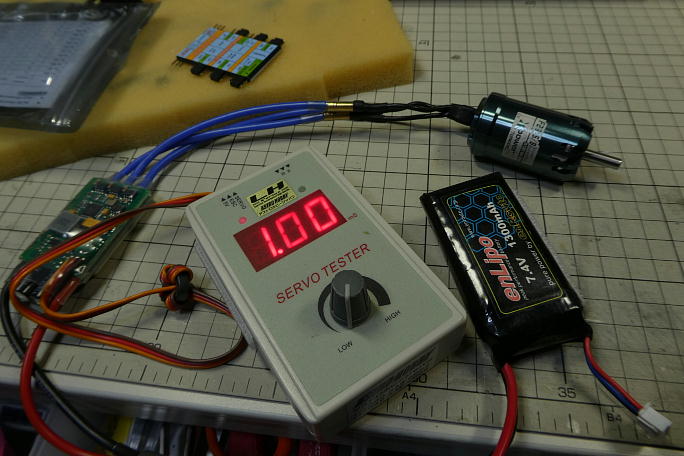

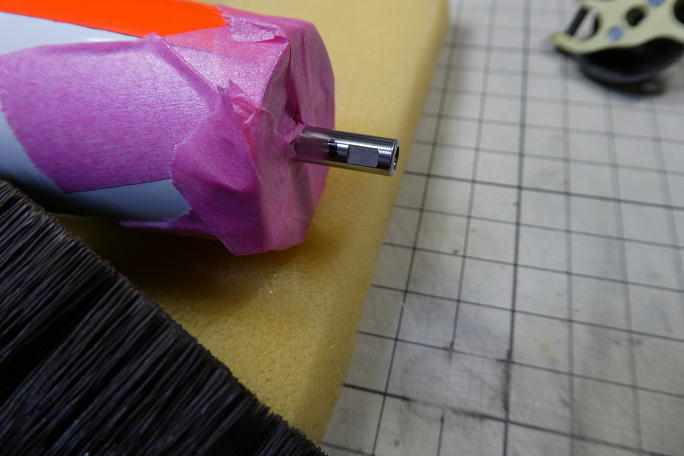

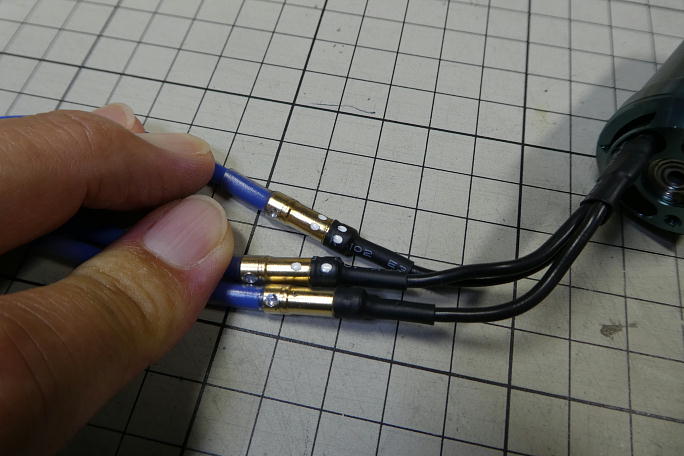

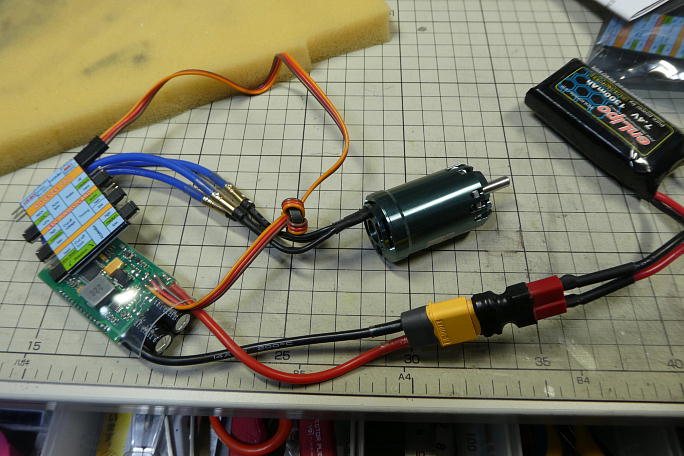

サーボテスターを使ってモーターの回転方向を確認します。 低速でモーターを回して、シャフトに軽く触れることで 回転方向を知っています。 モーターの回転方向の確認が出来たら、コネクターに合いマークを打っておきます。 モーターとESCを分離した ときの再接続に役立ちます。 プログラムカードでブレーキ設定をしておきます。 ダイレクトドライブなので、ブレーキ設定はハードです。 付属の皿ネジでモーターを取り付けます。 イモネジで取り付けるタイプのスピンナーですが、シャフトのDカットが短くて胴体まで寄せられません。 モーター周辺をマスキングして、Dカットを延長加工を施します。 延長されたDカットです。 |
