Xplorer3E の製作 5

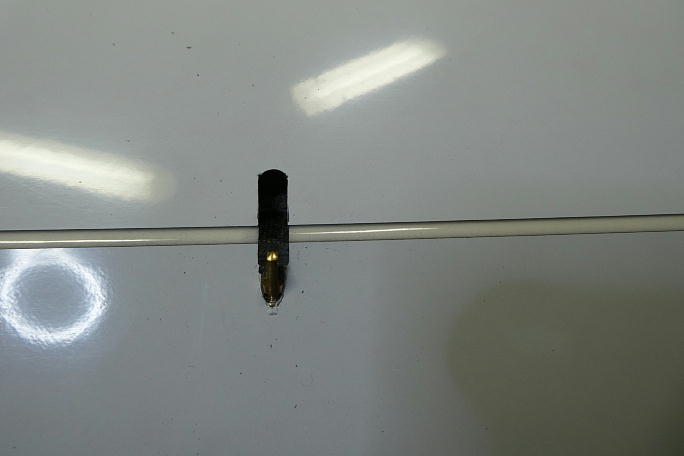

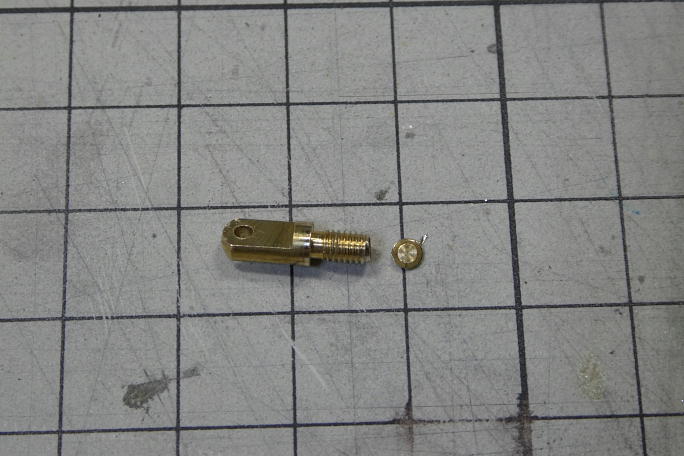

エルロンホーンに使うブラスホーンは取り付け位置を低くするために、ネジ部を3ミリカットしています。 カット後は、切断面 のバリ取りと面取りを行っておきます。 ホーンをねじ込み、樹脂クレビスの幅でギャップシールの切り欠きをマーキングします。 マーキングに従い、ギャップシールを切り欠きました。 リューターで荒削りをしたのち、棒ヤスリで仕上げます。 |

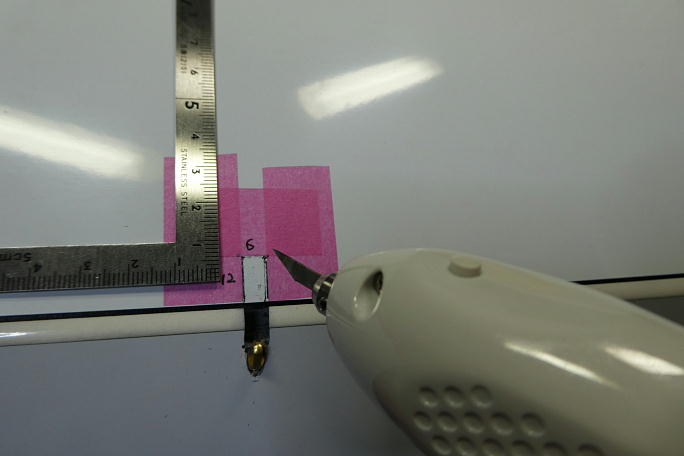

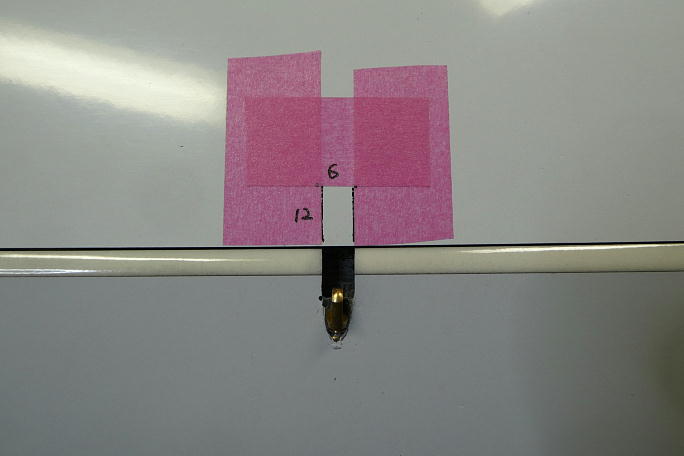

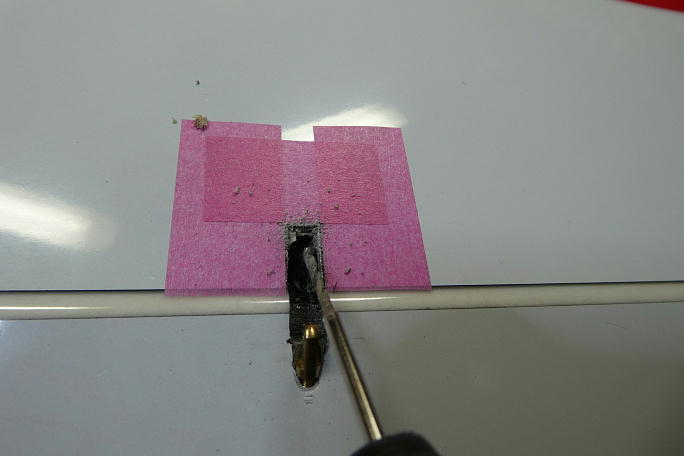

コントロールロッドの取り出し口は、自分のF3J Xplorer3に習って幅6ミリ、長さ12ミリとしました。 表皮は超音波カッターで切り欠きます。 途中、後縁材が当たり、その接着剤(マイクロバルーン入りエポキシ)が粘り ます。 切り取りました。 この位置に後縁材が来ています。 リューターのドリルビットで後縁材にロッドの貫通坑を開け、開口部の整形も行います。 後縁材の貫通坑はこの程度、ガッツリ開けておきます。 仕上がったロッド取り出し口周りです。 |
