NG2mの製作 2

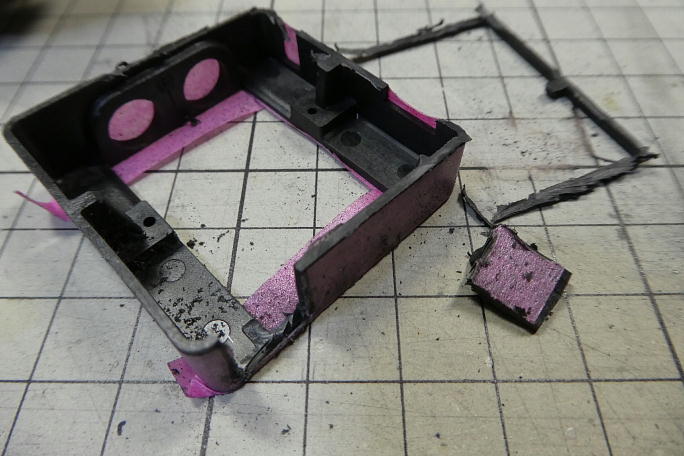

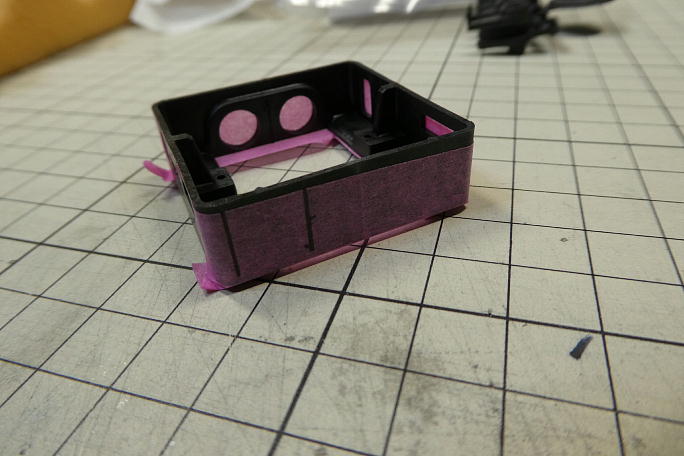

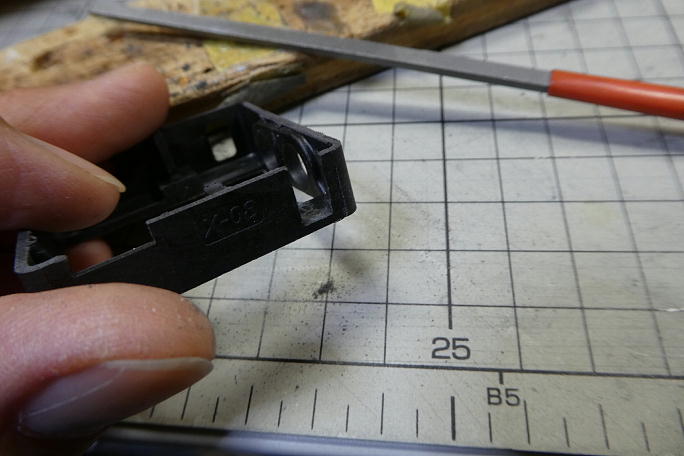

エルロンサーボはキット指示ではベニヤ製のマウントにサーボを取り付け、1.5ミリピアノ線のコントロールロッドを 使う、コア翼では定番のシステムですが、今回はIDSを使ってリンケージをします。 仮組みした所、フォーム翼用のサーボベースがサーボホールよりはみ出します。 サーボ自体は薄いので上の方は カットしても問題無さそうです。 カットする部分をマスキングテープでマーキングします。 リューターの切削砥石で切り取ります。 はみ出る部分と、サーボコードの取り出し部分を切り取りました。 切断面をサンディングして成型しておきます。 また、リンケージロッドのホールが狭かったので成型修正しておきます。 |

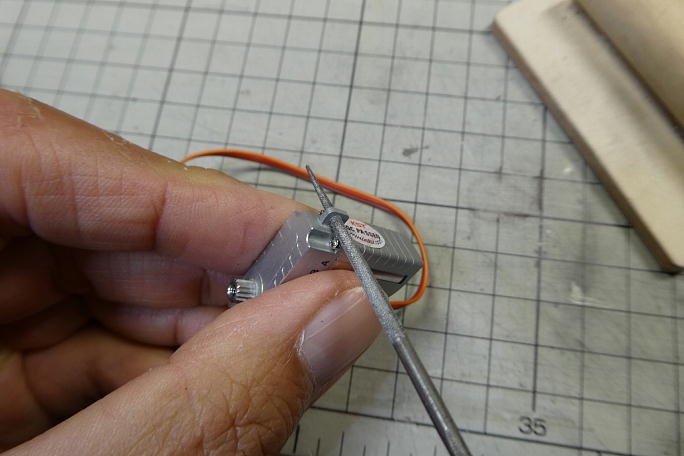

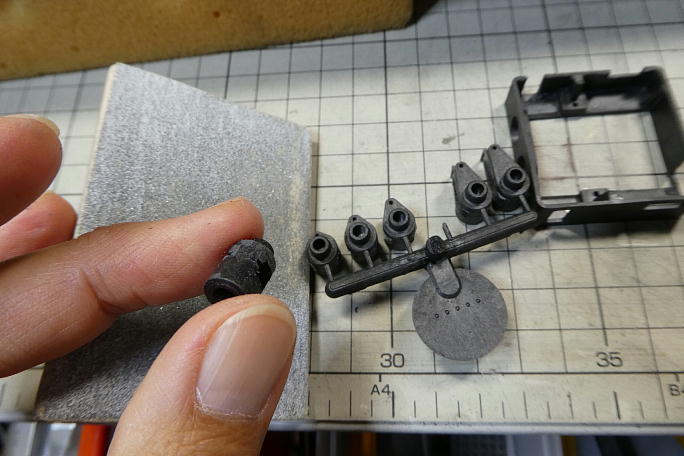

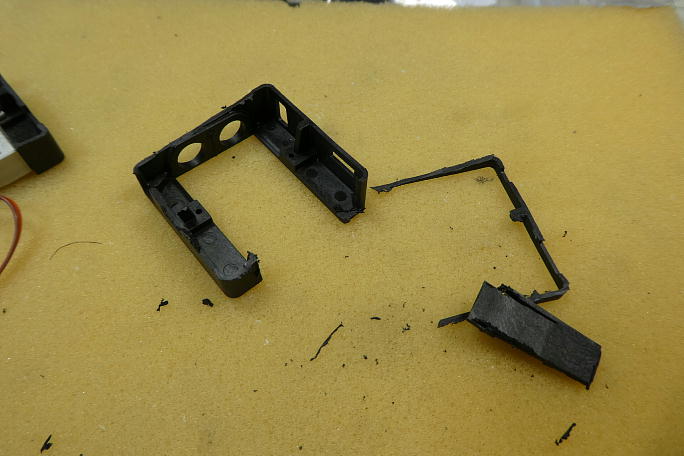

サーボホーンは大きい方から3番目が入ります。 バリだらけなので成型しておきます。 X08用のサーボホーンは手で簡単に押し込めます。 X10用のサーボホーンは人力では挿入が困難で、温める等の 工程が必要です。 付属のサーボ取り付けねじは太さが2ミリあり、サーボの取り付け穴をかなり広げる必要があります。 手持ちの1.7ミリタッピングネジに変更しました。 元々の穴が1.6ミリ弱しか無いので、少し広げる必要があります。 ここまでやって、HS08のサーボ形状故、そのままではすんなりサーボベースに収まらないことを思い出しました。 EDGEのエルロンサーボも斜めから無理矢理押し込んだ経緯がありましたが、出来ればスライドして取り付けがしたい ものです。 結局、片壁はほとんど取り去る事になりました。 |
