NG2mの製作 4

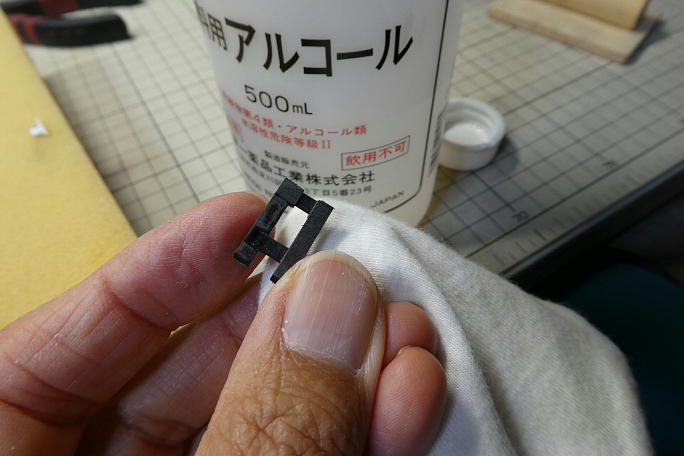

エルロンホーン取り付け穴を加工します。 ホーンとロッドを組みあせて位置決めをしてマーキングをします。 マーキングに合わせてマーキングの両端に穴を開け、そこから繋げて行く感じにコアを掘り進めます。 糸鋸の刃を加工した物でコアを掻き出していきます。 足つきタイプのホーンですので、足が入る部分も作り込んでおきます。 ホーンの表面をサンディングして足付けをして、アルコールで拭いて脱脂しておきます。 |

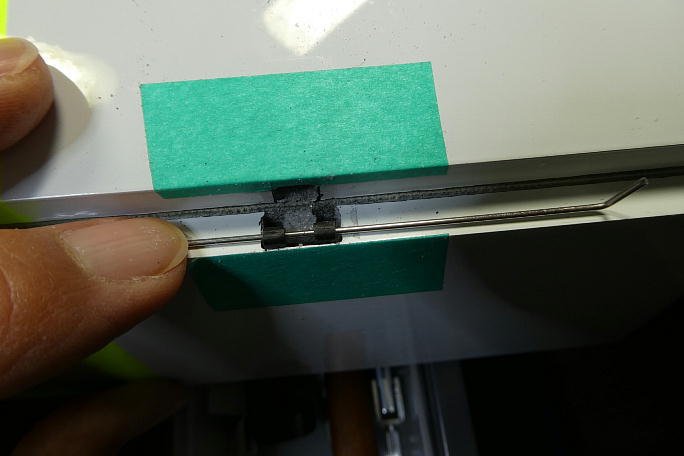

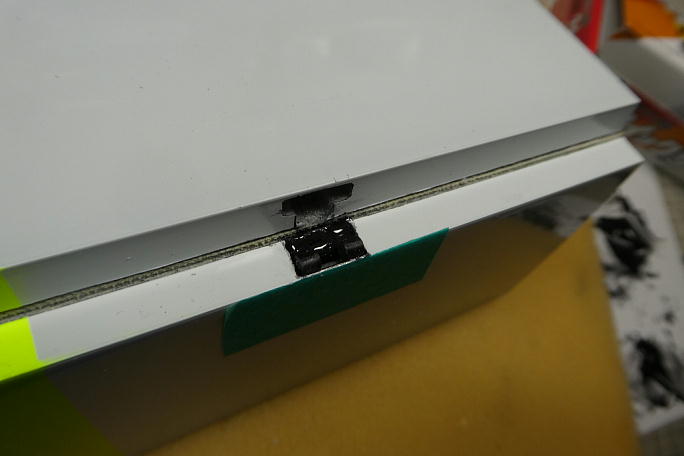

ホーンの位置は上はスキンの直下、前後はピン位置がエルロン面とツライチとします。 エルロンホーンホールにカーボンパウダー入り5分エポキシを充填します。 アライメント出しピアノ線を通した状態でエルロンホーンを充填したカーボンパウダー入り5分エポキシの中に沈め、 一次硬化するまで、しばし手で押さえておきます。 |

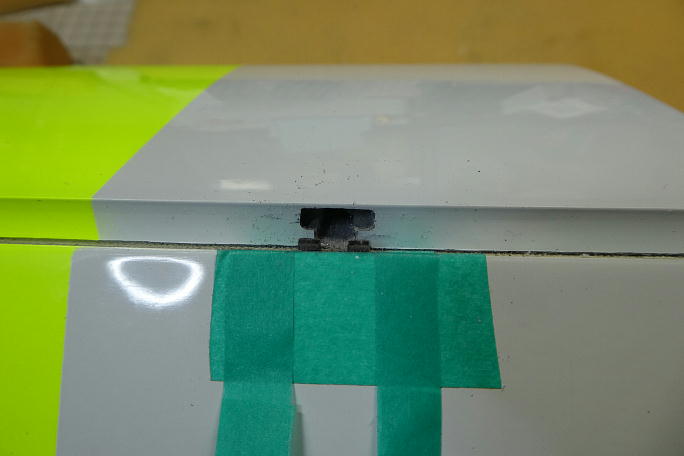

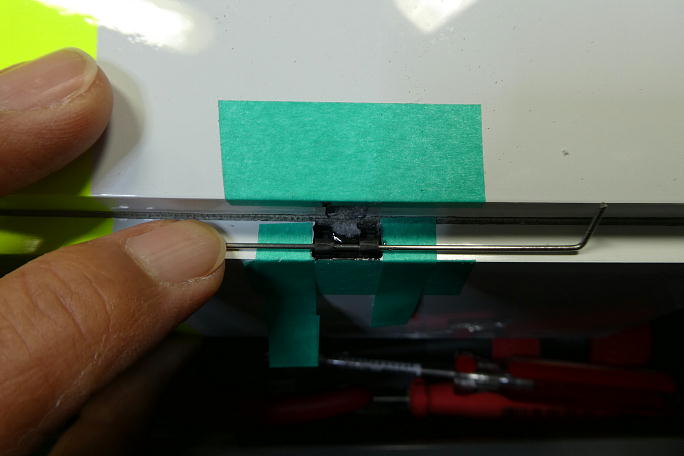

エルロンホーンの接着剤が硬化したら、主翼側にエルロンホーンの逃げを加工します。 この加工が無いと、エルロン は上方向に動きません。 ピッタリ上まで上がります。 動作確認が済んだら、エルロンホーンとエルロンの隙間に追加でカーボンパウダー入り5分エポキシを充填します。 |
